Étiquettes FR4 pour métal
Étiquette FR4 sur métal 9,4 x 4,3 mm (MFR-9x4-T)
Réponse courte
- Taille
- 9.4 x 4.3 x 1.6 mm
- Distance de lecture indiquée
- jusqu'à 0,5 m
- Indiqué par le fournisseur. PIRE 4 W, sur métal
- Fonctionnement
- -25 à +85 °C
- Déclaré par le fournisseur
- Poids
- environ 1 g
1.0En un coup d'œil

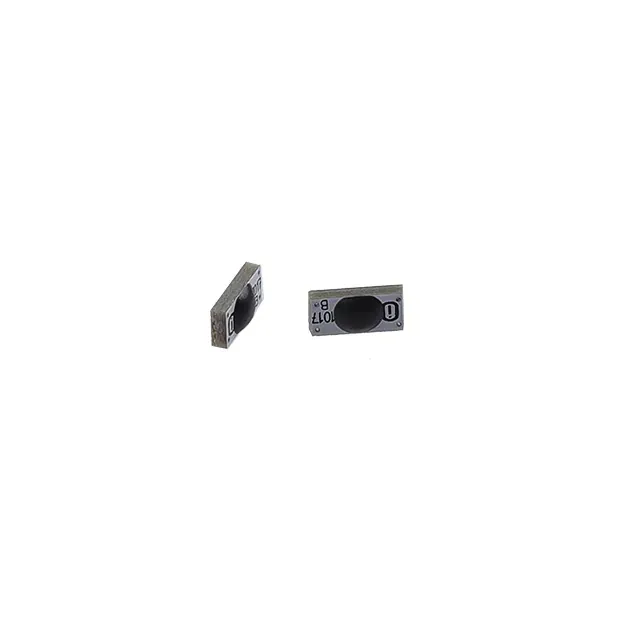

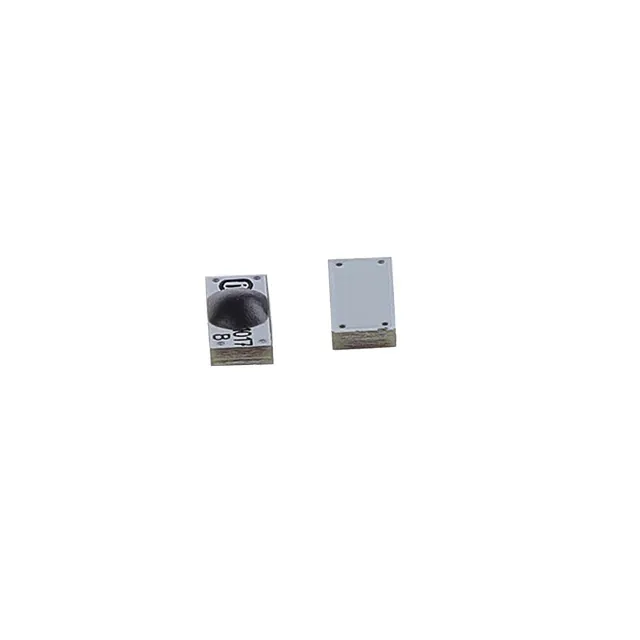

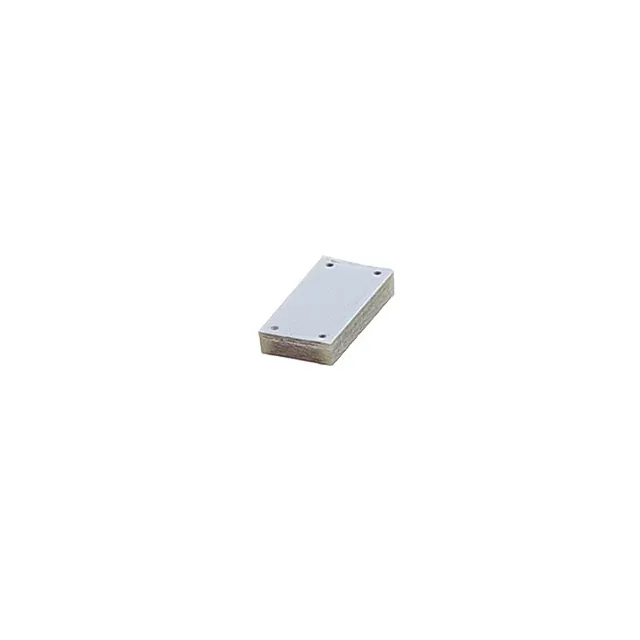

Vues des produits et chiffres déclarés
Distance de lecture indiquée
- jusqu'à 0,5 m PIRE 4 W, sur métal Déclaré par le fournisseur
- jusqu'à 0,1 m Lecteur portable, ATID AT880, sur métal Déclaré par le fournisseur
Température
Température de stockage -30 à +180 °C Déclaré par le fournisseur
Température de fonctionnement -25 à +85 °C Déclaré par le fournisseur
2.0Choisir
Choisissez le MFR-9x4-T ou cherchez ailleurs
En faveur
- Choisissez-le lorsque la surface disponible est petite : avec ses 9,4 x 4,3 mm, c'est la 2ème plus petite des 19 étiquettes FR4 sur métal de la famille qui indiquent une taille.
- Choisissez-le lorsque la hauteur est serrée : avec 1,6 mm de haut, c'est la plus fine des 19 étiquettes FR4 sur métal.
Contre
- Evitez-le lorsque vous avez besoin de plus de 0,5 m de distance de lecture : c'est son chiffre annoncé (EIRP 4 W, sur métal), et 17 des 19 étiquettes FR4 sur métal qui indiquent cette position indiquent plus, jusqu'à 6,5 m.
- Evitez-le lorsque vous souhaitez le fixer par vis, rivet ou colle : la notice ne répertorie que du ruban adhésif.
- Évitez-le lorsque la température de l'étiquette dépasse 85 °C en service : c'est le maximum de fonctionnement indiqué, et le chiffre de stockage plus élevé de 180 °C n'est pas un chiffre de fonctionnement.
3.0Spécifications
Spécifications
| Code modèle | MFR-9x4-T |
|---|---|
| Matériau du corps | FR4 |
| Couleur | noir |
| Montage | Ruban adhésif |
| Options de marquage et d'encodage | Pré-encodage, Peinture de surface |
| Taille (L xlx H) | 9.4 x 4.3 x 1.6 mm |
|---|---|
| Poids | environ 1 g |
| Options de puce | NXP UCODE 7m |
|---|---|
| Fréquence, FCC (États-Unis) | 902 à 928 MHz |
| Fréquence, ETSI (UE, Royaume-Uni) | 865 à 868 MHz |
| Fréquence, Chine | Bande non précisée |
| Lire et écrire | EPC et mémoire utilisateur |
| Interface aérienne | EPC classe 1 génération 2 ; OIN 18000-6C |
| Source d'alimentation | Passif, pas de batterie |
| Distance de lecture, jusqu'à | 0.5 m Déclaré par le fournisseur PIRE 4 W, sur métal |
| Distance de lecture, jusqu'à | 0.1 m Déclaré par le fournisseur Lecteur portable, ATID AT880, sur métal |
| Conservation des données | 50 ans Déclaré par le fournisseur |
| Température de stockage | -30 à +180 °C Déclaré par le fournisseur |
|---|---|
| Température de fonctionnement | -25 à +85 °C Déclaré par le fournisseur |
| Humidité de stockage | 5 à 95 % HR Déclaré par le fournisseur |
| Test de chute | 1 m, 200 chutes : réussi Déclaré par le fournisseur |
| Test d'alcoolémie | 95 % d'alcool : réussi Déclaré par le fournisseur |
| Test d'essence | Réussi Déclaré par le fournisseur |
| Essai de choc thermique | -40 à +150 °C, 7 cycles, 48 h Déclaré par le fournisseur Conditions de test, pas une note |
| Test de cycle de température | -40 à +120 °C, 7 cycles, 48 h Déclaré par le fournisseur Conditions de test, pas une note |
| Emballage | sac à bulles, carton |
|---|---|
| Format de fourniture | Pièces uniques |
4.0Lire les chiffres
Ce que font et ne disent pas les chiffres
A côté de ses voisins
Les comparaisons MFR-9x4-T ci-dessous utilisent les enregistrements déclarés par le fournisseur.
La portée déclarée par le fournisseur du MFR-9x4-T peut atteindre 0,5 m (EIRP 4 W, sur métal).
Le prochain plus petit encombrement du catalogue du MFR-9x4-T est le MFR-D5-T (diamètre 5 mm, hauteur 3 mm). Le MFR-D5-T est 4,4 mm plus court mais 0,7 mm plus large que le rectangle de 9,4 x 4,3 mm du MFR-9x4-T ; le disque rond ne peut pas conserver son enveloppe de 4,3 mm de largeur. La hauteur passe de 1,6 mm sur MFR-9x4-T à 3 mm sur MFR-D5-T. Indiqué par le fournisseur (EIRP 4 W, sur métal) : jusqu'à 0,5 m pour MFR-9x4-T ; jusqu'à 0,5 m pour MFR-D5-T. La sélection des puces passe du NXP UCODE 7m du MFR-9x4-T au NXP UCODE 8 du MFR-D5-T. Poids déclaré : MFR-9x4-T environ 1 g ; MFR-D5-T environ 0,5 g.
La prochaine plus grande empreinte de catalogue du MFR-9x4-T est le MFR-10x5-T (10 x 5 x 3 mm). MFR-9x4-T à MFR-10x5-T : la longueur augmente de 0,6 mm, la largeur augmente de 0,7 mm et la hauteur augmente de 1,4 mm. Indiqué par le fournisseur (EIRP 4 W, sur métal) : jusqu'à 0,5 m pour MFR-9x4-T ; jusqu'à 1 m pour MFR-10x5-T. Le portable ATID AT880, sur entrée métallique, atteint jusqu'à 0,1 m pour le MFR-9x4-T, contre 0,4 m pour le MFR-10x5-T (déclaré par le fournisseur). La sélection de puce passe du NXP UCODE 7m du MFR-9x4-T au NXP UCODE 8 du MFR-10x5-T.
Qui déclare ces chiffres
Chaque chiffre de performance sur cette page est une déclaration du fournisseur : distance de lecture, durée de vie, température, tests, pression et conservation des données. TagBrio ne les a pas testés et aucun rapport de test, laboratoire ou norme n'est cité pour eux. Une enveloppe de test est une condition d’un test, pas une note. Confirmez chaque chiffre qui vous intéresse sur des échantillons, sur vos propres articles et auprès de votre propre lecteur.
5.0Montage
Comment il est attaché
-
Schéma général du mode de fixation. Il ne représente pas cette étiquette.
6.0Variantes
Variantes et puces
| Région | Bande | Suffixe de commande |
|---|---|---|
| FCC (États-Unis) | 902 à 928 MHz | FCC |
| ETSI (UE, Royaume-Uni) | 865 à 868 MHz | ETSI |
| Chine | Bande non précisée | Non déclaré |
| Puce | Mémoire publiée par le vendeur | Source |
|---|---|---|
| NXP UCODE 7m | utilisateur 32 bits | Page produit NXP UCODE 7 et UCODE 7m Continuez à lire |
7.0Comparé
Considérez-les plutôt et comparez les voisins
| Modèle | Regarde-le quand | Ce que dit son dossier |
|---|---|---|
| Étiquette FR4 sur métal 10 x 5 mm MFR-10x5-T | Vous avez besoin d'une distance de lecture indiquée plus longue | MFR-10x5-T mesure 10 x 5 x 3 mm, le plus petit modèle de la famille qui en dit plus. Sous la même base (EIRP 4 W, sur métal), il est indiqué 1 m contre 0,5 m. |
| Étiquette FR4 sur métal 5 mm dia. MFR-D5-T | La surface disponible est inférieure à 9,4 x 4,3 mm | Le MFR-D5-T mesure 5 mm de diamètre et 3 mm de haut, le prochain modèle plus petit de la famille. Sous la même base (EIRP 4 W, sur métal), il est indiqué 0,5 m contre 0,5 m. |
| Étiquette FR4 sur métal 90 x 5 mm MFR-90x5-TF | Le ruban adhésif seul ne convient pas | MFR-90x5-TF répertorie le ruban adhésif, la vis, le rivet et la colle et mesure 90 x 5 x 3 mm. Sous la même base (EIRP 4 W, sur métal), il est indiqué 2 m contre 0,5 m. |
| Étiquette sur métal logée en plastique 37 x 14 mm MHP-37x14-TF | L'étiquette chauffe à plus de 85 °C en service | Le MHP-37x14-TF indique une température maximale de fonctionnement de 115 °C et mesure 37 x 14 x 5,9 mm, dans une famille différente. Sous la même base (EIRP 4 W, sur métal), il est indiqué 3 m contre 0,5 m. |
| Spécification | Étiquette FR4 sur métal 9,4 x 4,3 mm MFR-9x4-T Ce modèle | Étiquette FR4 sur métal 10 x 5 mm MFR-10x5-T | Étiquette FR4 sur métal 5 mm dia. MFR-D5-T | Étiquette FR4 sur métal 12 x 7 mm MFR-12x7-T |
|---|---|---|---|---|
| Taille (L xlx H) | 9.4 x 4.3 x 1.6 mm | 10 x 5 x 3 mm | 5 mm de diamètre, 3 mm de hauteur | 12 x 7 x 3 mm |
| Poids | environ 1 g | environ 1 g | environ 0,5 g | environ 1 g |
| Options de puce | NXP UCODE 7m | NXP UCODE8 | NXP UCODE8 | NXP UCODE8 |
| Mémoire | Non déclaré | CPE 128 bits | CPE 128 bits | CPE 128 bits |
| Montage | Ruban adhésif | Ruban adhésif | Ruban adhésif | Ruban adhésif |
| Température de fonctionnement | -25 à +85 °C Déclaré par le fournisseur | -25 à +85 °C Déclaré par le fournisseur | -25 à +85 °C Déclaré par le fournisseur | -25 à +85 °C Déclaré par le fournisseur |
8.0Questions
Questions sur le MFR-9x4-T
Réponses citées dans le dossier
Jusqu'où le MFR-9x4-T peut-il être lu ?
Le fournisseur indique jusqu'à 0,5 m (EIRP 4 W, sur métal) et jusqu'à 0,1 m (ordinateur de poche ATID AT880, sur métal). TagBrio n'a testé aucune des deux figures, alors lisez un échantillon de votre propre part avant de vous y fier.
Comment le MFR-9x4-T est-il fixé ?
Le dossier mentionne du ruban adhésif. Confirmez la fixation sur votre propre matériau et surface avant de commander en volume.
Quelles températures indique le MFR-9x4-T ?
Le fournisseur indique une plage de fonctionnement de -25 à +85 °C et une plage de stockage de -30 à +180 °C. Une plage de stockage n'est pas une plage de fonctionnement et une enveloppe de test n'est pas une évaluation. Les deux sont indiqués par le fournisseur.
Quelle puce et quelle mémoire le MFR-9x4-T répertorie-t-il ?
L'enregistrement répertorie NXP UCODE 7m.
Dans quelles variantes de fréquence le MFR-9x4-T est-il disponible ?
FCC de 902 à 928 MHz et ETSI de 865 à 868 MHz. Le disque nomme également la Chine mais ne mentionne aucune bande, donc cette page n'en répertorie aucun. Dites dans quelle région les tags seront lus lorsque vous demanderez un devis.
Le MFR-9x4-T peut-il être codé ou marqué ?
Le dossier répertorie le pré-codage et la peinture de surface. Demandez à l'équipe quelle combinaison est disponible pour votre commande.
Testez-le sur votre propre surface
Les échantillons sont traités sur demande. L’équipe confirme leur disponibilité et les conditions par e-mail.
