Beeinträchtigt Metall RFID?

Trennen Sie das Montageproblem vom Leseproblem

Beginnen Sie mit einer konkreten Beobachtung: Ein Etikett lautet vor der Installation, nicht jedoch nach der Anbringung an einem Stahlschrank. Dieser Vergleich deutet auf die installierte Konfiguration hin. Es beweist nicht, dass der Chip ausgefallen ist, dass alle RFID-Karten ungeeignet sind oder dass die Leistung des Lesegeräts zu niedrig ist. Bewahren Sie die Arbeitskonfiguration auf, bevor Sie etwas ändern, damit eine nützliche Referenz vorhanden ist.

GS1 erklärt, dass Metall Radiowellen reflektiert und beugt und dass spezielle Antennen- und Gehäusedesigns eine metallmontierte Kennzeichnung ermöglichen. Impinj erkennt auch Antennenverstimmung und Mehrwegeausbreitung als Probleme in metallreichen Umgebungen. Dabei handelt es sich um verwandte Mechanismen, die jedoch unterschiedliche praktische Kontrollen erfordern.

Die Verstimmung betrifft die Antenne des markierten Artikels. Bei Multipath handelt es sich um die Wege, die das Funksignal im Lesebereich nimmt. Ein für Metall konzipiertes Etikett entspricht der vorgesehenen Montagebedingung; es macht den umgebenden Raum nicht irrelevant. Behalten Sie beide Fragen im Fehlerbericht bei: Handelt es sich um eine geeignete Markierung für dieses Teil und deckt das Lesegerät die Position ab, an der dieses Teil erkannt werden muss?

Was das Symptom vermuten lässt

Verwenden Sie die Tabelle als Abfolge diagnostischer Versuche. Bei seinen Einträgen handelt es sich um zu prüfende Hypothesen und nicht um die Behauptung, dass ein einzelnes Symptom einen Fehler schlüssig identifiziert.

Was das Symptom vermuten lässt

Beobachtung	Erster durchzuführender Vergleich	Was soll aufgezeichnet werden?
Unbefestigt lesbar, nach der Befestigung nicht lesbar	Beabsichtigtes On-Metal-Modell für dasselbe Asset	Schildtyp, Metalloberfläche und genaue Montageposition
Liest nur auf einer Seite	Andere zulässige Reader-Ansätze mit festgelegter Konfiguration	Vermögensorientierung und Ansatzrichtung
Funktioniert alleine, vermisst in einer gefüllten Schublade	Derselbe Vermögenswert allein und in seiner normalen Anordnung	Benachbarte Gegenstände, Schubladenposition und fehlende Kennzeichnungen
Liest sich, wenn man es leicht seitwärts bewegt	Ein markiertes Positionsraster um den gewünschten Lesepunkt	Erfolgreiche und gescheiterte Positionen, nicht nur der weiteste Erfolg
Der Leser sieht das Tag, die Anwendung nicht	Reader-Inventarprotokoll für Anwendungsereignisse	Kennungsfilter, Zeitstempel und Integrationsstatus

Beginnen Sie mit dem am wenigsten störenden Vergleich. Ein Werkzeug, das in einer geschlossenen Schublade zurückgelassen wird, und dasselbe Werkzeug, das auf einer Werkbank abgelegt wird, sind unterschiedliche Leseszenarien. Machen Sie diese Änderung explizit, anstatt zu melden, dass der Leser inkonsistent ist. Für Werkzeugverfolgung, könnte das erforderliche Szenario ein Ausgabeschalter, ein offener Lagerplatz oder eine tragbare Inventurrunde sein. Entscheiden Sie, welche Operation der Pilot unterstützen muss.

Was Ihnen eine Bezeichnung auf Metall verrät

Die Bezeichnung verrät Ihnen die vorgesehene Oberflächenklasse. Es verrät nicht jede Antennenschicht, die erforderliche Metallgröße, den zulässigen Montagespalt oder das Verhalten an einem gekrümmten Teil. Fragen Sie nach diesen Details, wenn sie Ihr Gerät betreffen. Vermeiden Sie es, das interne Design eines Modells anhand seines Produktfotos oder seines Materialnamens rückzuentwickeln.

Impinj beschreibt das Tag als einen Chip und eine Antenne, die zusammenarbeiten. Einige Designs sind auf bestimmte Materialien abgestimmt. Deshalb reicht der Chipname allein nicht aus, um einen Tag auf Metall auszuwählen. Zwei fertige Tags können sich einen Chip teilen, unterscheiden sich jedoch in Größe, vorgesehener Platzierung und Montageanforderungen.

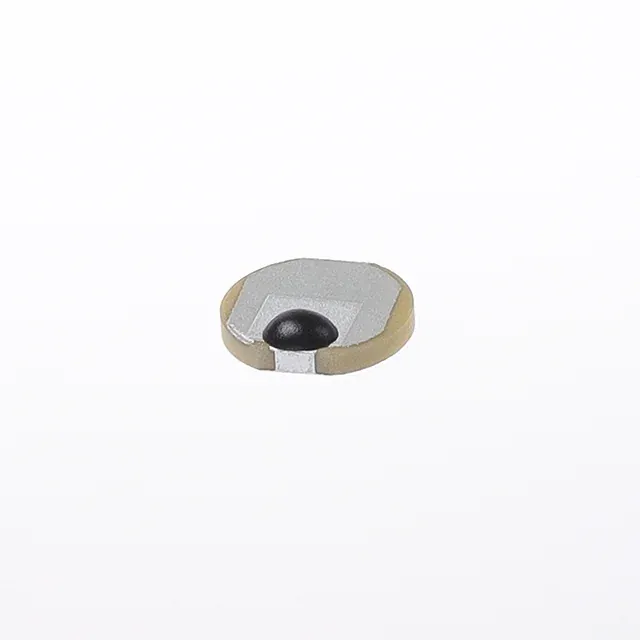

Der Katalog hat FR4-Board-Tags und Keramikanhänger zu seinen On-Metal-Familien. In den einzelnen Aufzeichnungen sind die Karosserie und die verfügbaren Befestigungsmethoden aufgeführt. Sofern der Antennenstack nicht dokumentiert ist, erhebt der Katalog keinen Anspruch darauf. Nutzen Sie diese Unterlagen, um Kandidaten auszuwählen, die körperlich passen. Verwenden Sie Beispiele, um das Verhalten des gesamten getaggten Teils aufzulösen.

Warum zusätzliche Leseleistung eine unvollständige Diagnose ist

Wenn eine Platzierung nur im oberen Bereich des konfigurierten Leistungsbereichs funktioniert, bewahren Sie dieses Ergebnis als Warnung für die Anordnung auf. Überprüfen Sie vor dem Wechseln der Stromversorgung die Länderkonfiguration des Lesegeräts und befolgen Sie die genehmigten Antennen- und Installationsanweisungen. Das Erhöhen einer angezeigten Einstellung ohne Kenntnis der Installationsbedingungen ist kein sinnvoller Vergleich.

Schauen Sie auch über die Distanz hinaus. Eine breitere Lesezone könnte das richtige Werkzeug und ein ähnliches Werkzeug auf einem angrenzenden Regal umfassen. Bei einem erfolgreichen Lesen des Inventars wird der Anwendung nicht mitgeteilt, welches Geschäftsereignis stattgefunden hat. Testen Sie die Unterscheidung zwischen dem beabsichtigten Element und in der Nähe befindlichen Elementen, bevor Sie weitere Lesevorgänge als Verbesserung interpretieren.

Benutzen Sie die Checkliste zur Verbesserung der Lesereichweite wenn das ausgewählte Tag funktioniert, die Abdeckung jedoch unzuverlässig ist. Diese Checkliste umfasst Konfiguration, Platzierung, Antennenanordnung und Populationstests. Überprüfen Sie bei einem Tag, der sofort nach dem Anbringen versagt, zunächst die Oberflächenkompatibilität. Andernfalls könnten Sie Zeit damit verschwenden, das Lesegerät auf eine ungeeignete Montagekombination abzustimmen.

Führen Sie einen kontrollierten Metallvergleich durch

Bereiten Sie zwei markierte Positionen an einem repräsentativen Teil vor. Wählen Sie Bereiche aus, die Griffe, Zugangsabdeckungen, erforderliche Markierungen oder den normalen Gebrauch des Teils nicht beeinträchtigen. Fotografieren Sie jede Position mit genügend Kontext, um das Gesicht des Gegenstands zu identifizieren. Eine Nahaufnahme des Etiketts allein ist für einen anderen Bediener schwierig zu reproduzieren.

Geben Sie jedem Kandidaten-Tag eine unterscheidbare Kennung. Verwenden Sie für jeden Versuch dasselbe Lesegerät, dieselbe Antenne, dieselbe Frequenzkonfiguration, dieselben Inventareinstellungen und dasselbe Beobachtungsintervall. Führen Sie eine Bestandsaufnahme, auch über Ausfälle. Wenn eine Probe entfernt und wieder angebracht werden muss, dokumentieren Sie diesen Eingriff; Die Klebe- und Handhabungsgeschichte ist jetzt anders.

Testen Sie die zulässigen Ausrichtungen am tatsächlichen Einsatzort. Fügen Sie dann die umgebenden Objekte hinzu, die an diesen Ort gehören: benachbarte Werkzeuge, den normalen Behälter, eine eventuelle Abdeckung und die übliche Handhabungsanordnung des Bedieners. Ersetzen Sie einen überfüllten Aufbewahrungsort nicht stillschweigend durch eine freie Bank. Die vereinfachte Anordnung ist ein diagnostischer Schritt; Die übliche Regelung ist der Annahmefall.

Verschreiben Sie keinen universellen Abstandshalter

Ein Abstandshalterversuch kann aufschlussreich sein, aber eine Lücke ist eine weitere kontrollierte Installationsvariable. Notieren Sie Material, Dicke, Abdeckung und Befestigung. Ein temporäres Stück Verpackungsschaum stellt keine Produktionsanweisung dar, insbesondere wenn dessen Komprimierung und Austausch unkontrolliert erfolgt.

Befolgen Sie die dokumentierten Montageanweisungen des Etikettenlieferanten, sofern vorhanden. Wenn kein Abstandhalter angegeben ist, fragen Sie nach, bevor Sie einen zu einem dauerhaften Teil des Designs machen. Die Montageanleitung erläutert die Auswahl der Befestigung und die Trennung von Funkprüfungen und Prüfungen des mechanischen Halts. Eine lesbare Baugruppe muss bei normaler Handhabung weiterhin befestigt bleiben.

Wenn dies nicht zutrifft

In diesem Leitfaden geht es um passives UHF-RFID an Industrieartikeln. Es handelt sich nicht um eine Designanleitung für NFC-Antennen oder um eine Spezifikation für ein aktives Funkgerät. Übertragen Sie die Tag-Auswahlempfehlung nicht ohne die Dokumentation dieses Systems auf ein anderes Frequenzsystem.

Es wird auch nicht nachgewiesen, dass ein Metalletikett in einem versiegelten Metallbehälter aufbewahrt werden kann, einen chemischen Prozess übersteht oder seine Bindung nach einem Aufprall beibehält. Behandeln Sie diese als separate Anforderungen. Fordern Sie modellspezifische Nachweise an, definieren Sie einen repräsentativen Piloten und erfassen Sie, was ausgeschlossen wurde. Fehlende Beweise sollten eine erklärte Unsicherheit bleiben und nicht zu einer abgeleiteten Fähigkeit werden.

Verwandeln Sie die Diagnose in einen Musterbericht

Geben Sie das Material und die Ausführung der Anlage, die verfügbare ebene Fläche, die vorgeschlagenen Positionen, das Lesermodell und die erforderlichen Leserichtungen an. Erklären Sie, ob Elemente isoliert, verschachtelt oder zusammen gelagert sind. Fügen Sie die Befestigungsbeschränkung und die normalen Handhabungsbedingungen hinzu. Diese Angaben sind nützlicher als die Anforderung eines Tags mit der längsten angegebenen Entfernung.

Vergleichen Sie die Kandidaten mit PCB, Keramik und flexible Auswahlkriterien, dann Fordern Sie ein Testkit an für die Positionen und Arbeitsabläufe, die Sie validieren möchten.
