FR4-On-Metal-Tags
FR4-Tag auf Metall, 5 mm Durchmesser. (MFR-D5-T)
Kurze Antwort
- Größe
- 5 mm Durchmesser, 3 mm hoch
- Angegebene Leseentfernung
- bis zu 0,5 m
- Vom Lieferanten angegeben. EIRP 4 W, auf Metall
- Betrieb
- -25 bis +85 °C
- Vom Lieferanten angegeben
- Erinnerung
- EPC 128 Bit
- Gewicht
- etwa 0,5 g
1.0Auf einen Blick

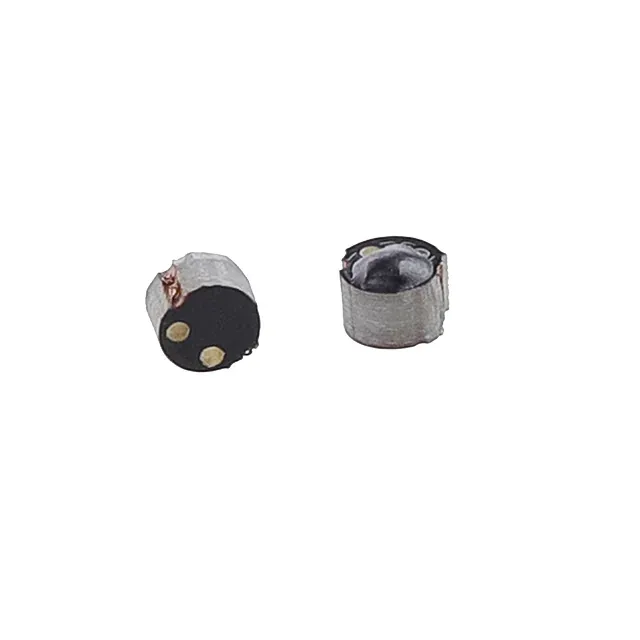

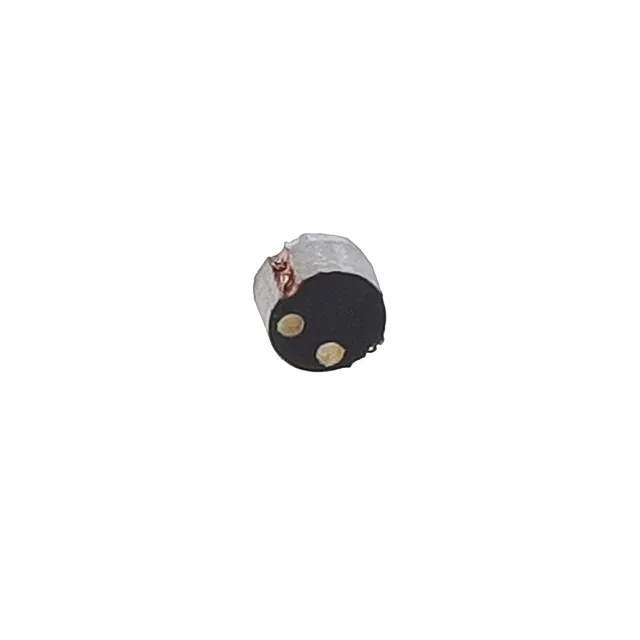

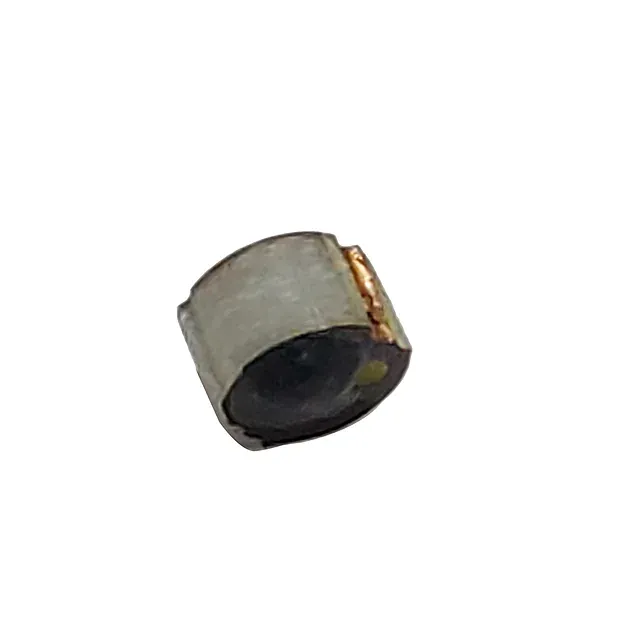

Produktansichten und angegebene Zahlen
Angegebene Leseentfernung
- bis zu 0,5 m EIRP 4 W, auf Metall Vom Lieferanten angegeben
- bis zu 0,1 m Handlesegerät, ATID AT880, auf Metall Vom Lieferanten angegeben
Temperatur
Lagertemperatur -30 bis +110 °C Vom Lieferanten angegeben
Betriebstemperatur -25 bis +85 °C Vom Lieferanten angegeben
2.0Wählen
Wählen Sie den MFR-D5-T oder suchen Sie woanders
Dafür
- Wählen Sie es, wenn die verfügbare Oberfläche klein ist: Mit 5 mm Durchmesser ist es das kleinste der 19 FR4-Aufmetalletiketten in der Familie, auf denen eine Größe angegeben ist.
Gegen
- Vermeiden Sie es, wenn Sie mehr als 0,5 m Leseabstand benötigen: Das ist der angegebene Wert (EIRP 4 W, auf Metall), und 17 der 19 FR4-Tags auf Metall, die diesen Stand angeben, geben mehr an, bis zu 6,5 m.
- Vermeiden Sie es, wenn Sie es mit Schrauben, Nieten oder Kleber befestigen möchten: Im Protokoll ist nur Klebeband aufgeführt.
- Vermeiden Sie es, wenn Sie Benutzerspeicher benötigen: Der Datensatz gibt nur EPC-Speicher an.
- Vermeiden Sie es, wenn das Etikett im Betrieb heißer als 85 °C wird: Das ist das angegebene Betriebsmaximum, und der höhere Lagerwert von 110 °C ist kein Betriebswert.
3.0Spezifikationen
Spezifikationen
| Modellcode | MFR-D5-T |
|---|---|
| Körpermaterial | FR4 |
| Farbe | schwarz |
| Montage | Klebeband |
| Markierungs- und Kodierungsoptionen | Vorkodierung, Oberflächenlackierung |
| Durchmesser und Höhe | 5 mm Durchmesser, 3 mm hoch |
|---|---|
| Gewicht | etwa 0,5 g |
| Chip-Optionen | NXP UCODE 8 |
|---|---|
| Frequenz, FCC (USA) | 902 bis 928 MHz |
| Frequenz, ETSI (EU, UK) | 865 bis 868 MHz |
| Frequenz, China | Band nicht angegeben |
| Erinnerung | EPC 128 Bit |
| Lesen und schreiben | EPC und Benutzerspeicher |
| Luftschnittstelle | EPC Klasse 1 Gen 2; ISO 18000-6C |
| Stromquelle | Passiv, keine Batterie |
| Leseentfernung, bis zu | 0.5 m Vom Lieferanten angegeben EIRP 4 W, auf Metall |
| Leseentfernung, bis zu | 0.1 m Vom Lieferanten angegeben Handlesegerät, ATID AT880, auf Metall |
| Datenaufbewahrung | 50 Jahre Vom Lieferanten angegeben |
| Lagertemperatur | -30 bis +110 °C Vom Lieferanten angegeben |
|---|---|
| Betriebstemperatur | -25 bis +85 °C Vom Lieferanten angegeben |
| Lagerfeuchtigkeit | 5 bis 95 % relative Luftfeuchtigkeit Vom Lieferanten angegeben |
| Falltest | 1 m, 200 Stürze: bestanden Vom Lieferanten angegeben |
| Alkoholtest | 95 % Alkohol: bestanden Vom Lieferanten angegeben |
| Benzintest | Bestanden Vom Lieferanten angegeben |
| Thermoschocktest | -40 bis +150 °C, 7 Zyklen, 48 h Vom Lieferanten angegeben Testbedingungen, keine Bewertung |
| Temperaturzyklustest | -40 bis +120 °C, 7 Zyklen, 48 h Vom Lieferanten angegeben Testbedingungen, keine Bewertung |
| Verpackung | Luftpolstertasche, Karton |
|---|---|
| Lieferformat | Einzelstücke |
4.0Die Zahlen lesen
Was die Zahlen sagen und was nicht
Neben seinen Nachbarn
Für die MFR-D5-T-Vergleiche unten werden vom Lieferanten angegebene Datensätze verwendet.
MFR-D5-T und MFR-9x4-T teilen sich eine vom Lieferanten angegebene Leseobergrenze von 0,5 m (EIRP 4 W, auf Metall).
Die nächstgrößere Katalogfläche des MFR-D5-T ist MFR-9x4-T (9,4 x 4,3 x 1,6 mm). MFR-D5-T bis MFR-9x4-T: Der runde Umriss mit 5 mm Durchmesser ändert sich in einen rechteckigen mit 9,4 x 4,3 mm und die Höhe verringert sich um 1,4 mm. Die Chipauswahl ändert sich von MFR-D5-Ts NXP UCODE 8 zu MFR-9x4-Ts NXP UCODE 7m. Angegebenes Gewicht: MFR-D5-T ca. 0,5 g; MFR-9x4-T etwa 1 g.
Wer gibt diese Zahlen an?
Bei jeder Leistungsangabe auf dieser Seite handelt es sich um eine Lieferantenaussage: Leseentfernung, Waschlebensdauer, Temperatur, Tests, Druck und Datenspeicherung. TagBrio hat sie nicht getestet und es wird kein Testbericht, Labor oder Standard für sie zitiert. Ein Testumschlag ist eine Bedingung eines Tests, keine Bewertung. Bestätigen Sie jede Zahl, die Ihnen wichtig ist, anhand von Mustern, an Ihren eigenen Artikeln und mit Ihrem eigenen Lesegerät.
5.0Montage
Wie es befestigt ist
-
Allgemeines Schema der Methode. Dieses Tag wird nicht angezeigt.
6.0Varianten
Varianten und Chips
| Region | Band | Bestellsuffix |
|---|---|---|
| FCC (USA) | 902 bis 928 MHz | FCC |
| ETSI (EU, UK) | 865 bis 868 MHz | ETSI |
| China | Band nicht angegeben | Nicht angegeben |
| Chip | Vom Anbieter veröffentlichter Speicher | Quelle |
|---|---|---|
| NXP UCODE 8 | EPC 128 Bit, kein Benutzerspeicher | NXP UCODE 8 und UCODE 8m Produktseite Lesen Sie weiter |
7.0Im Vergleich
Betrachten Sie stattdessen diese und vergleichen Sie die Nachbarn
| Modell | Schauen Sie es sich an, wenn | Was seine Aufzeichnung sagt |
|---|---|---|
| FR4-Tag auf Metall, 10 x 5 mm MFR-10x5-T | Sie benötigen einen längeren angegebenen Leseabstand | MFR-10x5-T ist mit 10 x 5 x 3 mm das kleinste Modell der Familie, das mehr aussagt. Unter der gleichen angegebenen Basis (EIRP 4 W, auf Metall) wird 1 m gegenüber 0,5 m angegeben. |
| FR4-Tag auf Metall, 90 x 5 mm MFR-90x5-TF | Klebeband allein ist nicht akzeptabel | MFR-90x5-TF umfasst Klebeband, Schrauben, Nieten und Kleber und ist 90 x 5 x 3 mm groß. Unter der gleichen angegebenen Basis (EIRP 4 W, auf Metall) wird 2 m gegenüber 0,5 m angegeben. |
| FR4-Tag auf Metall, 10 mm Durchmesser. MFR-D10-T | Sie benötigen Benutzerspeicher | MFR-D10-T verfügt über 496 Bit Benutzerspeicher und hat einen Durchmesser von 10 mm und eine Höhe von 3 mm. |
| Auf Metall montiertes Schild mit Kunststoffgehäuse, 37 x 14 mm MHP-37x14-TF | Das Tag wird im Betrieb heißer als 85 °C | MHP-37x14-TF gibt eine maximale Betriebstemperatur von 115 °C an und ist 37 x 14 x 5,9 mm groß, in einer anderen Familie. Unter der gleichen angegebenen Basis (EIRP 4 W, auf Metall) wird 3 m gegenüber 0,5 m angegeben. |
| Spezifikation | FR4-Tag auf Metall, 5 mm Durchmesser. MFR-D5-T Dieses Modell | FR4-Tag auf Metall, 9,4 x 4,3 mm MFR-9x4-T | FR4-Tag auf Metall, 10 x 5 mm MFR-10x5-T | FR4-Tag auf Metall, 12 x 7 mm MFR-12x7-T |
|---|---|---|---|---|
| Durchmesser und Höhe | 5 mm Durchmesser, 3 mm hoch | 9.4 x 4.3 x 1.6 mm | 10 x 5 x 3 mm | 12 x 7 x 3 mm |
| Gewicht | etwa 0,5 g | etwa 1 g | etwa 1 g | etwa 1 g |
| Chip-Optionen | NXP UCODE 8 | NXP UCODE 7m | NXP UCODE 8 | NXP UCODE 8 |
| Erinnerung | EPC 128 Bit | Nicht angegeben | EPC 128 Bit | EPC 128 Bit |
| Montage | Klebeband | Klebeband | Klebeband | Klebeband |
| Betriebstemperatur | -25 bis +85 °C Vom Lieferanten angegeben | -25 bis +85 °C Vom Lieferanten angegeben | -25 bis +85 °C Vom Lieferanten angegeben | -25 bis +85 °C Vom Lieferanten angegeben |
8.0Fragen
Fragen zum MFR-D5-T
Aus dem Protokoll zitierte Antworten
Wie weit kann der MFR-D5-T gelesen werden?
Der Lieferant gibt bis zu 0,5 m (EIRP 4 W, auf Metall) und bis zu 0,1 m (ATID AT880 Handheld, auf Metall) an. TagBrio hat keine der beiden Figuren getestet, lesen Sie also selbst ein Beispiel, bevor Sie sich auf sie verlassen.
Wie wird der MFR-D5-T befestigt?
Die Aufzeichnung listet Klebeband auf. Bestätigen Sie die Befestigung auf Ihrem eigenen Material und Ihrer Oberfläche, bevor Sie in großen Mengen bestellen.
Welche Temperaturen gibt der MFR-D5-T an?
Der Lieferant gibt einen Betriebsbereich von -25 bis +85 °C und einen Lagerbereich von -30 bis +110 °C an. Ein Lagerbereich ist kein Betriebsbereich und ein Testbereich ist keine Bewertung. Beides ist vom Lieferanten angegeben.
Welchen Chip und Speicher listet der MFR-D5-T auf?
Der Datensatz listet NXP UCODE 8 auf. Speicher: EPC 128 Bit (vom Lieferanten angegeben).
In welchen Frequenzvarianten gibt es den MFR-D5-T?
FCC bei 902 bis 928 MHz und ETSI bei 865 bis 868 MHz. Die Platte nennt auch China, gibt aber keine Band an, daher ist auf dieser Seite keine aufgeführt. Geben Sie an, in welcher Region die Tags gelesen werden, wenn Sie ein Angebot anfordern.
Kann der MFR-D5-T kodiert oder markiert werden?
Der Datensatz listet Vorkodierung und Oberflächenbemalung auf. Fragen Sie das Team, welche Kombination für Ihre Bestellung verfügbar ist.
Testen Sie es auf Ihrer eigenen Oberfläche
Muster werden auf Anfrage bearbeitet. Das Team bestätigt Verfügbarkeit und Bedingungen per E-Mail.
