On-Metal-Tags mit Kunststoffgehäuse
Auf-Metall-Tag mit Kunststoffgehäuse, 37 x 14 mm (MHP-37x14-TF)
Kurze Antwort
- Größe
- 37 x 14 x 5.9 mm
- Angegebene Leseentfernung
- bis zu 3 m
- Vom Lieferanten angegeben. EIRP 4 W, auf Metall
- Betrieb
- -25 bis +115 °C
- Vom Lieferanten angegeben
- Gewicht
- etwa 6,5 g
1.0Auf einen Blick

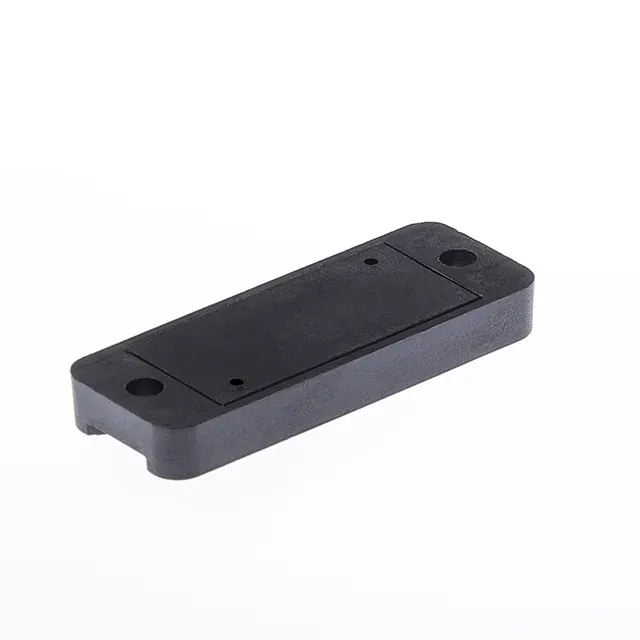

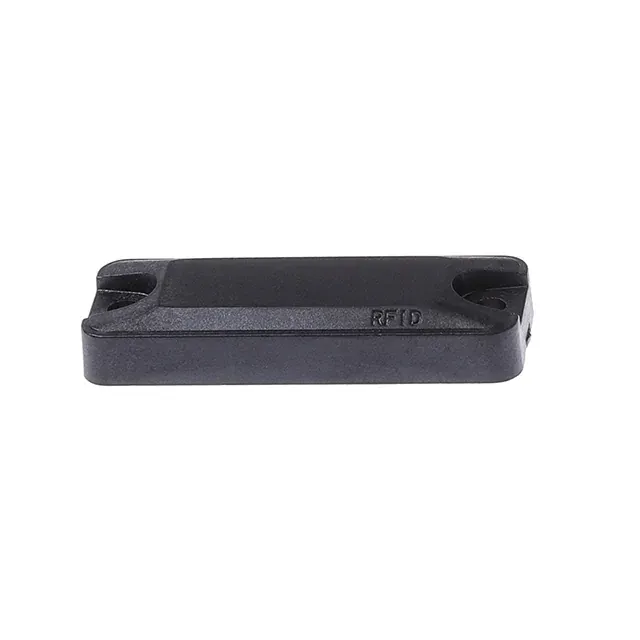

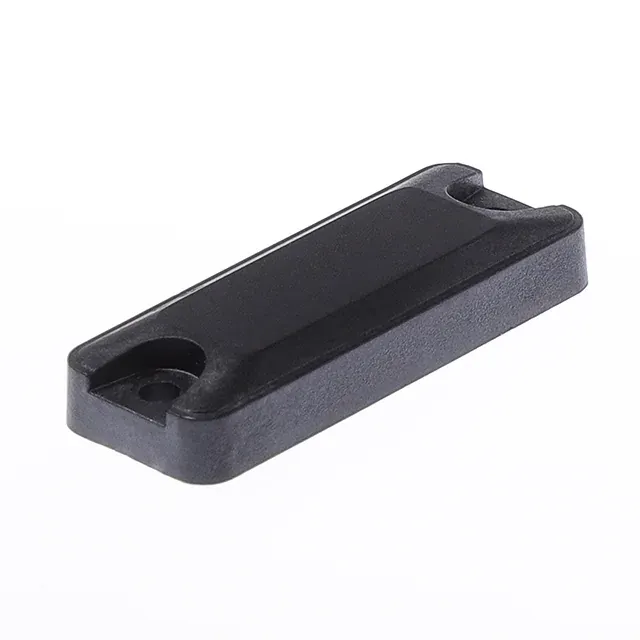

Produktansichten und angegebene Zahlen
Angegebene Leseentfernung
- bis zu 3 m EIRP 4 W, auf Metall Vom Lieferanten angegeben
- bis zu 1,2 m Handlesegerät, ATID AT880, auf Metall Vom Lieferanten angegeben
Temperatur
Lagertemperatur -45 bis +200 °C Vom Lieferanten angegeben
Betriebstemperatur -25 bis +115 °C Vom Lieferanten angegeben
2.0Wählen
Wählen Sie den MHP-37x14-TF oder suchen Sie woanders
Dafür
- Wählen Sie es, wenn die verfügbare Oberfläche klein ist: Mit 37 x 14 mm ist es das zweitkleinste der 7 Metalletiketten mit Kunststoffgehäuse in der Familie, auf denen eine Größe angegeben ist.
- Wählen Sie es, wenn Klebeband allein nicht ausreicht: In der Liste sind Schrauben, Nieten und Kleber sowie Klebeband aufgeführt.
- Wählen Sie es, wenn Hitze die Einschränkung darstellt: 115 °C ist das höchste Betriebsmaximum, das unter den 7 Kunststoffgehäusen auf Metallschildern angegeben ist, auf denen dies angegeben ist.
Gegen
- Vermeiden Sie es, wenn Sie mehr als 3 m Leseentfernung benötigen: Das ist der angegebene Wert (EIRP 4 W, auf Metall), und 5 der 7 mit Kunststoffgehäuse versehenen Metalletiketten, die diesen Stand angeben, geben mehr an, bis zu 12 m.
- Vermeiden Sie es, wenn das Etikett im Betrieb heißer als 115 °C wird: Das ist die angegebene maximale Betriebstemperatur, und der höhere Lagerwert von 200 °C ist kein Betriebswert.
3.0Spezifikationen
Spezifikationen
| Modellcode | MHP-37x14-TF |
|---|---|
| Körpermaterial | Kunststoff (Harz nicht angegeben) |
| Farbe | schwarz |
| Montage | Schrauben, Nieten, Kleber, Klebeband |
| Markierungs- und Kodierungsoptionen | Vorcodierung, Laserbeschriftung, Logodruck |
| Größe (L x B x H) | 37 x 14 x 5.9 mm |
|---|---|
| Gewicht | etwa 6,5 g |
| Chip-Optionen | Alien Higgs-3 |
|---|---|
| Frequenz, FCC (USA) | 902 bis 928 MHz |
| Frequenz, ETSI (EU, UK) | 865 bis 868 MHz |
| Frequenz, China | Band nicht angegeben |
| Lesen und schreiben | EPC und Benutzerspeicher |
| Luftschnittstelle | EPC Klasse 1 Gen 2; ISO 18000-6C |
| Stromquelle | Passiv, keine Batterie |
| Leseentfernung, bis zu | 3 m Vom Lieferanten angegeben EIRP 4 W, auf Metall |
| Leseentfernung, bis zu | 1.2 m Vom Lieferanten angegeben Handlesegerät, ATID AT880, auf Metall |
| Datenaufbewahrung | 50 Jahre Vom Lieferanten angegeben |
| Lagertemperatur | -45 bis +200 °C Vom Lieferanten angegeben |
|---|---|
| Betriebstemperatur | -25 bis +115 °C Vom Lieferanten angegeben |
| Lagerfeuchtigkeit | 5 bis 95 % relative Luftfeuchtigkeit Vom Lieferanten angegeben |
| Falltest | 1 m, 100 Tropfen: bestanden Vom Lieferanten angegeben |
| Alkoholtest | 95 % Alkohol: bestanden Vom Lieferanten angegeben |
| Benzintest | Bestanden Vom Lieferanten angegeben |
| Thermoschocktest | -40 bis +150 °C, 7 Zyklen, 48 h Vom Lieferanten angegeben Testbedingungen, keine Bewertung |
| Temperaturzyklustest | -40 bis +150 °C, 7 Zyklen, 48 h Vom Lieferanten angegeben Testbedingungen, keine Bewertung |
| Verpackung | Luftpolstertasche, Karton |
|---|---|
| Lieferformat | Einzelstücke |
4.0Die Zahlen lesen
Was die Zahlen sagen und was nicht
Neben seinen Nachbarn
Für die MHP-37x14-TF-Vergleiche unten werden vom Lieferanten angegebene Datensätze verwendet.
Die vom Lieferanten angegebene Schlaglinie des MHP-37x14-TF beträgt bis zu 3 m (EIRP 4 W, auf Metall).
Die nächst kleinere Katalogfläche des MHP-37x14-TF ist MHP-35x12-TF (35 x 12 x 5,1 mm). MHP-37x14-TF bis MHP-35x12-TF: Länge verringert sich um 2 mm, Breite verringert sich um 2 mm und Höhe verringert sich um 0,8 mm. Vom Lieferanten angegeben (EIRP 4 W, auf Metall): bis zu 3 m für MHP-37x14-TF; bis zu 4 m für MHP-35x12-TF. Die Reichweite des ATID AT880-Handhelds mit Metalleinführung beträgt bis zu 1,2 m für MHP-37x14-TF, gegenüber 1 m für MHP-35x12-TF (vom Lieferanten angegeben). Die Chipauswahl ändert sich von MHP-37x14-TFs Alien Higgs-3 zu MHP-35x12-TFs NXP UCODE 7m. Betriebsmaxima: MHP-37x14-TF 115 °C; MHP-35x12-TF 80 °C (Lieferantenangabe). Angegebenes Gewicht: MHP-37x14-TF ca. 6,5 g; MHP-35x12-TF ca. 3 g.
Die nächstgrößere Katalogfläche des MHP-37x14-TF ist MHP-46x31-TF (46 x 31 x 7,5 mm). MHP-37x14-TF bis MHP-46x31-TF: Länge erhöht sich um 9 mm, Breite erhöht sich um 17 mm und Höhe erhöht sich um 1,6 mm. Vom Lieferanten angegeben (EIRP 4 W, auf Metall): bis zu 3 m für MHP-37x14-TF; bis zu 6 m für MHP-46x31-TF. Die Reichweite des ATID AT880-Handgeräts mit Metalleinführung beträgt bis zu 1,2 m für MHP-37x14-TF, gegenüber 2,5 m für MHP-46x31-TF (vom Lieferanten angegeben). Betriebsmaxima: MHP-37x14-TF 115 °C; MHP-46x31-TF 95 °C (Lieferantenangabe). Angegebenes Gewicht: MHP-37x14-TF ca. 6,5 g; MHP-46x31-TF ca. 21 g.
Wer gibt diese Zahlen an?
Bei jeder Leistungsangabe auf dieser Seite handelt es sich um eine Lieferantenaussage: Leseentfernung, Waschlebensdauer, Temperatur, Tests, Druck und Datenspeicherung. TagBrio hat sie nicht getestet und es wird kein Testbericht, Labor oder Standard für sie zitiert. Ein Testumschlag ist eine Bedingung eines Tests, keine Bewertung. Bestätigen Sie jede Zahl, die Ihnen wichtig ist, anhand von Mustern, an Ihren eigenen Artikeln und mit Ihrem eigenen Lesegerät.
5.0Montage
Wie es befestigt ist
-
Allgemeines Schema der Methode. Dieses Tag wird nicht angezeigt. -
Allgemeines Schema der Methode. Dieses Tag wird nicht angezeigt. -
Allgemeines Schema der Methode. Dieses Tag wird nicht angezeigt. -
Allgemeines Schema der Methode. Dieses Tag wird nicht angezeigt.
6.0Varianten
Varianten und Chips
| Region | Band | Bestellsuffix |
|---|---|---|
| FCC (USA) | 902 bis 928 MHz | FCC |
| ETSI (EU, UK) | 865 bis 868 MHz | ETSI |
| China | Band nicht angegeben | Nicht angegeben |
| Chip | Vom Anbieter veröffentlichter Speicher | Quelle |
|---|---|---|
| Alien Higgs-3 | Wird vom Anbieter nicht angegeben | Alien Technology Higgs 3 Produktseite Lesen Sie weiter |
7.0Im Vergleich
Betrachten Sie stattdessen diese und vergleichen Sie die Nachbarn
| Modell | Schauen Sie es sich an, wenn | Was seine Aufzeichnung sagt |
|---|---|---|
| Auf Metall montiertes Schild mit Kunststoffgehäuse, 35 x 12 mm MHP-35x12-TF | Sie benötigen einen längeren angegebenen Leseabstand | MHP-35x12-TF ist mit 35 x 12 x 5,1 mm das kleinste Modell der Familie, das mehr aussagt. Unter der gleichen angegebenen Basis (EIRP 4 W, auf Metall) wird 4 m gegenüber 3 m angegeben. |
| FR4-Tag auf Metall, 50 x 10 mm MFR-50x10-TF | Es sind weniger als 5,9 mm Höhe verfügbar | MFR-50x10-TF ist 3 mm hoch (50 x 10 x 3 mm) und gehört zu einer anderen Familie. Unter der gleichen angegebenen Basis (EIRP 4 W, auf Metall) wird 3 m gegenüber 3 m angegeben. |
| Spezifikation | Auf Metall montiertes Schild mit Kunststoffgehäuse, 37 x 14 mm MHP-37x14-TF Dieses Modell | Auf Metall montiertes Schild mit Kunststoffgehäuse, 35 x 12 mm MHP-35x12-TF | Auf Metall montiertes Schild mit Kunststoffgehäuse, 46 x 31 mm MHP-46x31-TF | Auf Metall montiertes Schild mit Kunststoffgehäuse, 85 x 20 mm MHP-85x20-TF |
|---|---|---|---|---|
| Größe (L x B x H) | 37 x 14 x 5.9 mm | 35 x 12 x 5.1 mm | 46 x 31 x 7.5 mm | 85 x 20 x 11 mm |
| Gewicht | etwa 6,5 g | etwa 3 g | etwa 21 g | etwa 10 g |
| Chip-Optionen | Alien Higgs-3 | NXP UCODE 7m | Alien Higgs-3 | Impinj Monza 4QT, Impinj Monza R6 |
| Erinnerung | Nicht angegeben | EPC 128 Bit, Benutzer 32 Bit | Nicht angegeben | Nicht angegeben |
| Montage | Schrauben, Nieten, Kleber, Klebeband | Schrauben, Nieten, Kleber, Klebeband | Schrauben, Nieten, Kleber, Klebeband | Schrauben, Nieten, Kleber, Klebeband |
| Betriebstemperatur | -25 bis +115 °C Vom Lieferanten angegeben | -25 bis +80 °C Vom Lieferanten angegeben | -25 bis +95 °C Vom Lieferanten angegeben | -25 bis +70 °C Vom Lieferanten angegeben |
8.0Fragen
Fragen zum MHP-37x14-TF
Aus dem Protokoll zitierte Antworten
Wie weit kann der MHP-37x14-TF gelesen werden?
Der Anbieter gibt bis zu 3 m (EIRP 4 W, auf Metall) und bis zu 1,2 m (ATID AT880 Handheld, auf Metall) an. TagBrio hat keine der beiden Figuren getestet, lesen Sie also selbst ein Beispiel, bevor Sie sich darauf verlassen.
Wie wird der MHP-37x14-TF befestigt?
Auf der Platte sind Klebeband, Schraube, Niete und Kleber aufgeführt. Bestätigen Sie die Befestigung auf Ihrem eigenen Material und Ihrer Oberfläche, bevor Sie in großen Mengen bestellen.
Welche Temperaturen gibt der MHP-37x14-TF an?
Der Lieferant gibt einen Betriebsbereich von -25 bis +115 °C und einen Lagerbereich von -45 bis +200 °C an. Ein Lagerbereich ist kein Betriebsbereich und ein Testbereich ist keine Bewertung. Beides ist vom Lieferanten angegeben.
Welchen Chip und Speicher listet der MHP-37x14-TF auf?
Der Datensatz listet Alien Higgs-3 auf.
In welchen Frequenzvarianten gibt es den MHP-37x14-TF?
FCC bei 902 bis 928 MHz und ETSI bei 865 bis 868 MHz. Die Platte nennt auch China, gibt aber keine Band an, daher ist auf dieser Seite keine aufgeführt. Geben Sie an, in welcher Region die Tags gelesen werden, wenn Sie ein Angebot anfordern.
Kann der MHP-37x14-TF kodiert oder markiert werden?
Das Protokoll listet Vorkodierung, Laserbeschriftung und Logodruck auf. Fragen Sie das Team, welche Kombination für Ihre Bestellung verfügbar ist.
