On-Metal-Tags mit Kunststoffgehäuse

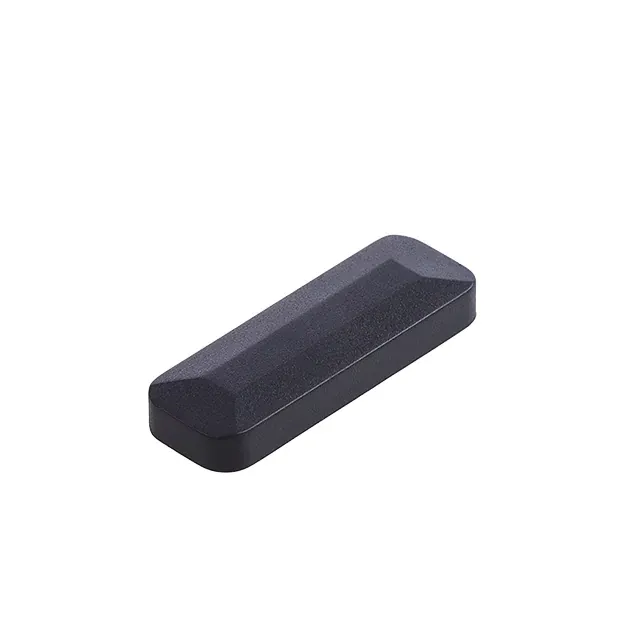

Auf-Metall-Tag mit Kunststoffgehäuse, 35 x 12 mm (MHP-35x12-TF)
Kurzantwort
- Größe
- 35 x 12 x 5.1 mm
- Angegebene Lesereichweite
- bis zu 4 m
- Vom Lieferanten angegeben. EIRP 4 W, auf Metall
- Betriebstemperatur
- -25 bis +80 °C
- Vom Lieferanten angegeben
- Speicher
- EPC 128 Bit, Benutzer 32 Bit
- Gewicht
- etwa 3 g
1.0Auf einen Blick

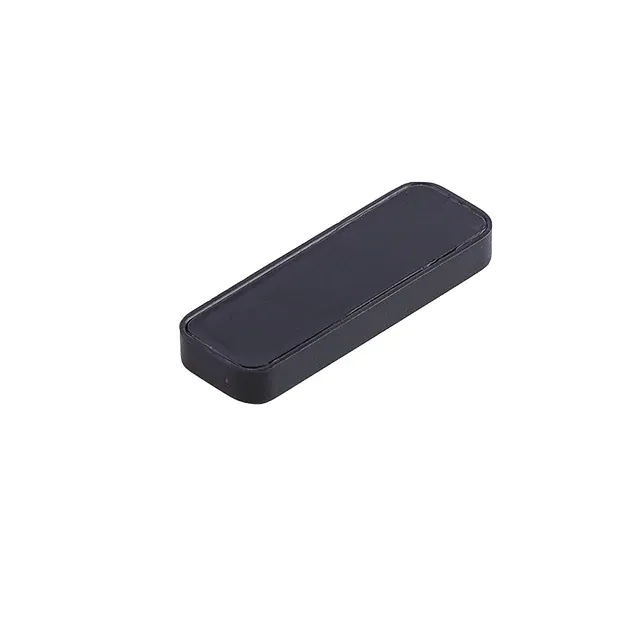

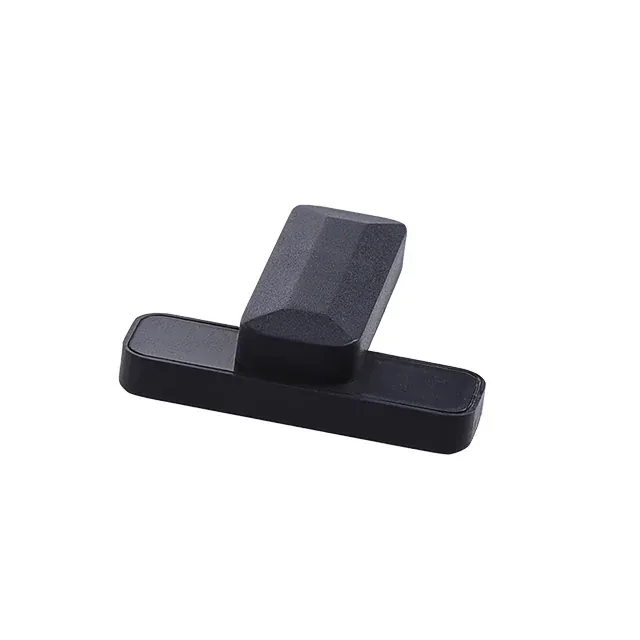

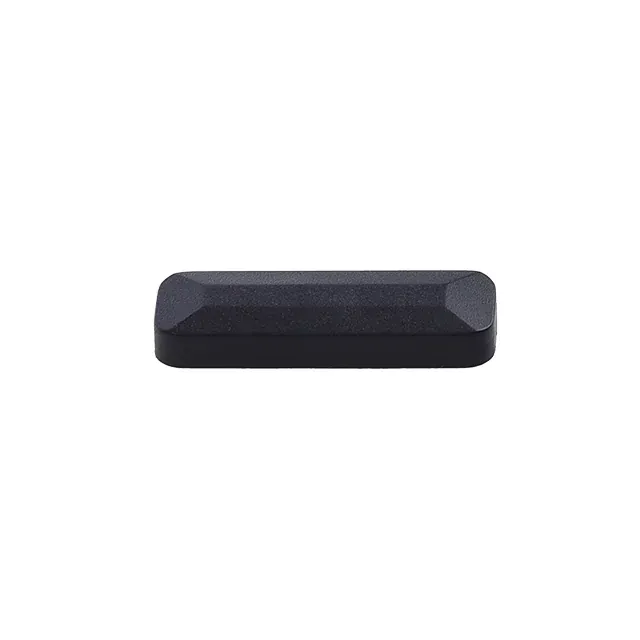

Produktansichten und angegebene Werte
Angegebene Lesereichweite
- bis zu 4 m EIRP 4 W, auf Metall Vom Lieferanten angegeben
- bis zu 1 m Handlesegerät, ATID AT880, auf Metall Vom Lieferanten angegeben
Temperatur
Lagertemperatur -30 bis +80 °C Vom Lieferanten angegeben
Betriebstemperatur -25 bis +80 °C Vom Lieferanten angegeben
2.0Auswahl
Wählen Sie den MHP-35x12-TF oder suchen Sie woanders
Wann dieses Modell passt
- Wählen Sie es, wenn die verfügbare Oberfläche klein ist: Mit 35 x 12 mm ist es das kleinste der 7 mit Kunststoffgehäuse versehenen Metalletiketten in der Familie, auf denen eine Größe angegeben ist.
- Wählen Sie es, wenn Klebeband allein nicht ausreicht: In der Liste sind Schrauben, Nieten und Kleber sowie Klebeband aufgeführt.
- Wählen Sie es, wenn Sie Benutzerspeicher benötigen: Im Datensatz sind 32 Bit davon neben 128 Bit EPC-Speicher (vom Lieferanten angegeben) angegeben.
Wann dieses Modell nicht passt
- Vermeiden Sie es, wenn Sie eine Leseentfernung von mehr als 4 m benötigen: Das ist der angegebene Wert (EIRP 4 W, auf Metall), und 4 der 7 mit Kunststoffgehäuse versehenen Metalletiketten, die diesen Stand angeben, geben mehr an, bis zu 12 m.
- Vermeiden Sie es, wenn das Etikett im Betrieb heißer als 80 °C wird: Das ist die angegebene maximale Betriebstemperatur.
3.0Spezifikationen
Spezifikationen
| Modellcode | MHP-35x12-TF |
|---|---|
| Tag-Material | ABS |
| Farbe | schwarz |
| Befestigung | Schrauben, Nieten, Kleber, Klebeband |
| Markierungs- und Kodierungsoptionen | Vorcodierung, Laserbeschriftung, Logodruck |
| Größe (L x B x H) | 35 x 12 x 5.1 mm |
|---|---|
| Gewicht | etwa 3 g |
| Chip-Optionen | NXP UCODE 7m |
|---|---|
| Frequenz, FCC (USA) | 902 bis 928 MHz |
| Frequenz, ETSI (EU, UK) | 865 bis 868 MHz |
| Frequenz, China | Band nicht angegeben |
| Speicher | EPC 128 Bit, Benutzer 32 Bit |
| Lesen und schreiben | EPC und Benutzerspeicher |
| Luftschnittstellenprotokoll | EPC Class 1 Gen 2; ISO 18000-6C |
| Energieversorgung | Passiv, ohne Batterie |
| Lesereichweite, bis zu | 4 m Vom Lieferanten angegeben EIRP 4 W, auf Metall |
| Lesereichweite, bis zu | 1 m Vom Lieferanten angegeben Handlesegerät, ATID AT880, auf Metall |
| Datenerhalt | 50 Jahre Vom Lieferanten angegeben |
| Lagertemperatur | -30 bis +80 °C Vom Lieferanten angegeben |
|---|---|
| Betriebstemperatur | -25 bis +80 °C Vom Lieferanten angegeben |
| Lagerfeuchtigkeit | 5 bis 95 % relative Luftfeuchtigkeit Vom Lieferanten angegeben |
| Falltest | 1,5 m, 100 Stürze: bestanden Vom Lieferanten angegeben |
| Alkoholtest | 95 % Alkohol: bestanden Vom Lieferanten angegeben |
| Benzintest | Bestanden Vom Lieferanten angegeben |
| Thermoschocktest | -40 bis +70 °C, 7 Zyklen, 48 h Vom Lieferanten angegeben Testbedingungen, keine Bewertung |
| Temperaturzyklustest | -40 bis +70 °C, 7 Zyklen, 48 h Vom Lieferanten angegeben Testbedingungen, keine Bewertung |
| Verpackung | Luftpolstertasche, Karton |
|---|---|
| Lieferformat | Einzelstücke |
4.0Angegebene Werte richtig einordnen
Aussagekraft und Grenzen der Werte
Vergleich mit ähnlichen Modellen
Für die MHP-35x12-TF-Vergleiche unten werden vom Lieferanten angegebene Datensätze verwendet.
Die vom Lieferanten angegebene Schlaglinie des MHP-35x12-TF beträgt bis zu 4 m (EIRP 4 W, auf Metall).
Die nächstgrößere Katalogfläche des MHP-35x12-TF ist MHP-37x14-TF (37 x 14 x 5,9 mm). MHP-35x12-TF bis MHP-37x14-TF: Länge erhöht sich um 2 mm, Breite erhöht sich um 2 mm und Höhe erhöht sich um 0,8 mm. Vom Lieferanten angegeben (EIRP 4 W, auf Metall): bis zu 4 m für MHP-35x12-TF; bis zu 3 m für MHP-37x14-TF. Die Reichweite des ATID AT880-Handgeräts mit Metalleinführung beträgt bis zu 1 m für MHP-35x12-TF, gegenüber 1,2 m für MHP-37x14-TF (vom Lieferanten angegeben). Die Chipauswahl ändert sich von MHP-35x12-TFs NXP UCODE 7m zu MHP-37x14-TFs Alien Higgs-3. Betriebsmaxima: MHP-35x12-TF 80 °C; MHP-37x14-TF 115 °C (Lieferantenangabe). Angegebenes Gewicht: MHP-35x12-TF ca. 3 g; MHP-37x14-TF ca. 6,5 g.
Quelle der angegebenen Werte
Bei jeder Leistungsangabe auf dieser Seite handelt es sich um eine Lieferantenaussage: Leseentfernung, Waschlebensdauer, Temperatur, Tests, Druck und Datenspeicherung. TagBrio hat sie nicht getestet und es wird kein Testbericht, Labor oder Standard für sie zitiert. Ein Testumschlag ist eine Bedingung eines Tests, keine Bewertung. Bestätigen Sie jede Zahl, die Ihnen wichtig ist, anhand von Mustern, an Ihren eigenen Artikeln und mit Ihrem eigenen Lesegerät.
5.0Befestigung
Befestigung des Tags
-
Allgemeines Schema der Methode. Dieses Tag wird nicht angezeigt. -
Allgemeines Schema der Methode. Dieses Tag wird nicht angezeigt. -
Allgemeines Schema der Methode. Dieses Tag wird nicht angezeigt. -
Allgemeines Schema der Methode. Dieses Tag wird nicht angezeigt.
6.0Varianten
Varianten und Chips
| Region | Band | Bestellsuffix |
|---|---|---|
| FCC (USA) | 902 bis 928 MHz | FCC |
| ETSI (EU, UK) | 865 bis 868 MHz | ETSI |
| China | Band nicht angegeben | Nicht angegeben |
| Chip | Vom Chiphersteller veröffentlichter Speicher | Quelle |
|---|---|---|
| NXP UCODE 7m | Benutzerspeicher: 32 bit | NXP UCODE 7 und UCODE 7m Produktseite Abgerufen am |
7.0Im Vergleich
Alternativen und ähnliche Modelle vergleichen
| Modell | Wann dieses Modell infrage kommt | Angaben im Datenblatt |
|---|---|---|
| Auf Metall montiertes Schild mit Kunststoffgehäuse, 46 x 31 mm MHP-46x31-TF | Sie benötigen einen längeren angegebenen Leseabstand | MHP-46x31-TF ist mit 46 x 31 x 7,5 mm das kleinste Modell der Familie, das mehr aussagt. Unter der gleichen angegebenen Basis (EIRP 4 W, auf Metall) werden 6 m gegenüber 4 m angegeben. |
| Auf Metall montiertes Schild mit Kunststoffgehäuse, 37 x 14 mm MHP-37x14-TF | Das Tag wird im Betrieb heißer als 80 °C | MHP-37x14-TF gibt ein Betriebsmaximum von 115 °C an und ist 37 x 14 x 5,9 mm groß. Unter der gleichen angegebenen Basis (EIRP 4 W, auf Metall) wird 3 m gegenüber 4 m angegeben. |
| FR4-Tag auf Metall, 90 x 5 mm MFR-90x5-TF | Es sind weniger als 5,1 mm Höhe verfügbar | MFR-90x5-TF ist 3 mm hoch (90 x 5 x 3 mm) und gehört zu einer anderen Familie. Unter der gleichen angegebenen Basis (EIRP 4 W, auf Metall) wird 2 m gegenüber 4 m angegeben. |
| Spezifikation | Auf Metall montiertes Schild mit Kunststoffgehäuse, 35 x 12 mm MHP-35x12-TF Dieses Modell | Auf Metall montiertes Schild mit Kunststoffgehäuse, 37 x 14 mm MHP-37x14-TF | Auf Metall montiertes Schild mit Kunststoffgehäuse, 46 x 31 mm MHP-46x31-TF | Auf Metall montiertes Schild mit Kunststoffgehäuse, 85 x 20 mm MHP-85x20-TF |
|---|---|---|---|---|
| Größe (L x B x H) | 35 x 12 x 5.1 mm | 37 x 14 x 5.9 mm | 46 x 31 x 7.5 mm | 85 x 20 x 11 mm |
| Gewicht | etwa 3 g | etwa 6,5 g | etwa 21 g | etwa 10 g |
| Chip-Optionen | NXP UCODE 7m | Alien Higgs-3 | Alien Higgs-3 | Impinj Monza 4QT, Impinj Monza R6 |
| Speicher | EPC 128 Bit, Benutzer 32 Bit | Nicht angegeben | Nicht angegeben | Nicht angegeben |
| Befestigung | Schrauben, Nieten, Kleber, Klebeband | Schrauben, Nieten, Kleber, Klebeband | Schrauben, Nieten, Kleber, Klebeband | Schrauben, Nieten, Kleber, Klebeband |
| Betriebstemperatur | -25 bis +80 °C Vom Lieferanten angegeben | -25 bis +115 °C Vom Lieferanten angegeben | -25 bis +95 °C Vom Lieferanten angegeben | -25 bis +70 °C Vom Lieferanten angegeben |
8.0Fragen
Fragen zum MHP-35x12-TF
Antworten auf Grundlage des Datenblatts
Wie weit kann der MHP-35x12-TF gelesen werden?
Der Lieferant nennt eine Lesereichweite von bis zu 4 m (EIRP 4 W, auf Metall) und bis zu 1 m (ATID AT880 Handheld-Lesegerät, auf Metall). TagBrio hat diese Werte nicht überprüft. Testen Sie ein Muster an Ihrem eigenen Gegenstand, bevor Sie sich darauf verlassen.
Wie wird der MHP-35x12-TF befestigt?
Auf der Platte sind Klebeband, Schraube, Niete und Kleber aufgeführt. Bestätigen Sie die Befestigung auf Ihrem eigenen Material und Ihrer Oberfläche, bevor Sie in großen Mengen bestellen.
Welche Temperaturen gibt der MHP-35x12-TF an?
Der Lieferant gibt einen Betriebsbereich von -25 bis +80 °C und einen Lagerbereich von -30 bis +80 °C an. Ein Lagerbereich ist kein Betriebsbereich und ein Testbereich ist keine Bewertung. Beides ist vom Lieferanten angegeben.
Welchen Chip und Speicher listet der MHP-35x12-TF auf?
Der Rekord listet NXP UCODE 7m auf. Speicher: EPC 128 Bit, Benutzer 32 Bit (Lieferantenangabe).
In welchen Frequenzvarianten gibt es den MHP-35x12-TF?
FCC bei 902 bis 928 MHz und ETSI bei 865 bis 868 MHz. Die Platte nennt auch China, gibt aber keine Band an, daher ist auf dieser Seite keine aufgeführt. Geben Sie an, in welcher Region die Tags gelesen werden, wenn Sie ein Angebot anfordern.
Kann der MHP-35x12-TF codiert oder markiert werden?
Das Protokoll listet Vorkodierung, Laserbeschriftung und Logodruck auf. Fragen Sie das Team, welche Kombination für Ihre Bestellung verfügbar ist.
