On-Metal-Tags mit Kunststoffgehäuse
Auf-Metall-Tag mit Kunststoffgehäuse, 70 x 25 mm (MHP-70x25-TF)
Kurze Antwort
- Größe
- 70 x 25 x 5 mm
- Angegebene Leseentfernung
- bis zu 3 m
- Vom Lieferanten angegeben. EIRP 4 W, auf Metall
- Betrieb
- -40 bis +70 °C
- Vom Lieferanten angegeben
- Gewicht
- etwa 5 g
1.0Auf einen Blick

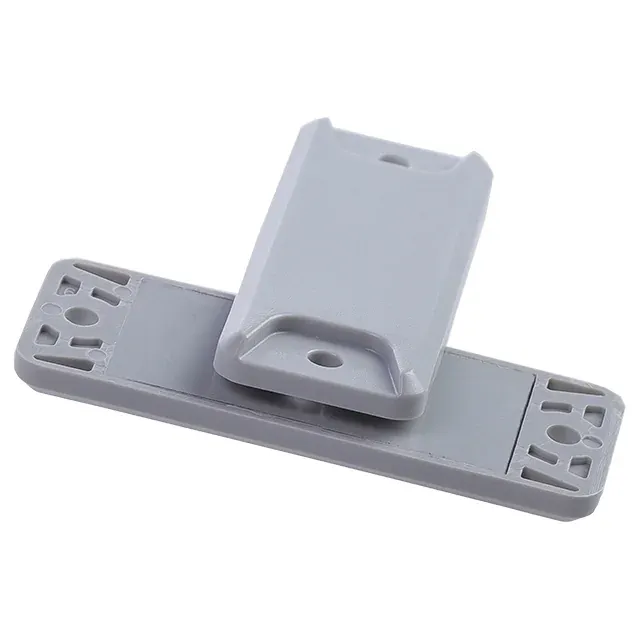

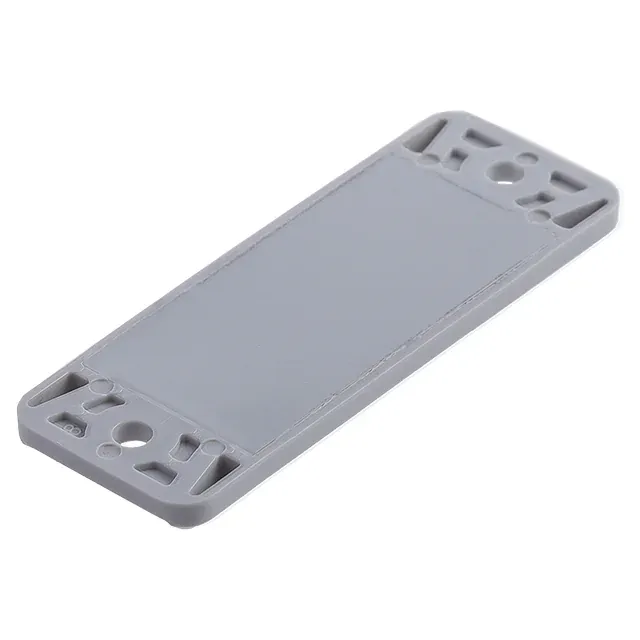

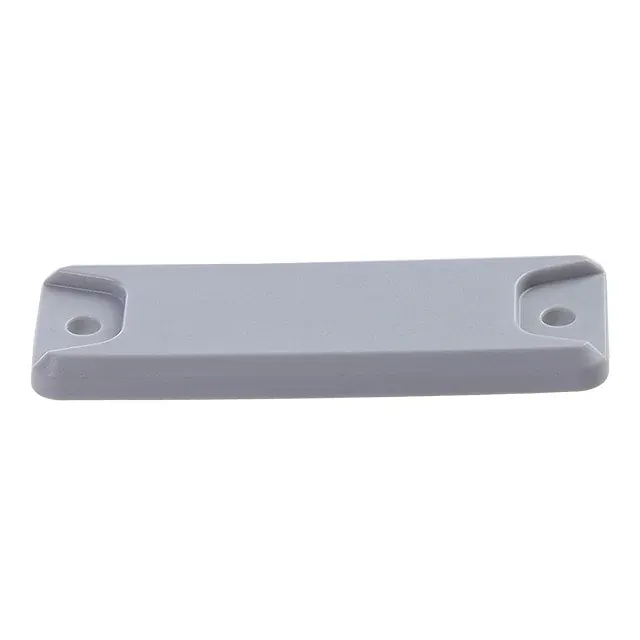

Produktansichten und angegebene Zahlen
Angegebene Leseentfernung
- bis zu 3 m EIRP 4 W, auf Metall Vom Lieferanten angegeben
- bis zu 1,5 m Handlesegerät, ATID AT880, auf Metall Vom Lieferanten angegeben
Temperatur
Lagertemperatur -25 bis +70 °C Vom Lieferanten angegeben
Betriebstemperatur -40 bis +70 °C Vom Lieferanten angegeben
2.0Wählen
Wählen Sie den MHP-70x25-TF oder suchen Sie woanders
Dafür
- Wählen Sie es, wenn Klebeband allein nicht ausreicht: In der Liste sind Schrauben, Nieten und Kleber sowie Klebeband aufgeführt.
Gegen
- Vermeiden Sie es, wenn die verfügbare Fläche kleiner als 70 x 25 mm ist: Es handelt sich um das drittgrößte von sieben Metalletiketten mit Kunststoffgehäuse, und es gibt vier kleinere Modelle in der Familie.
- Vermeiden Sie es, wenn Sie mehr als 3 m Leseentfernung benötigen: Das ist der angegebene Wert (EIRP 4 W, auf Metall), und 5 der 7 mit Kunststoffgehäuse versehenen Metalletiketten, die diesen Stand angeben, geben mehr an, bis zu 12 m.
- Vermeiden Sie es, wenn das Etikett im Betrieb heißer als 70 °C wird: Das ist die angegebene maximale Betriebstemperatur.
3.0Spezifikationen
Spezifikationen
| Modellcode | MHP-70x25-TF |
|---|---|
| Körpermaterial | ABS |
| Farbe | grau |
| Montage | Schrauben, Nieten, Kleber, Klebeband |
| Markierungs- und Kodierungsoptionen | Vorcodierung, Laserbeschriftung, Logodruck |
| Größe (L x B x H) | 70 x 25 x 5 mm |
|---|---|
| Gewicht | etwa 5 g |
| Chip-Optionen | NXP UCODE 7m, NXP UCODE 8 |
|---|---|
| Frequenz, FCC (USA) | 902 bis 928 MHz |
| Frequenz, ETSI (EU, UK) | 865 bis 868 MHz |
| Frequenz, China | Band nicht angegeben |
| Speicher per Chip | NXP UCODE 7m: EPC 96 Bit, Benutzer 32 Bit; NXP UCODE 8: EPC 128 Bit, kein Benutzerspeicher |
| Lesen und schreiben | EPC und Benutzerspeicher |
| Luftschnittstelle | EPC Klasse 1 Gen 2; ISO 18000-6C |
| Stromquelle | Passiv, keine Batterie |
| Leseentfernung, bis zu | 3 m Vom Lieferanten angegeben EIRP 4 W, auf Metall |
| Leseentfernung, bis zu | 1.5 m Vom Lieferanten angegeben Handlesegerät, ATID AT880, auf Metall |
| Datenaufbewahrung | 50 Jahre Vom Lieferanten angegeben |
| Lagertemperatur | -25 bis +70 °C Vom Lieferanten angegeben |
|---|---|
| Betriebstemperatur | -40 bis +70 °C Vom Lieferanten angegeben |
| Lagerfeuchtigkeit | 5 bis 95 % relative Luftfeuchtigkeit Vom Lieferanten angegeben |
| Falltest | 1 m, 200 Stürze: bestanden Vom Lieferanten angegeben |
| Alkoholtest | 95 % Alkohol: bestanden Vom Lieferanten angegeben |
| Benzintest | Bestanden Vom Lieferanten angegeben |
| Thermoschocktest | -40 bis +70 °C, 7 Zyklen, 48 h Vom Lieferanten angegeben Testbedingungen, keine Bewertung |
| Temperaturzyklustest | -40 bis +70 °C, 7 Zyklen, 48 h Vom Lieferanten angegeben Testbedingungen, keine Bewertung |
| Verpackung | Luftpolstertasche, Karton |
|---|---|
| Lieferformat | Einzelstücke |
4.0Die Zahlen lesen
Was die Zahlen sagen und was nicht
Neben seinen Nachbarn
Für die MHP-70x25-TF-Vergleiche unten werden vom Lieferanten angegebene Datensätze verwendet.
Die vom Lieferanten angegebene Schlagzeile des MHP-70x25-TF beträgt bis zu 3 m (EIRP 4 W, auf Metall).
Die nächst kleinere Katalogfläche des MHP-70x25-TF ist MHP-85x20-TF (85 x 20 x 11 mm). MHP-70x25-TF bis MHP-85x20-TF: Länge erhöht sich um 15 mm, Breite verringert sich um 5 mm und Höhe erhöht sich um 6 mm. Vom Lieferanten angegeben (EIRP 4 W, auf Metall): bis zu 3 m für MHP-70x25-TF; bis zu 6 m für MHP-85x20-TF. Die Reichweite des ATID AT880-Handhelds mit Metalleinführung beträgt bis zu 1,5 m für MHP-70x25-TF, gegenüber 4 m für MHP-85x20-TF (vom Lieferanten angegeben). Die Chipauswahl ändert sich von MHP-70x25-TFs NXP UCODE 7m zu MHP-85x20-TFs Impinj Monza 4QT. Angegebenes Gewicht: MHP-70x25-TF ca. 5 g; MHP-85x20-TF etwa 10 g.
Die nächstgrößere Katalogfläche des MHP-70x25-TF ist MHP-155x30-TF (155 x 30 x 10 mm). MHP-70x25-TF bis MHP-155x30-TF: Länge erhöht sich um 85 mm, Breite erhöht sich um 5 mm und Höhe erhöht sich um 5 mm. Vom Lieferanten angegeben (EIRP 4 W, auf Metall): bis zu 3 m für MHP-70x25-TF; bis zu 12 m für MHP-155x30-TF. Angegebenes Gewicht: MHP-70x25-TF ca. 5 g; MHP-155x30-TF ca. 28 g.
Wer gibt diese Zahlen an?
Bei jeder Leistungsangabe auf dieser Seite handelt es sich um eine Lieferantenaussage: Leseentfernung, Waschlebensdauer, Temperatur, Tests, Druck und Datenspeicherung. TagBrio hat sie nicht getestet und es wird kein Testbericht, Labor oder Standard für sie zitiert. Ein Testumschlag ist eine Bedingung eines Tests, keine Bewertung. Bestätigen Sie jede Zahl, die Ihnen wichtig ist, anhand von Mustern, an Ihren eigenen Artikeln und mit Ihrem eigenen Lesegerät.
5.0Montage
Wie es befestigt ist
-
Allgemeines Schema der Methode. Dieses Tag wird nicht angezeigt. -
Allgemeines Schema der Methode. Dieses Tag wird nicht angezeigt. -
Allgemeines Schema der Methode. Dieses Tag wird nicht angezeigt. -
Allgemeines Schema der Methode. Dieses Tag wird nicht angezeigt.
6.0Varianten
Varianten und Chips
| Region | Band | Bestellsuffix |
|---|---|---|
| FCC (USA) | 902 bis 928 MHz | FCC |
| ETSI (EU, UK) | 865 bis 868 MHz | ETSI |
| China | Band nicht angegeben | Nicht angegeben |
| Chip | Erinnerung |
|---|---|
| NXP UCODE 7m | EPC 96 Bit, Benutzer 32 Bit |
| NXP UCODE 8 | EPC 128 Bit, kein Benutzerspeicher |
| Chip | Vom Anbieter veröffentlichter Speicher | Quelle |
|---|---|---|
| NXP UCODE 7m | Benutzer 32 Bit | NXP UCODE 7 und UCODE 7m Produktseite Lesen Sie weiter |
| NXP UCODE 8 | EPC 128 Bit, kein Benutzerspeicher | NXP UCODE 8 und UCODE 8m Produktseite Lesen Sie weiter |
7.0Im Vergleich
Betrachten Sie stattdessen diese und vergleichen Sie die Nachbarn
| Modell | Schauen Sie es sich an, wenn | Was seine Aufzeichnung sagt |
|---|---|---|
| Auf Metall montiertes Schild mit Kunststoffgehäuse, 35 x 12 mm MHP-35x12-TF | Sie benötigen einen längeren angegebenen Leseabstand | MHP-35x12-TF ist mit 35 x 12 x 5,1 mm das kleinste Modell der Familie, das mehr aussagt. Unter der gleichen angegebenen Basis (EIRP 4 W, auf Metall) wird 4 m gegenüber 3 m angegeben. |
| Auf Metall montiertes Schild mit Kunststoffgehäuse, 85 x 20 mm MHP-85x20-TF | Die verfügbare Fläche ist kleiner als 70 x 25 mm | MHP-85x20-TF ist mit 85 x 20 x 11 mm das nächst kleinere Modell der Familie. Unter der gleichen angegebenen Basis (EIRP 4 W, auf Metall) werden 6 m gegenüber 3 m angegeben. |
| Auf Metall montiertes Schild mit Kunststoffgehäuse, 46 x 31 mm MHP-46x31-TF | Das Tag wird im Betrieb heißer als 70 °C | MHP-46x31-TF gibt ein Betriebsmaximum von 95 °C an und ist 46 x 31 x 7,5 mm groß. Unter der gleichen angegebenen Basis (EIRP 4 W, auf Metall) werden 6 m gegenüber 3 m angegeben. |
| Flexibler PET-Anhänger auf Metall, 73 x 25 mm MFL-73x25-T | Es sind weniger als 5 mm Höhe verfügbar | MFL-73x25-T ist 1,7 mm hoch (73 x 25 x 1,7 mm) und gehört zu einer anderen Familie. Unter der gleichen angegebenen Basis (EIRP 4 W, auf Metall) wird 3 m gegenüber 3 m angegeben. |
| Spezifikation | Auf Metall montiertes Schild mit Kunststoffgehäuse, 70 x 25 mm MHP-70x25-TF Dieses Modell | Auf Metall montiertes Schild mit Kunststoffgehäuse, 85 x 20 mm MHP-85x20-TF | Auf Metall montiertes Schild mit Kunststoffgehäuse, 46 x 31 mm MHP-46x31-TF | Auf Metall montiertes Schild mit Kunststoffgehäuse, 37 x 14 mm MHP-37x14-TF |
|---|---|---|---|---|
| Größe (L x B x H) | 70 x 25 x 5 mm | 85 x 20 x 11 mm | 46 x 31 x 7.5 mm | 37 x 14 x 5.9 mm |
| Gewicht | etwa 5 g | etwa 10 g | etwa 21 g | etwa 6,5 g |
| Chip-Optionen | NXP UCODE 7m, NXP UCODE 8 | Impinj Monza 4QT, Impinj Monza R6 | Alien Higgs-3 | Alien Higgs-3 |
| Speicher per Chip | NXP UCODE 7m: EPC 96 Bit, Benutzer 32 Bit; NXP UCODE 8: EPC 128 Bit, kein Benutzerspeicher | Nicht angegeben | Nicht angegeben | Nicht angegeben |
| Montage | Schrauben, Nieten, Kleber, Klebeband | Schrauben, Nieten, Kleber, Klebeband | Schrauben, Nieten, Kleber, Klebeband | Schrauben, Nieten, Kleber, Klebeband |
| Betriebstemperatur | -40 bis +70 °C Vom Lieferanten angegeben | -25 bis +70 °C Vom Lieferanten angegeben | -25 bis +95 °C Vom Lieferanten angegeben | -25 bis +115 °C Vom Lieferanten angegeben |
8.0Fragen
Fragen zum MHP-70x25-TF
Aus dem Protokoll zitierte Antworten
Wie weit kann der MHP-70x25-TF gelesen werden?
Der Anbieter gibt bis zu 3 m (EIRP 4 W, auf Metall) und bis zu 1,5 m (ATID AT880 Handheld, auf Metall) an. TagBrio hat keine der beiden Figuren getestet, lesen Sie also selbst ein Beispiel, bevor Sie sich darauf verlassen.
Wie wird der MHP-70x25-TF befestigt?
Auf der Platte sind Klebeband, Schraube, Niete und Kleber aufgeführt. Bestätigen Sie die Befestigung auf Ihrem eigenen Material und Ihrer Oberfläche, bevor Sie in großen Mengen bestellen.
Welche Temperaturen gibt der MHP-70x25-TF an?
Der Lieferant gibt einen Betriebsbereich von -40 bis +70 °C und einen Lagerbereich von -25 bis +70 °C an. Ein Lagerbereich ist kein Betriebsbereich und ein Testbereich ist keine Bewertung. Beides ist vom Lieferanten angegeben.
Welchen Chip und Speicher listet der MHP-70x25-TF auf?
Im Datensatz sind NXP UCODE 7m und NXP UCODE 8 als Chipoptionen aufgeführt.
In welchen Frequenzvarianten gibt es den MHP-70x25-TF?
FCC bei 902 bis 928 MHz und ETSI bei 865 bis 868 MHz. Die Platte nennt auch China, gibt aber keine Band an, daher ist auf dieser Seite keine aufgeführt. Geben Sie an, in welcher Region die Tags gelesen werden, wenn Sie ein Angebot anfordern.
Kann der MHP-70x25-TF kodiert bzw. beschriftet werden?
Das Protokoll listet Vorkodierung, Laserbeschriftung und Logodruck auf. Fragen Sie das Team, welche Kombination für Ihre Bestellung verfügbar ist.
Testen Sie es auf Ihrer eigenen Oberfläche
Muster werden auf Anfrage bearbeitet. Das Team bestätigt Verfügbarkeit und Bedingungen per E-Mail.
