FR4-On-Metal-Tags

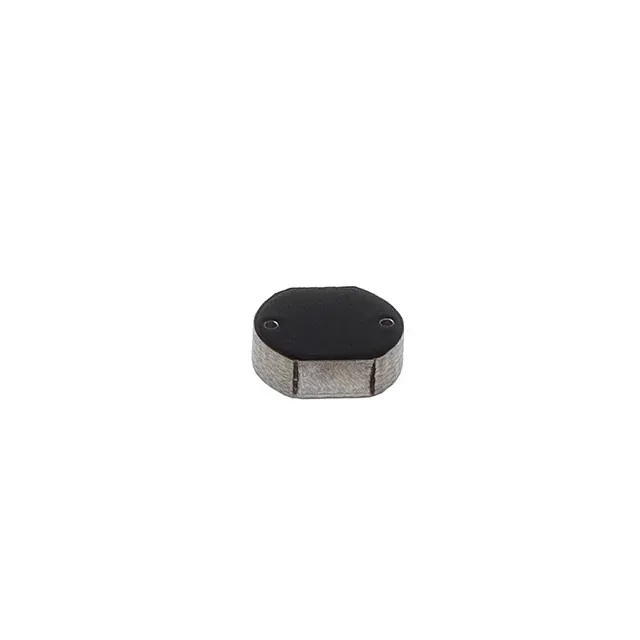

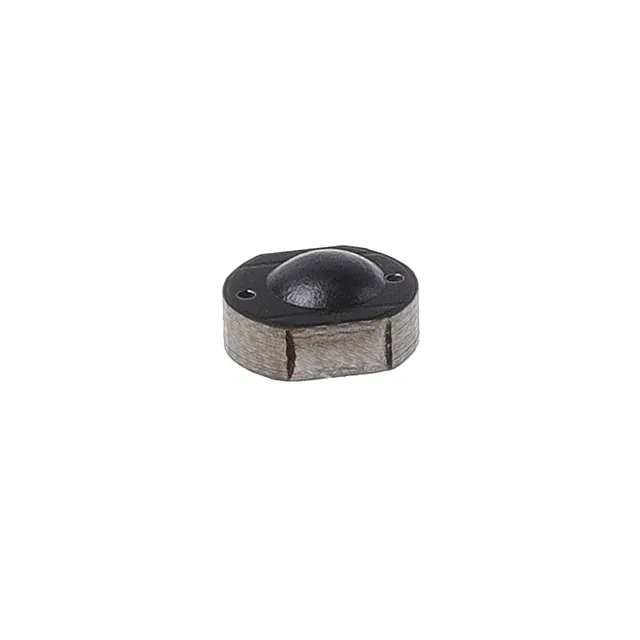

FR4-Tag auf Metall, 10 mm Durchmesser. (MFR-D10-T)
Kurze Antwort
- Größe
- 10 mm Durchmesser, 3 mm hoch
- Angegebene Leseentfernung
- bis 0,8 m
- Vom Lieferanten angegeben. EIRP 4 W, auf Metall
- Betrieb
- -25 bis +85 °C
- Vom Lieferanten angegeben
- Erinnerung
- EPC 128 Bit, Benutzer 496 Bit
- Gewicht
- etwa 1 g
1.0Auf einen Blick
Produktansichten und angegebene Zahlen
Angegebene Leseentfernung
- bis 0,8 m EIRP 4 W, auf Metall Vom Lieferanten angegeben
- bis zu 0,1 m Handlesegerät, ATID AT880, auf Metall Vom Lieferanten angegeben
Temperatur
Lagertemperatur -30 bis +110 °C Vom Lieferanten angegeben
Betriebstemperatur -25 bis +85 °C Vom Lieferanten angegeben
2.0Wählen
Wählen Sie den MFR-D10-T oder suchen Sie woanders
Dafür
- Wählen Sie es, wenn die verfügbare Oberfläche klein ist: Mit einem Durchmesser von 10 mm ist es das fünftkleinste der 19 FR4-Aufmetalletiketten in der Familie, auf denen eine Größe angegeben ist.
- Wählen Sie es, wenn Sie Benutzerspeicher benötigen: Im Datensatz sind 496 Bit davon neben 128 Bit EPC-Speicher (vom Lieferanten angegeben) angegeben.
Gegen
- Vermeiden Sie es, wenn Sie mehr als 0,8 m Leseabstand benötigen: Das ist der angegebene Wert (EIRP 4 W, auf Metall), und 16 der 19 FR4-Tags auf Metall, die diesen Stand angeben, geben mehr an, bis zu 6,5 m.
- Vermeiden Sie es, wenn Sie es mit Schrauben, Nieten oder Kleber befestigen möchten: Im Protokoll ist nur Klebeband aufgeführt.
- Vermeiden Sie es, wenn das Etikett im Betrieb heißer als 85 °C wird: Das ist das angegebene Betriebsmaximum, und der höhere Lagerwert von 110 °C ist kein Betriebswert.
3.0Spezifikationen
Spezifikationen
| Modellcode | MFR-D10-T |
|---|---|
| Körpermaterial | FR4 |
| Farbe | schwarz |
| Montage | Klebeband |
| Markierungs- und Kodierungsoptionen | Vorkodierung, Oberflächenlackierung |
| Durchmesser und Höhe | 10 mm Durchmesser, 3 mm hoch |
|---|---|
| Gewicht | etwa 1 g |
| Chip-Optionen | Impinj Monza 4QT |
|---|---|
| Frequenz, FCC (USA) | 902 bis 928 MHz |
| Frequenz, ETSI (EU, UK) | 865 bis 868 MHz |
| Frequenz, China | Band nicht angegeben |
| Erinnerung | EPC 128 Bit, Benutzer 496 Bit |
| Lesen und schreiben | EPC und Benutzerspeicher |
| Luftschnittstelle | EPC Klasse 1 Gen 2; ISO 18000-6C |
| Stromquelle | Passiv, keine Batterie |
| Leseentfernung, bis zu | 0.8 m Vom Lieferanten angegeben EIRP 4 W, auf Metall |
| Leseentfernung, bis zu | 0.1 m Vom Lieferanten angegeben Handlesegerät, ATID AT880, auf Metall |
| Datenaufbewahrung | 50 Jahre Vom Lieferanten angegeben |
| Lagertemperatur | -30 bis +110 °C Vom Lieferanten angegeben |
|---|---|
| Betriebstemperatur | -25 bis +85 °C Vom Lieferanten angegeben |
| Lagerfeuchtigkeit | 5 bis 95 % relative Luftfeuchtigkeit Vom Lieferanten angegeben |
| Falltest | 1 m, 200 Stürze: bestanden Vom Lieferanten angegeben |
| Alkoholtest | 95 % Alkohol: bestanden Vom Lieferanten angegeben |
| Benzintest | Bestanden Vom Lieferanten angegeben |
| Thermoschocktest | -40 bis +150 °C, 7 Zyklen, 48 h Vom Lieferanten angegeben Testbedingungen, keine Bewertung |
| Temperaturzyklustest | -40 bis +120 °C, 7 Zyklen, 48 h Vom Lieferanten angegeben Testbedingungen, keine Bewertung |
| Verpackung | Luftpolstertasche, Karton |
|---|---|
| Lieferformat | Einzelstücke |
4.0Die Zahlen lesen
Was die Zahlen sagen und was nicht
Neben seinen Nachbarn
Für die MFR-D10-T-Vergleiche unten werden vom Lieferanten angegebene Datensätze verwendet.
Die vom Lieferanten angegebene Schlaglinie des MFR-D10-T beträgt bis zu 0,8 m (EIRP 4 W, auf Metall).
Die nächst kleinere Katalogfläche von MFR-D10-T ist MFR-12x7-T (12 x 7 x 3 mm). MFR-D10-T zu MFR-12x7-T: Der runde Umriss mit 10 mm Durchmesser ändert sich in einen rechteckigen mit 12 x 7 mm. Vom Lieferanten angegeben (EIRP 4 W, auf Metall): bis zu 0,8 m für MFR-D10-T; bis zu 1 m für MFR-12x7-T. Das ATID AT880-Handgerät mit Metalleinführung beträgt bis zu 0,1 m für MFR-D10-T, gegenüber 0,45 m für MFR-12x7-T (vom Lieferanten angegeben). Die Chipauswahl ändert sich von MFR-D10-Ts Impinj Monza 4QT zu MFR-12x7-Ts NXP UCODE 8.
Die nächstgrößere Katalogfläche des MFR-D10-T ist MFR-13x9-T (13 x 9 x 3 mm). MFR-D10-T bis MFR-13x9-T: Der runde Umriss mit 10 mm Durchmesser ändert sich in einen rechteckigen mit 13 x 9 mm. Vom Lieferanten angegeben (EIRP 4 W, auf Metall): bis zu 0,8 m für MFR-D10-T; bis zu 1 m für MFR-13x9-T. Die Reichweite des ATID AT880-Handgeräts bei Metalleinführung beträgt bis zu 0,1 m für MFR-D10-T, gegenüber 0,6 m für MFR-13x9-T (vom Lieferanten angegeben). Die Chipauswahl ändert sich von MFR-D10-Ts Impinj Monza 4QT zu MFR-13x9-Ts NXP UCODE 8.
Wer gibt diese Zahlen an?
Bei jeder Leistungsangabe auf dieser Seite handelt es sich um eine Lieferantenaussage: Leseentfernung, Waschlebensdauer, Temperatur, Tests, Druck und Datenspeicherung. TagBrio hat sie nicht getestet und es wird kein Testbericht, Labor oder Standard für sie zitiert. Ein Testumschlag ist eine Bedingung eines Tests, keine Bewertung. Bestätigen Sie jede Zahl, die Ihnen wichtig ist, anhand von Mustern, an Ihren eigenen Artikeln und mit Ihrem eigenen Lesegerät.
5.0Montage
Wie es befestigt ist
-
Allgemeines Schema der Methode. Dieses Tag wird nicht angezeigt.
6.0Varianten
Varianten und Chips
| Region | Band | Bestellsuffix |
|---|---|---|
| FCC (USA) | 902 bis 928 MHz | FCC |
| ETSI (EU, UK) | 865 bis 868 MHz | ETSI |
| China | Band nicht angegeben | Nicht angegeben |
| Chip | Vom Anbieter veröffentlichter Speicher | Quelle |
|---|---|---|
| Impinj Monza 4QT | EPC 128 Bit, Benutzer 512 Bit | Impinj Monza 4QT Produktseite und verlinkte Vergleichstabelle Lesen Sie weiter |
Impinj veröffentlicht Monza 4QT mit 512 Bit Benutzerspeicher gegenüber 496 Bit in der Speicherzeile. Die Speicherzeile ist die Zahl des Lieferanten für dieses Tag. Lesen Sie den Speicher einer Probe, bevor Sie sich auf eine der beiden Zahlen verlassen.
7.0Im Vergleich
Betrachten Sie stattdessen diese und vergleichen Sie die Nachbarn
| Modell | Schauen Sie es sich an, wenn | Was seine Aufzeichnung sagt |
|---|---|---|
| FR4-Tag auf Metall, 10 x 5 mm MFR-10x5-T | Sie benötigen einen längeren angegebenen Leseabstand | MFR-10x5-T ist mit 10 x 5 x 3 mm das kleinste Modell der Familie, das mehr aussagt. Unter der gleichen angegebenen Basis (EIRP 4 W, auf Metall) wird 1 m gegenüber 0,8 m angegeben. |
| FR4-Tag auf Metall, 12 x 7 mm MFR-12x7-T | Die verfügbare Oberfläche ist kleiner als 10 mm Durchmesser | MFR-12x7-T ist 12 x 7 x 3 mm groß und das nächst kleinere Modell der Familie. Unter der gleichen angegebenen Basis (EIRP 4 W, auf Metall) wird 1 m gegenüber 0,8 m angegeben. |
| FR4-Tag auf Metall, 90 x 5 mm MFR-90x5-TF | Klebeband allein ist nicht akzeptabel | MFR-90x5-TF umfasst Klebeband, Schrauben, Nieten und Kleber und ist 90 x 5 x 3 mm groß. Unter der gleichen angegebenen Basis (EIRP 4 W, auf Metall) werden 2 m gegenüber 0,8 m angegeben. |
| Auf Metall montiertes Schild mit Kunststoffgehäuse, 37 x 14 mm MHP-37x14-TF | Das Tag wird im Betrieb heißer als 85 °C | MHP-37x14-TF gibt eine maximale Betriebstemperatur von 115 °C an und ist 37 x 14 x 5,9 mm groß, in einer anderen Familie. Unter der gleichen angegebenen Basis (EIRP 4 W, auf Metall) werden 3 m gegenüber 0,8 m angegeben. |
| Spezifikation | FR4-Tag auf Metall, 10 mm Durchmesser. MFR-D10-T Dieses Modell | FR4-Tag auf Metall, 12 x 7 mm MFR-12x7-T | FR4-Tag auf Metall, 13 x 9 mm MFR-13x9-T | FR4-Tag auf Metall, 10 x 5 mm MFR-10x5-T |
|---|---|---|---|---|
| Durchmesser und Höhe | 10 mm Durchmesser, 3 mm hoch | 12 x 7 x 3 mm | 13 x 9 x 3 mm | 10 x 5 x 3 mm |
| Gewicht | etwa 1 g | etwa 1 g | etwa 1 g | etwa 1 g |
| Chip-Optionen | Impinj Monza 4QT | NXP UCODE 8 | NXP UCODE 8 | NXP UCODE 8 |
| Erinnerung | EPC 128 Bit, Benutzer 496 Bit | EPC 128 Bit | EPC 128 Bit | EPC 128 Bit |
| Montage | Klebeband | Klebeband | Klebeband | Klebeband |
| Betriebstemperatur | -25 bis +85 °C Vom Lieferanten angegeben | -25 bis +85 °C Vom Lieferanten angegeben | -25 bis +85 °C Vom Lieferanten angegeben | -25 bis +85 °C Vom Lieferanten angegeben |
8.0Fragen
Fragen zum MFR-D10-T
Aus dem Protokoll zitierte Antworten
Wie weit kann der MFR-D10-T gelesen werden?
Der Lieferant gibt bis zu 0,8 m (EIRP 4 W, auf Metall) und bis zu 0,1 m (ATID AT880 Handheld, auf Metall) an. TagBrio hat keine der beiden Figuren getestet, lesen Sie also selbst ein Beispiel, bevor Sie sich darauf verlassen.
Wie wird der MFR-D10-T befestigt?
Die Aufzeichnung listet Klebeband auf. Bestätigen Sie die Befestigung auf Ihrem eigenen Material und Ihrer Oberfläche, bevor Sie in großen Mengen bestellen.
Welche Temperaturen gibt der MFR-D10-T an?
Der Lieferant gibt einen Betriebsbereich von -25 bis +85 °C und einen Lagerbereich von -30 bis +110 °C an. Ein Lagerbereich ist kein Betriebsbereich und ein Testbereich ist keine Bewertung. Beides ist vom Lieferanten angegeben.
Welchen Chip und Speicher listet der MFR-D10-T auf?
Der Datensatz listet Impinj Monza 4QT auf. Speicher: EPC 128 Bit, Benutzer 496 Bit (Lieferantenangabe).
In welchen Frequenzvarianten gibt es den MFR-D10-T?
FCC bei 902 bis 928 MHz und ETSI bei 865 bis 868 MHz. Die Platte nennt auch China, gibt aber keine Band an, daher ist auf dieser Seite keine aufgeführt. Geben Sie an, in welcher Region die Tags gelesen werden, wenn Sie ein Angebot anfordern.
Kann der MFR-D10-T kodiert oder markiert werden?
Der Datensatz listet Vorkodierung und Oberflächenbemalung auf. Fragen Sie das Team, welche Kombination für Ihre Bestellung verfügbar ist.
