- Textiler Wäschetag 70 x 15 mm
Textile Wäschetags
UHF-RFID-Wäschetag zum Heißsiegeln, 70 x 15 mm (LTX-70x15-SH)
Kurzantwort
- Größe
- 70 x 15 x 1.5 mm
- Befestigung
- mit Faden eingenäht, Tasche oder Saum und Heißsiegeln
- Angegebene Lesereichweite
- bis zu 5.5 m
- Vom Lieferanten angegeben. ERP 2 W, Oberfläche nicht angegeben
- Waschzyklen
- 200
- Vom Lieferanten angegeben; oder 24 Monate ab Versand, je nachdem, was zuerst eintritt.
- Speicher
- EPC 96 Bit
1.0Musterplanung
Vor der Musteranfrage die Passform vergleichen
Wählen Sie dieses Modell, wenn Sie Heißsiegeln, Tasche, Saum oder Einnähen besprechen möchten. Vergleichen Sie es vor der Wahl der Befestigung mit dem Modell, das nur zum Einnähen vorgesehen ist.
LTX-70x15-SH
Dieses Modell
- Befestigung
-
- Mit Faden vernäht
- Tasche oder Saum
- Heißsiegeln
- Chip-Optionen
-
- NXP UCODE 7m
- Größe
- 70 x 15 x 1.5 mm
LTX-70x15-S
Spezifikationen anzeigen LTX-70x15-S- Befestigung
-
- Mit Faden vernäht
- Chip-Optionen
-
- NXP UCODE 7m
- NXP UCODE 8
- Größe
- 70 x 15 x 1.5 mm
Hilfreiche Angaben für Muster oder Angebote
Beginnen Sie mit dem Artikel, der ungefähren Menge und dem Lieferland. Ergänzen Sie Angaben zum Lesegerät und Waschprozess, sobald sie vorliegen.
- Geben Sie an, ob Sie das Muster einnähen, in einer Tasche oder einem Saum unterbringen oder durch Heißsiegelung befestigen möchten.
- Dokumentieren Sie die Befestigung und ihre Einstellungen, das Textil und das Lesegerät. Prüfen Sie anschließend die Befestigung und die Leseergebnisse in Ihrem eigenen Waschprozess.
Mustermengen, Kosten, Mindestbestellmengen und Versandtermine werden für Ihre Anfrage bestätigt.
2.0Auf einen Blick

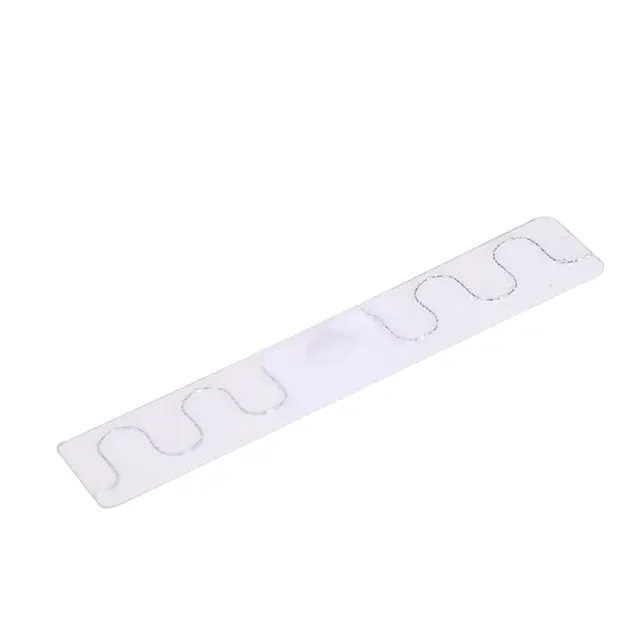

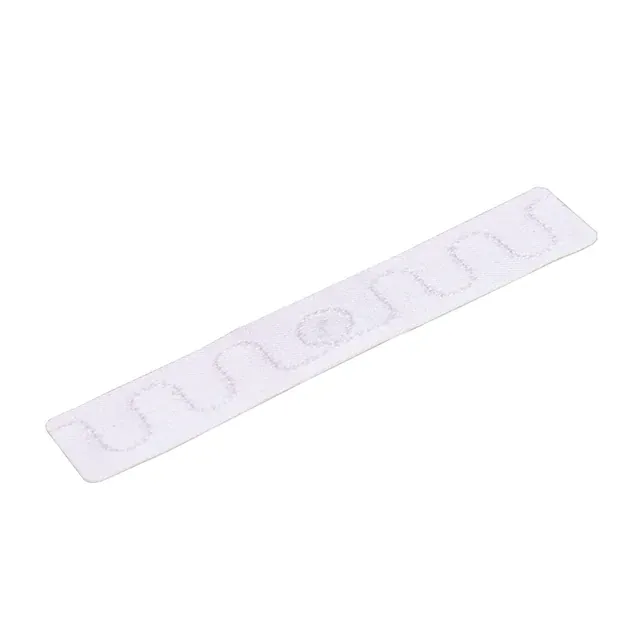

Produktansichten und angegebene Werte
Angegebene Lesereichweite
- bis zu 5.5 m ERP 2 W (ca. 3,28 W EIRP, abgeleitet), Oberfläche nicht angegeben Vom Lieferanten angegeben
- bis zu 2 m Handlesegerät, ATID AT880, Oberfläche nicht angegeben Vom Lieferanten angegeben
Temperatur
Lagertemperatur -40 bis +85 °C Vom Lieferanten angegeben
Waschlebensdauer
3.0Auswahl
Eignung und Grenzen von LTX-70x15-SH
Wann dieses Modell passt
- Wählen Sie ihn, wenn die zur Verfügung stehende Fläche klein ist: Mit 70 x 15 mm ist er der zweitkleinste der 5 textilen Wäscheanhänger in der Familie, auf denen eine Größe angegeben ist.
- Wählen Sie es, wenn Sie es mit Beutel, Saum oder Heißsiegel befestigen möchten: Die Liste listet sie auf, und nur eines der 5 anderen Modelle in der Familie listet sie alle auf.
- Wählen Sie diese Option, wenn 200 Waschzyklen erforderlich sind: Der Lieferant gibt 200 oder 24 Monate ab Versanddatum an, je nachdem, was zuerst eintritt. Bestätigen Sie dies mit einem Waschversuch an Ihren eigenen Artikeln.
Wann dieses Modell nicht passt
- Vermeiden Sie es, wenn Sie es mit einem Kabelbinder befestigen möchten: Die Platten werden nur mit Faden, Tasche oder Saum genäht und heißversiegelt.
- Bei Bedarf an Benutzerspeicher wählen Sie ein anderes Modell: Das Datenblatt nennt nur EPC-Speicher.
- Vermeiden Sie es, allein auf dieser Seite über die Temperatur zu entscheiden: Im Protokoll ist ein Lagerbereich von -40 bis +85 °C angegeben, aber kein Betriebsbereich.
4.0Spezifikationen
Spezifikationen
| Modellcode | LTX-70x15-SH |
|---|---|
| Tag-Material | Textil |
| Farbe | weiß |
| Befestigung | Vernähen, Tasche oder Saum; Heißsiegeln |
| Heißsiegelparameter | 215 °C für 12 bis 15 s bei 0,6 bis 0,8 MPa Mindestens 210 °C |
| Größe (L x B x H) | 70 x 15 x 1.5 mm |
|---|---|
| Gewicht | etwa 0,7 g |
| Chip-Optionen | NXP UCODE 7m |
|---|---|
| Frequenz, FCC (USA) | 902 bis 928 MHz |
| Frequenz, ETSI (EU, UK) | 865 bis 868 MHz |
| Frequenz, China | Band nicht angegeben |
| Speicher | EPC 96 Bit |
| Lesen und schreiben | EPC-Speicher |
| Luftschnittstellenprotokoll | EPC Class 1 Gen 2; ISO 18000-6C |
| Polarisation | Linear |
| Energieversorgung | Passiv, ohne Batterie |
| Lesereichweite, bis zu | 5.5 m Vom Lieferanten angegeben ERP 2 W (ca. 3,28 W EIRP, abgeleitet), Oberfläche nicht angegeben |
| Lesereichweite, bis zu | 2 m Vom Lieferanten angegeben Handlesegerät, ATID AT880, Oberfläche nicht angegeben |
| Datenerhalt | 20 Jahre Vom Lieferanten angegeben |
| Lagertemperatur | -40 bis +85 °C Vom Lieferanten angegeben |
|---|---|
| Waschzyklen | 200 Zyklen Vom Lieferanten angegeben Oder 24 Monate ab Versanddatum, je nachdem, was zuerst eintritt |
| Druckfestigkeit | 60 bar Vom Lieferanten angegeben |
| Verpackung | Antistatikbeutel, Karton |
|---|---|
| Lieferformat | Einzelstücke |
5.0Angegebene Werte richtig einordnen
Aussagekraft und Grenzen der Werte
Vergleich mit ähnlichen Modellen
Die folgenden Vergleiche für LTX-70x15-SH beruhen auf Lieferantenangaben.
LTX-70x15-SH, LTX-70x15-S, LTX-58x15-S und LTX-75x15-SC teilen sich eine vom Lieferanten angegebene Lesedecke von 5,5 m (ERP 2 W, Oberfläche nicht angegeben).
LTX-70x15-SH und LTX-70x15-S (70 x 15 x 1,5 mm) nehmen die gleiche angegebene Grundfläche ein. Beim Ersetzen von LTX-70x15-SH durch LTX-70x15-S gehen die aufgeführten Beutel- oder Saum- und Heißsiegeloptionen verloren. LTX-70x15-S-Listen mit Faden genäht. Wenn Sie NXP UCODE 8 auswählen, ist LTX-70x15-S der Datensatz, der es auflistet; LTX-70x15-SH nennt diese Option nicht.
Die nächst kleinere Katalogfläche des LTX-70x15-SH ist LTX-58x15-S (58 x 15 x 1,5 mm). LTX-70x15-SH bis LTX-58x15-S: Länge verringert sich um 12 mm. Beim Ersetzen von LTX-70x15-SH durch LTX-58x15-S gehen die aufgeführten Beutel- oder Saum- und Heißsiegeloptionen verloren. LTX-58x15-S-Listen mit Faden genäht. Die Chipauswahl ändert sich von NXP UCODE 7m des LTX-70x15-SH zu Impinj Monza R6-P des LTX-58x15-S. Angegebenes Gewicht: LTX-70x15-SH ca. 0,7 g; LTX-58x15-S ca. 0,6 g.
Das Modell mit der nächstgrößeren Grundfläche im Katalog ist LTX-75x15-SC (75 x 15 x 1,5 mm). Beim Wechsel von LTX-70x15-SH zu LTX-75x15-SC nimmt die Länge um 5 mm zu. LTX-70x15-SH nennt Tasche oder Saum sowie Heißsiegeln; LTX-75x15-SC nennt stattdessen Kabelbinder. Für beide ist außerdem das Annähen mit Faden aufgeführt. NXP UCODE 8 ist in den Daten von LTX-75x15-SC aufgeführt; LTX-70x15-SH nennt diese Option nicht.
Quelle der angegebenen Werte
Bei jeder Leistungsangabe auf dieser Seite handelt es sich um eine Lieferantenaussage: Leseentfernung, Waschlebensdauer, Temperatur, Tests, Druck und Datenspeicherung. TagBrio hat sie nicht getestet und es wird kein Testbericht, Labor oder Standard für sie zitiert. Ein Testumschlag ist eine Bedingung eines Tests, keine Bewertung. Bestätigen Sie jede Zahl, die Ihnen wichtig ist, anhand von Mustern, an Ihren eigenen Artikeln und mit Ihrem eigenen Lesegerät.
6.0Befestigung
Befestigung des Tags
-
Allgemeines Schema der Methode. Dieses Tag wird nicht angezeigt. -
Allgemeines Schema der Methode. Dieses Tag wird nicht angezeigt. -
Allgemeines Schema der Methode. Dieses Tag wird nicht angezeigt.
7.0Varianten
Varianten und Chips
| Region | Band | Bestellsuffix |
|---|---|---|
| FCC (USA) | 902 bis 928 MHz | FCC |
| ETSI (EU, UK) | 865 bis 868 MHz | ETSI |
| China | Band nicht angegeben | Nicht angegeben |
| Chip | Vom Chiphersteller veröffentlichter Speicher | Quelle |
|---|---|---|
| NXP UCODE 7m | Benutzerspeicher: 32 bit | NXP UCODE 7 und UCODE 7m Produktseite Abgerufen am |
8.0Im Vergleich
Alternativen und ähnliche Modelle vergleichen
| Modell | Wann dieses Modell infrage kommt | Angaben im Datenblatt |
|---|---|---|
| Textiler Wäschetag 58 x 15 mm LTX-58x15-S | Die verfügbare Fläche ist kleiner als 70 x 15 mm | LTX-58x15-S ist mit 58 x 15 x 1,5 mm das nächst kleinere Modell der Familie. Unter dem gleichen angegebenen Fundament (ERP 2 W, Oberfläche nicht angegeben) werden 5,5 m gegenüber 5,5 m angegeben. |
| Textiler Wäschetag 70 x 17 mm LTX-70x17-S | Sie benötigen Benutzerspeicher | LTX-70x17-S verfügt über 32 Bit Benutzerspeicher und ist 70 x 17 x 1,5 mm groß. |
| Spezifikation | Textiler Wäschetag 70 x 15 mm LTX-70x15-SH Dieses Modell | Textiler Wäschetag 70 x 15 mm LTX-70x15-S | Textiler Wäschetag 75 x 15 mm LTX-75x15-SC | Textiler Wäschetag 70 x 17 mm LTX-70x17-S |
|---|---|---|---|---|
| Größe (L x B x H) | 70 x 15 x 1.5 mm | 70 x 15 x 1.5 mm | 75 x 15 x 1.5 mm | 70 x 17 x 1.5 mm |
| Gewicht | etwa 0,7 g | etwa 0,7 g | etwa 0,7 g | etwa 0,6 g |
| Chip-Optionen | NXP UCODE 7m | NXP UCODE 7m, NXP UCODE 8 | NXP UCODE 7m, NXP UCODE 8 | Impinj Monza R6-P |
| Speicher | EPC 96 Bit | EPC 96 Bit | EPC 96 Bit | EPC-Speicher: 96 bit; Benutzerspeicher: 32 bit |
| Befestigung | Vernähen, Tasche oder Saum; Heißsiegeln | Mit Faden vernäht | Vernähen oder Kabelbinder | Mit Faden vernäht |
| Betriebstemperatur | Nicht angegeben | Nicht angegeben | Nicht angegeben | Nicht angegeben |
9.0Fragen
Fragen zum LTX-70x15-SH
Antworten auf Grundlage des Datenblatts
Wie weit kann der LTX-70x15-SH gelesen werden?
Der Lieferant nennt eine Lesereichweite von bis zu 5,5 m (ERP 2 W, Oberfläche nicht angegeben) und bis zu 2 m (ATID AT880 Handheld-Lesegerät, Oberfläche nicht angegeben). TagBrio hat diese Werte nicht überprüft. Testen Sie ein Muster an Ihrem eigenen Gegenstand, bevor Sie sich darauf verlassen.
Wie wird LTX-70x15-SH befestigt?
Die Platten sind mit Faden, Beutel oder Saum genäht und heißversiegelt. Für die Heißsiegelung gibt der Lieferant 215 °C für 12 bis 15 s bei 0,6 bis 0,8 MPa an. Bestätigen Sie die Befestigung auf Ihrem eigenen Material und Ihrer Oberfläche, bevor Sie in großen Mengen bestellen.
Welche Temperaturen sind für LTX-70x15-SH angegeben?
Der Lieferant gibt einen Lagerbereich von -40 bis +85 °C an. Ein Lagerbereich ist kein Betriebsbereich und ein Testbereich ist keine Bewertung. Beides ist vom Lieferanten angegeben.
Welcher Chip und Speicher sind für LTX-70x15-SH angegeben?
Der Rekord listet NXP UCODE 7m auf. Speicher: EPC 96 Bit (vom Lieferanten angegeben).
Welche Frequenzvarianten gibt es für LTX-70x15-SH?
FCC bei 902 bis 928 MHz und ETSI bei 865 bis 868 MHz. Die Platte nennt auch China, gibt aber keine Band an, daher ist auf dieser Seite keine aufgeführt. Geben Sie an, in welcher Region die Tags gelesen werden, wenn Sie ein Angebot anfordern.
Wie viele Waschzyklen sind für LTX-70x15-SH angegeben?
Der Lieferant gibt 200 Waschzyklen oder 24 Monate ab Versanddatum an, je nachdem, was zuerst eintritt. TagBrio hat es nicht getestet, also führen Sie einen Waschversuch mit Ihren eigenen Artikeln durch.
