Textile Wäschetags

UHF-RFID-Wäschetag zum Einnähen, 70 x 15 mm (LTX-70x15-S)

Kurzantwort

LTX-70x15-S ist ein UHF-RFID-Wäschetag mit den Abmessungen 70 x 15 x 1.5 mm. Angegebene Befestigung: mit Faden eingenäht. Der Lieferant gibt eine Lesereichweite von bis zu 5.5 m an (ERP 2 W, Oberfläche nicht angegeben). Der Lieferant nennt eine Waschlebensdauer von 200 Zyklen oder 24 Monaten ab Versand, je nachdem, was zuerst eintritt.

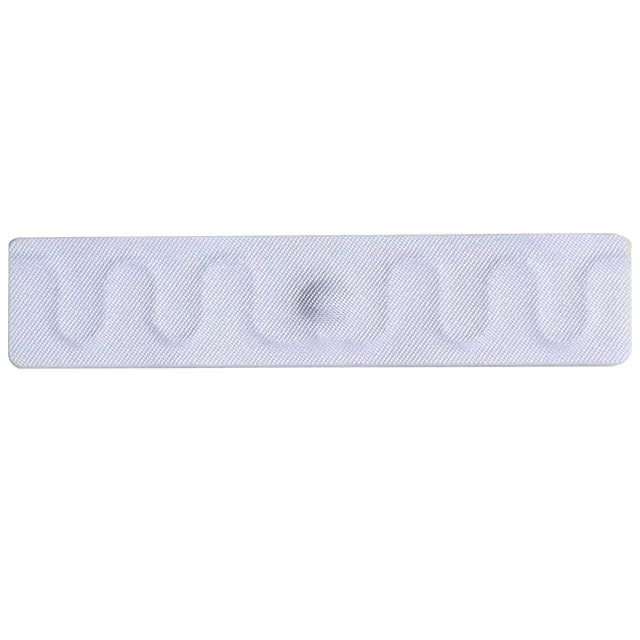

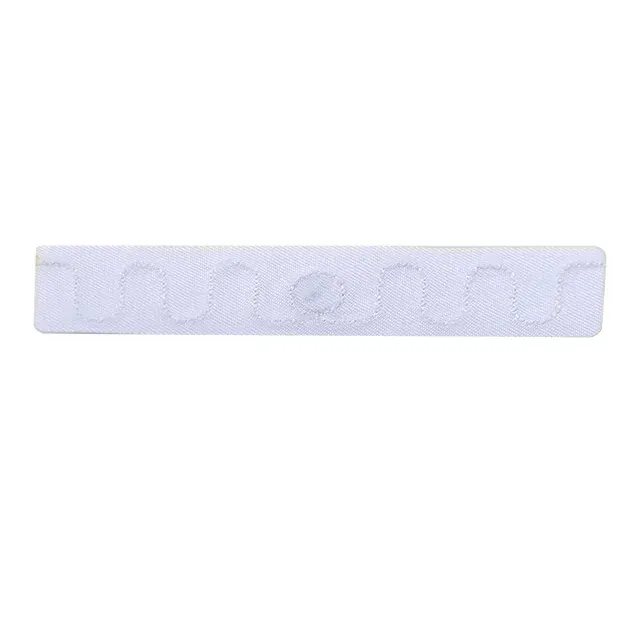

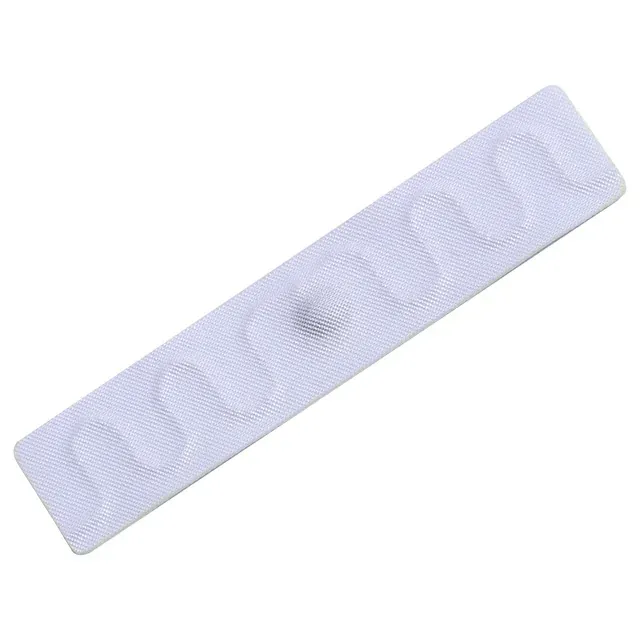

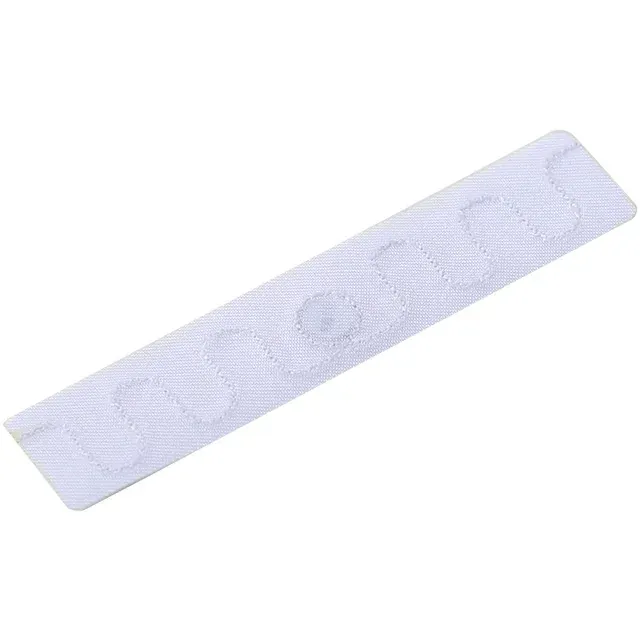

Textiler Wäschetag 70 x 15 mm
Textiler Wäschetag 70 x 15 mm
Größe
70 x 15 x 1.5 mm
Befestigung
mit Faden vernäht
Angegebene Lesereichweite
bis zu 5.5 m
Vom Lieferanten angegeben. ERP 2 W, Oberfläche nicht angegeben
Waschzyklen
200
Vom Lieferanten angegeben; oder 24 Monate ab Versand, je nachdem, was zuerst eintritt.
Speicher
EPC 96 Bit

1.0Musterplanung

Vor der Musteranfrage die Passform vergleichen

Prüfen Sie für einen Einnähtest den verfügbaren Nahtbereich und die Chipoption. Vergleichen Sie das andere Modell mit 70 x 15 mm, wenn Sie Heißsiegeln oder eine Tasche benötigen.

Textiler Wäschetag 70 x 15 mm

LTX-70x15-S

Dieses Modell

Befestigung
  • Mit Faden vernäht
Chip-Optionen
  • NXP UCODE 7m
  • NXP UCODE 8
Größe
70 x 15 x 1.5 mm
Textiler Wäschetag 70 x 15 mm

LTX-70x15-SH

Spezifikationen anzeigen LTX-70x15-SH
Befestigung
  • Mit Faden vernäht
  • Tasche oder Saum
  • Heißsiegeln
Chip-Optionen
  • NXP UCODE 7m
Größe
70 x 15 x 1.5 mm
Beide Modelle als Muster vergleichen

Hilfreiche Angaben für Muster oder Angebote

Beginnen Sie mit dem Artikel, der ungefähren Menge und dem Lieferland. Ergänzen Sie Angaben zum Lesegerät und Waschprozess, sobald sie vorliegen.

  • Geben Sie die Wäsche- oder Bekleidungsart, die Nahtposition und den verfügbaren Platz zum Einnähen an.
  • Dokumentieren Sie das Lesegerät, den Lesepunkt und den Waschprozess. Vergleichen Sie die Befestigung und die Leseergebnisse vor und nach dem Waschen.

Mustermengen, Kosten, Mindestbestellmengen und Versandtermine werden für Ihre Anfrage bestätigt.

2.0Auf einen Blick

Produktansichten und angegebene Werte

Maßzeichnung: Textiler Wäschetag 70 x 15 mmDraufsicht und Seitenansicht eines rechteckigen Teils, 70 mm lang, 15 mm breit, 1,5 mm dick, im gleichen Maßstab gezeichnet. Abmessungen in Millimetern. Es wird ein 20-mm-Maßstabsbalken angezeigt.70 mm15 mm1.5 mmAnsicht von obenSeitenansicht20-mm-Skala
LTX-70x15-S, nach den angegebenen Abmessungen gezeichnet. Maße in Millimetern.

Angegebene Lesereichweite

  • bis zu 5.5 m ERP 2 W (ca. 3,28 W EIRP, abgeleitet), Oberfläche nicht angegeben Vom Lieferanten angegeben
    Lineal von 0 bis 5,5 mEin Lineal von 0 bis 5,5 m. Es ist in einem eigenen Maßstab gezeichnet und kann nicht mit dem Lineal einer anderen angegebenen Entfernung verglichen werden.012345.5 m
  • bis zu 2 m Handlesegerät, ATID AT880, Oberfläche nicht angegeben Vom Lieferanten angegeben
    Lineal von 0 bis 2 mEin Lineal von 0 bis 2 m. Es ist in einem eigenen Maßstab gezeichnet und kann nicht mit dem Lineal einer anderen angegebenen Entfernung verglichen werden.00.511.52 m

Temperatur

Lagertemperatur -40 bis +85 °C Vom Lieferanten angegeben

Lagertemperatur: -40 bis +85 °C, auf einer Skala von -50 bis +200 °CBalken auf einer Skala von -50 bis +200 °C. Der ausgefüllte Bereich reicht von -40 °C bis +85 °C (Lieferantenangabe).-500+50+100+200 °C

Waschlebensdauer

Waschlebensdauer: bis zu 200 Waschzyklen oder 24 Monate ab Versand, je nachdem, was zuerst eintritt (Lieferantenangabe)Skala von 0 bis 200 Waschzyklen. Die angegebene Waschlebensdauer ist auf 200 Waschzyklen oder 24 Monate ab Versand begrenzt, je nachdem, was zuerst eintritt. Die Werte stammen vom Lieferanten.200Waschzyklen050100150200Vom Lieferanten angegebenZusätzlich auf 24 Monate begrenztab Versanddatum

3.0Auswahl

Eignung und Grenzen von LTX-70x15-S

Wann dieses Modell passt

  • Wählen Sie ihn, wenn die zur Verfügung stehende Fläche klein ist: Mit 70 x 15 mm ist er der zweitkleinste der 5 textilen Wäscheanhänger in der Familie, auf denen eine Größe angegeben ist.
  • Wählen Sie diese Option, wenn 200 Waschzyklen erforderlich sind: Der Lieferant gibt 200 oder 24 Monate ab Versanddatum an, je nachdem, was zuerst eintritt. Bestätigen Sie dies mit einem Waschversuch an Ihren eigenen Artikeln.

Wann dieses Modell nicht passt

  • Vermeiden Sie es, wenn Sie es mit Beutel oder Saum, Heißsiegel oder Kabelbinder befestigen möchten: Die Rekordlisten sind nur mit Faden genäht.
  • Bei Bedarf an Benutzerspeicher wählen Sie ein anderes Modell: Das Datenblatt nennt nur EPC-Speicher.
  • Vermeiden Sie es, allein auf dieser Seite über die Temperatur zu entscheiden: Im Protokoll ist ein Lagerbereich von -40 bis +85 °C angegeben, aber kein Betriebsbereich.

4.0Spezifikationen

Spezifikationen

Modellkennzeichnung
Modellcode LTX-70x15-S
Tag-Material Textil
Farbe weiß
Befestigung Mit Faden vernäht
Abmessungen und Gewicht
Größe (L x B x H) 70 x 15 x 1.5 mm
Gewicht etwa 0,7 g
Funkeigenschaften
Chip-Optionen NXP UCODE 7m, NXP UCODE 8
Frequenz, FCC (USA) 902 bis 928 MHz
Frequenz, ETSI (EU, UK) 865 bis 868 MHz
Frequenz, China Band nicht angegeben
Speicher EPC 96 Bit
Lesen und schreiben EPC-Speicher
Luftschnittstellenprotokoll EPC Class 1 Gen 2; ISO 18000-6C
Polarisation Linear
Energieversorgung Passiv, ohne Batterie
Lesereichweite, bis zu 5.5 m Vom Lieferanten angegeben ERP 2 W (ca. 3,28 W EIRP, abgeleitet), Oberfläche nicht angegeben
Lesereichweite, bis zu 2 m Vom Lieferanten angegeben Handlesegerät, ATID AT880, Oberfläche nicht angegeben
Datenerhalt 20 Jahre Vom Lieferanten angegeben
Umwelt und Haltbarkeit
Lagertemperatur -40 bis +85 °C Vom Lieferanten angegeben
Waschzyklen 200 Zyklen Vom Lieferanten angegeben Oder 24 Monate ab Versanddatum, je nachdem, was zuerst eintritt
Druckfestigkeit 60 bar Vom Lieferanten angegeben
Verpackung und Lieferung
Verpackung Antistatikbeutel, Karton
Lieferformat Einzelstücke

5.0Angegebene Werte richtig einordnen

Aussagekraft und Grenzen der Werte

Vergleich mit ähnlichen Modellen

Die folgenden Vergleiche für LTX-70x15-S beruhen auf Lieferantenangaben.

LTX-70x15-S, LTX-70x15-SH, LTX-58x15-S und LTX-75x15-SC teilen sich eine vom Lieferanten angegebene Lesedecke von 5,5 m (ERP 2 W, Oberfläche nicht angegeben).

LTX-70x15-S und LTX-70x15-SH (70 x 15 x 1,5 mm) nehmen die gleiche angegebene Grundfläche ein. Um über die aufgeführten Montagemethoden des LTX-70x15-S hinaus Beutel oder Saum und Heißsiegelung hinzuzufügen, ist LTX-70x15-SH die Alternative, die diese nennt. Behalten Sie LTX-70x15-S in der engeren Auswahl, wenn NXP UCODE 8 erforderlich ist: Im Chipprotokoll des LTX-70x15-SH ist diese Option nicht aufgeführt.

Die nächst kleinere Katalogfläche des LTX-70x15-S ist LTX-58x15-S (58 x 15 x 1,5 mm). LTX-70x15-S bis LTX-58x15-S: Länge verringert sich um 12 mm. Die Chipauswahl ändert sich von NXP UCODE 7m des LTX-70x15-S zu Impinj Monza R6-P des LTX-58x15-S. Angegebenes Gewicht: LTX-70x15-S ca. 0,7 g; LTX-58x15-S ca. 0,6 g.

Das Modell mit der nächstgrößeren Grundfläche im Katalog ist LTX-75x15-SC (75 x 15 x 1,5 mm). Beim Wechsel von LTX-70x15-S zu LTX-75x15-SC nimmt die Länge um 5 mm zu. Wenn Sie zusätzlich zu den für LTX-70x15-S aufgeführten Methoden eine Kabelbinderbefestigung benötigen, ist LTX-75x15-SC die Alternative, die diese Methode nennt.

Quelle der angegebenen Werte

Bei jeder Leistungsangabe auf dieser Seite handelt es sich um eine Lieferantenaussage: Leseentfernung, Waschlebensdauer, Temperatur, Tests, Druck und Datenspeicherung. TagBrio hat sie nicht getestet und es wird kein Testbericht, Labor oder Standard für sie zitiert. Ein Testumschlag ist eine Bedingung eines Tests, keine Bewertung. Bestätigen Sie jede Zahl, die Ihnen wichtig ist, anhand von Mustern, an Ihren eigenen Artikeln und mit Ihrem eigenen Lesegerät.

6.0Befestigung

Befestigung des Tags

  • Befestigungsschema: VernähenEin Etikett liegt auf dem Stoff und wird mit einer Stichlinie direkt an der Kante festgenäht. Beschriftet: Etikett, Nähte, Stoff. Schematisch, nicht maßstabsgetreu.EtikettVernähenStoffSchematisch, nicht maßstabsgetreu. Ansicht von oben.
    Allgemeines Schema der Methode. Dieses Tag wird nicht angezeigt.

7.0Varianten

Varianten und Chips

Frequenzvarianten
Region Band Bestellsuffix
FCC (USA) 902 bis 928 MHz FCC
ETSI (EU, UK) 865 bis 868 MHz ETSI
China Band nicht angegeben Nicht angegeben
Angaben der Chiphersteller zu LTX-70x15-S
Chip Vom Chiphersteller veröffentlichter Speicher Quelle
NXP UCODE 7m Benutzerspeicher: 32 bit NXP UCODE 7 und UCODE 7m Produktseite Abgerufen am
NXP UCODE 8 EPC-Speicher: 128 bit; kein Benutzerspeicher NXP UCODE 8 und UCODE 8m Produktseite Abgerufen am

8.0Im Vergleich

Alternativen und ähnliche Modelle vergleichen

Zu berücksichtigende Modelle anstelle des LTX-70x15-S
Modell Wann dieses Modell infrage kommt Angaben im Datenblatt
Textiler Wäschetag 58 x 15 mm LTX-58x15-S Die verfügbare Fläche ist kleiner als 70 x 15 mm LTX-58x15-S ist mit 58 x 15 x 1,5 mm das nächst kleinere Modell der Familie. Unter dem gleichen angegebenen Fundament (ERP 2 W, Oberfläche nicht angegeben) werden 5,5 m gegenüber 5,5 m angegeben.
Textiler Wäschetag 70 x 17 mm LTX-70x17-S Sie benötigen Benutzerspeicher LTX-70x17-S verfügt über 32 Bit Benutzerspeicher und ist 70 x 17 x 1,5 mm groß.
LTX-70x15-S im Vergleich mit ähnlich großen Modellen
Spezifikation Textiler Wäschetag 70 x 15 mm LTX-70x15-S Dieses Modell Textiler Wäschetag 70 x 15 mm LTX-70x15-SH Textiler Wäschetag 75 x 15 mm LTX-75x15-SC Textiler Wäschetag 70 x 17 mm LTX-70x17-S
Größe (L x B x H) 70 x 15 x 1.5 mm 70 x 15 x 1.5 mm 75 x 15 x 1.5 mm 70 x 17 x 1.5 mm
Gewicht etwa 0,7 g etwa 0,7 g etwa 0,7 g etwa 0,6 g
Chip-Optionen NXP UCODE 7m, NXP UCODE 8 NXP UCODE 7m NXP UCODE 7m, NXP UCODE 8 Impinj Monza R6-P
Speicher EPC 96 Bit EPC 96 Bit EPC 96 Bit EPC-Speicher: 96 bit; Benutzerspeicher: 32 bit
Befestigung Mit Faden vernäht Vernähen, Tasche oder Saum; Heißsiegeln Vernähen oder Kabelbinder Mit Faden vernäht
Betriebstemperatur Nicht angegeben Nicht angegeben Nicht angegeben Nicht angegeben

9.0Fragen

Fragen zum LTX-70x15-S

Antworten auf Grundlage des Datenblatts

Wie weit kann der LTX-70x15-S gelesen werden?

Der Lieferant nennt eine Lesereichweite von bis zu 5,5 m (ERP 2 W, Oberfläche nicht angegeben) und bis zu 2 m (ATID AT880 Handheld-Lesegerät, Oberfläche nicht angegeben). TagBrio hat diese Werte nicht überprüft. Testen Sie ein Muster an Ihrem eigenen Gegenstand, bevor Sie sich darauf verlassen.

Wie wird LTX-70x15-S befestigt?

Die mit Faden genähten Rekordlisten. Bestätigen Sie die Befestigung auf Ihrem eigenen Material und Ihrer Oberfläche, bevor Sie in großen Mengen bestellen.

Welche Temperaturen sind für LTX-70x15-S angegeben?

Der Lieferant gibt einen Lagerbereich von -40 bis +85 °C an. Ein Lagerbereich ist kein Betriebsbereich und ein Testbereich ist keine Bewertung. Beides ist vom Lieferanten angegeben.

Welcher Chip und Speicher sind für LTX-70x15-S angegeben?

Im Datensatz sind NXP UCODE 7m und NXP UCODE 8 als Chipoptionen aufgeführt. Speicher: EPC 96 Bit (vom Lieferanten angegeben).

Welche Frequenzvarianten gibt es für LTX-70x15-S?

FCC bei 902 bis 928 MHz und ETSI bei 865 bis 868 MHz. Die Platte nennt auch China, gibt aber keine Band an, daher ist auf dieser Seite keine aufgeführt. Geben Sie an, in welcher Region die Tags gelesen werden, wenn Sie ein Angebot anfordern.

Wie viele Waschzyklen sind für LTX-70x15-S angegeben?

Der Lieferant gibt 200 Waschzyklen oder 24 Monate ab Versanddatum an, je nachdem, was zuerst eintritt. TagBrio hat es nicht getestet, also führen Sie einen Waschversuch mit Ihren eigenen Artikeln durch.

Testen Sie diesen Tag an Ihrer eigenen Wäsche oder Kleidung

Wählen Sie dieses Modell für eine Musteranfrage oder fragen Sie mit Menge und Lieferland einen Preis an. Das Team bestätigt Verfügbarkeit und Bedingungen per E-Mail.

Noch unsicher beim Modell? Fragen Sie zu Ihrem Wäschereiprojekt →
