Keramik-On-Metal-Tags
Keramik-auf-Metall-Tag 25 x 25 mm (MCE-25x25-T)
Kurzantwort
- Größe
- 25 x 25 x 3 mm
- Angegebene Lesereichweite
- bis zu 4 m
- Vom Lieferanten angegeben. Impinj R100 bei 30 dBm, 4 dBi Antenne, auf Metall
- Betriebstemperatur
- -25 bis +85 °C
- Vom Lieferanten angegeben
- Speicher
- EPC 96 Bit, Benutzer 512 Bit
- Gewicht
- etwa 10 g
1.0Auf einen Blick

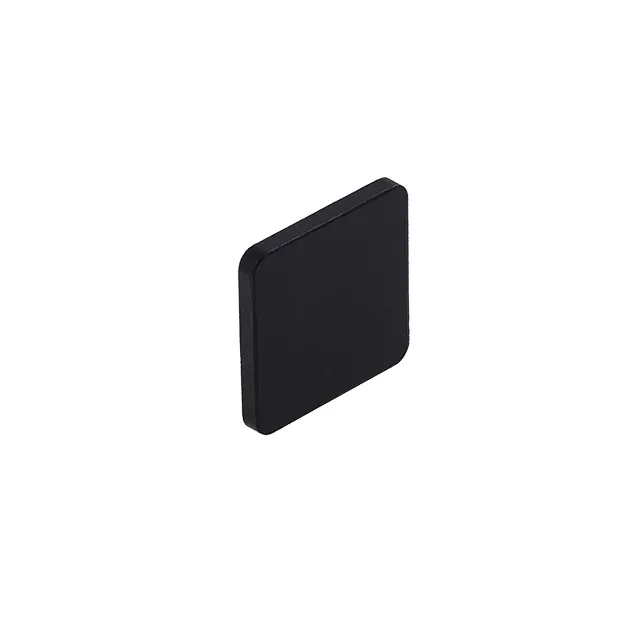

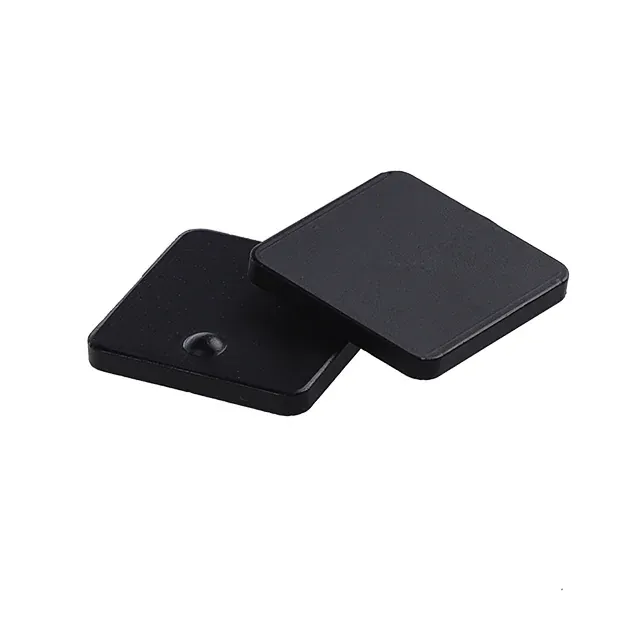

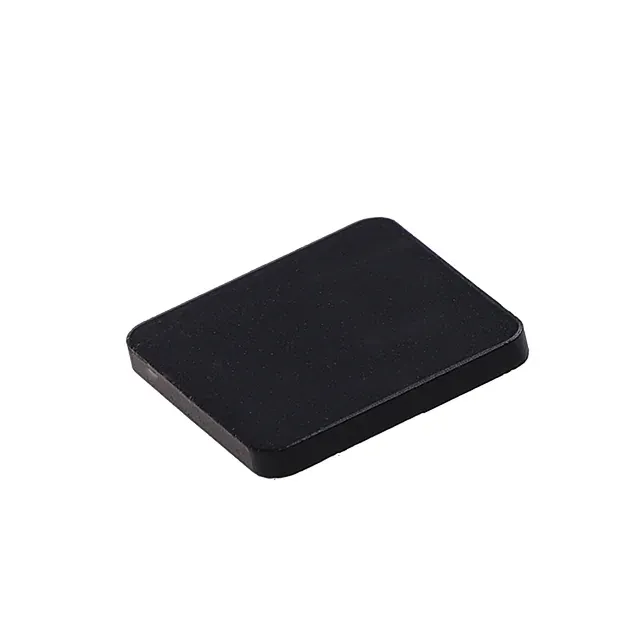

Produktansichten und angegebene Werte
Angegebene Lesereichweite
- bis zu 4 m Impinj R100, 30 dBm am Lesegerät, 4 dBi Antenne (ca. 34 dBm EIRP, abgeleitet), auf Metall Vom Lieferanten angegeben
Temperatur
Lagertemperatur -40 bis +120 °C Vom Lieferanten angegeben
Betriebstemperatur -25 bis +85 °C Vom Lieferanten angegeben
2.0Auswahl
Wählen Sie das MCE-25x25-T oder schauen Sie sich woanders um
Wann dieses Modell passt
- Wählen Sie es, wenn Sie Benutzerspeicher benötigen: Im Datensatz sind 512 Bit davon neben 96 Bit EPC-Speicher (vom Lieferanten angegeben) angegeben.
Wann dieses Modell nicht passt
- Vermeiden Sie es, wenn die verfügbare Oberfläche kleiner als 25 x 25 mm ist: Es ist das größte von fünf Keramik-auf-Metall-Tags und es gibt vier kleinere Modelle in der Familie.
- Vermeiden Sie es, wenn das Etikett im Betrieb heißer als 85 °C wird: Dies ist das angegebene Betriebsmaximum, und der höhere Lagerwert von 120 °C ist kein Betriebswert.
- Vermeiden Sie es, wenn weniger als 3 mm Höhe verfügbar sind: Es ist das höchste der 5 Keramik-auf-Metall-Tags.
3.0Spezifikationen
Spezifikationen
| Modellcode | MCE-25x25-T |
|---|---|
| Tag-Material | Keramik |
| Farbe | schwarz |
| Befestigung | Klebeband |
| Markierungs- und Kodierungsoptionen | Vorcodierung, Laserbeschriftung, Logodruck |
| Größe (L x B x H) | 25 x 25 x 3 mm |
|---|---|
| Gewicht | etwa 10 g |
| Chip-Optionen | Alien Higgs-3 |
|---|---|
| Frequenz, FCC (USA) | 902 bis 928 MHz |
| Frequenz, ETSI (EU, UK) | 865 bis 868 MHz |
| Frequenz, China | Band nicht angegeben |
| Speicher | EPC 96 Bit, Benutzer 512 Bit |
| Lesen und schreiben | EPC und Benutzerspeicher |
| Luftschnittstellenprotokoll | EPC Class 1 Gen 2; ISO 18000-6C |
| Energieversorgung | Passiv, ohne Batterie |
| Lesereichweite, bis zu | 4 m Vom Lieferanten angegeben Impinj R100, 30 dBm am Lesegerät, 4 dBi Antenne (ca. 34 dBm EIRP, abgeleitet), auf Metall |
| Datenerhalt | 50 Jahre Vom Lieferanten angegeben |
| Lagertemperatur | -40 bis +120 °C Vom Lieferanten angegeben |
|---|---|
| Betriebstemperatur | -25 bis +85 °C Vom Lieferanten angegeben |
| Lagerfeuchtigkeit | 5 bis 95 % relative Luftfeuchtigkeit Vom Lieferanten angegeben |
| Falltest | 1,5 m, 100 Stürze: bestanden Vom Lieferanten angegeben |
| Alkoholtest | 95 % Alkohol: bestanden Vom Lieferanten angegeben |
| Benzintest | Bestanden Vom Lieferanten angegeben |
| Thermoschocktest | -40 bis +85 °C, 100 Zyklen, 30 Tage Vom Lieferanten angegeben Testbedingungen, keine Bewertung |
| Temperaturzyklustest | -40 bis +85 °C, 100 Zyklen, 30 Tage Vom Lieferanten angegeben Testbedingungen, keine Bewertung |
| Verpackung | Luftpolstertasche, Karton |
|---|---|
| Lieferformat | Einzelstücke |
4.0Angegebene Werte richtig einordnen
Aussagekraft und Grenzen der Werte
Vergleich mit ähnlichen Modellen
Für die MCE-25x25-T-Vergleiche unten werden vom Lieferanten angegebene Datensätze verwendet.
Die vom Lieferanten angegebene Überschrift des MCE-25x25-T beträgt bis zu 4 m (Impinj R100 bei 30 dBm, 4 dBi-Antenne, auf Metall).
Die nächst kleinere Katalogfläche von MCE-25x25-T ist MCE-D16-T (16 mm Durchmesser, 2 mm Höhe). Die MCE-D16-T-Scheibe reduziert den 25 x 25 mm großen Montageumriss des MCE-25x25-T um 9 mm in der Länge und 9 mm in der Breite. Die Höhe ändert sich von 3 mm bei MCE-25x25-T auf 2 mm bei MCE-D16-T. Der vom Lieferanten angegebene Eintrag für MCE-D16-T beträgt bis zu 2,5 m (EIRP 4 W, auf Metall) und verwendet einen anderen Sockel als die Überschrift von MCE-25x25-T. Angegebenes Gewicht: MCE-25x25-T ca. 10 g; MCE-D16-T etwa 1,5 g.
Quelle der angegebenen Werte
Bei jeder Leistungsangabe auf dieser Seite handelt es sich um eine Lieferantenaussage: Leseentfernung, Waschlebensdauer, Temperatur, Tests, Druck und Datenspeicherung. TagBrio hat sie nicht getestet und es wird kein Testbericht, Labor oder Standard für sie zitiert. Ein Testumschlag ist eine Bedingung eines Tests, keine Bewertung. Bestätigen Sie jede Zahl, die Ihnen wichtig ist, anhand von Mustern, an Ihren eigenen Artikeln und mit Ihrem eigenen Lesegerät.
5.0Befestigung
Befestigung des Tags
-
Allgemeines Schema der Methode. Dieses Tag wird nicht angezeigt.
6.0Varianten
Varianten und Chips
| Region | Band | Bestellsuffix |
|---|---|---|
| FCC (USA) | 902 bis 928 MHz | FCC |
| ETSI (EU, UK) | 865 bis 868 MHz | ETSI |
| China | Band nicht angegeben | Nicht angegeben |
| Chip | Vom Chiphersteller veröffentlichter Speicher | Quelle |
|---|---|---|
| Alien Higgs-3 | Vom Chiphersteller nicht angegeben | Alien Technology Higgs 3 Produktseite Abgerufen am |
7.0Im Vergleich
Alternativen und ähnliche Modelle vergleichen
| Modell | Wann dieses Modell infrage kommt | Angaben im Datenblatt |
|---|---|---|
| Keramik-auf-Metall-Tag, 16 mm Durchmesser. MCE-D16-T | Die verfügbare Fläche ist kleiner als 25 x 25 mm | MCE-D16-T ist mit 16 mm Durchmesser und 2 mm Höhe das nächst kleinere Modell der Familie. |
| Auf Metall montiertes Schild mit Kunststoffgehäuse, 37 x 14 mm MHP-37x14-TF | Das Tag wird im Betrieb heißer als 85 °C | MHP-37x14-TF gibt eine maximale Betriebstemperatur von 115 °C an und ist 37 x 14 x 5,9 mm groß, in einer anderen Familie. |
| Spezifikation | Keramik-auf-Metall-Tag 25 x 25 mm MCE-25x25-T Dieses Modell | Keramik-auf-Metall-Tag, 16 mm Durchmesser. MCE-D16-T | Keramik-auf-Metall-Tag 25 x 9 mm MCE-25x9-T | Keramik-auf-Metall-Tag 13 x 9 mm MCE-13x9-T |
|---|---|---|---|---|
| Größe (L x B x H) | 25 x 25 x 3 mm | 16 mm Durchmesser, 2 mm hoch | 25 x 9 x 3 mm | 13 x 9 x 3 mm |
| Gewicht | etwa 10 g | etwa 1,5 g | etwa 0,5 g | etwa 0,5 g |
| Chip-Optionen | Alien Higgs-3 | Alien Higgs-3 | Alien Higgs-3 | Alien Higgs-3 |
| Speicher | EPC 96 Bit, Benutzer 512 Bit | EPC 96 Bit, Benutzer 512 Bit | EPC 96 Bit, Benutzer 512 Bit | EPC 96 Bit, Benutzer 512 Bit |
| Befestigung | Klebeband | Klebeband | Klebeband | Klebeband |
| Betriebstemperatur | -25 bis +85 °C Vom Lieferanten angegeben | -25 bis +85 °C Vom Lieferanten angegeben | -25 bis +85 °C Vom Lieferanten angegeben | -25 bis +85 °C Vom Lieferanten angegeben |
8.0Fragen
Fragen zum MCE-25x25-T
Antworten auf Grundlage des Datenblatts
Wie weit kann das MCE-25x25-T gelesen werden?
Der Lieferant nennt eine Lesereichweite von bis zu 4 m (Impinj R100 bei 30 dBm, 4-dBi-Antenne, auf Metall). TagBrio hat diese Werte nicht überprüft. Testen Sie ein Muster an Ihrem eigenen Gegenstand, bevor Sie sich darauf verlassen.
Wie wird das MCE-25x25-T befestigt?
Die Aufzeichnung listet Klebeband auf. Bestätigen Sie die Befestigung auf Ihrem eigenen Material und Ihrer Oberfläche, bevor Sie in großen Mengen bestellen.
Welche Temperaturen gibt der MCE-25x25-T an?
Der Lieferant gibt einen Betriebsbereich von -25 bis +85 °C und einen Lagerbereich von -40 bis +120 °C an. Ein Lagerbereich ist kein Betriebsbereich und ein Testbereich ist keine Bewertung. Beides ist vom Lieferanten angegeben.
Welchen Chip und Speicher listet das MCE-25x25-T auf?
Der Datensatz listet Alien Higgs-3 auf. Speicher: EPC 96 Bit, Benutzer 512 Bit (Lieferantenangabe).
In welchen Frequenzvarianten gibt es den MCE-25x25-T?
FCC bei 902 bis 928 MHz und ETSI bei 865 bis 868 MHz. Die Platte nennt auch China, gibt aber keine Band an, daher ist auf dieser Seite keine aufgeführt. Geben Sie an, in welcher Region die Tags gelesen werden, wenn Sie ein Angebot anfordern.
Kann der MCE-25x25-T kodiert oder markiert werden?
Das Protokoll listet Vorkodierung, Laserbeschriftung und Logodruck auf. Fragen Sie das Team, welche Kombination für Ihre Bestellung verfügbar ist.
