Etiquetas cerámicas para metal

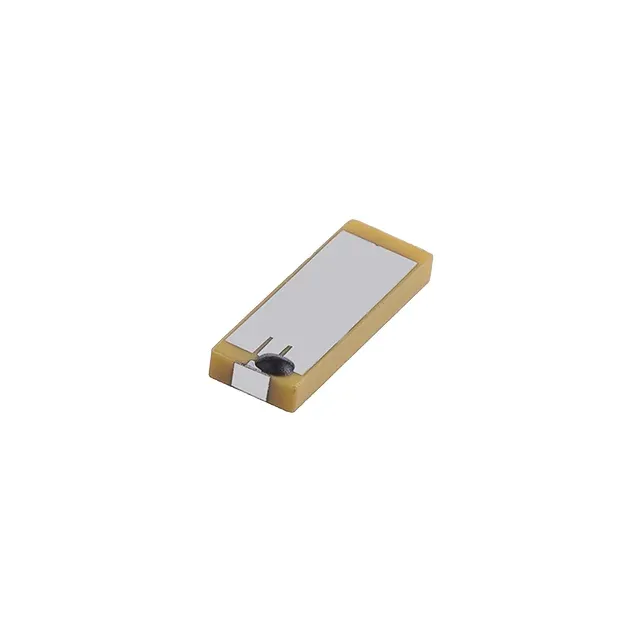

Etiqueta cerámica sobre metal 25 x 9 mm (MCE-25x9-T)
respuesta corta
- Tamaño
- 25 x 9 x 3 mm
- Distancia de lectura indicada
- hasta 2,5m
- Indicado por el proveedor. Impinj R100 a 30 dBm, antena 4 dBi, sobre metal
- Operando
- -25 a +85 °C
- indicado por el proveedor
- Memoria
- EPC de 96 bits, usuario de 512 bits
- Peso
- alrededor de 0,5 gramos
1.0De un vistazo

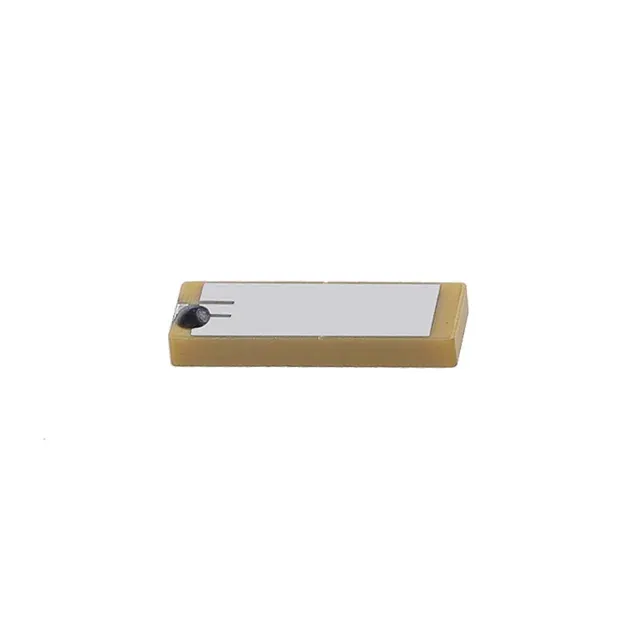

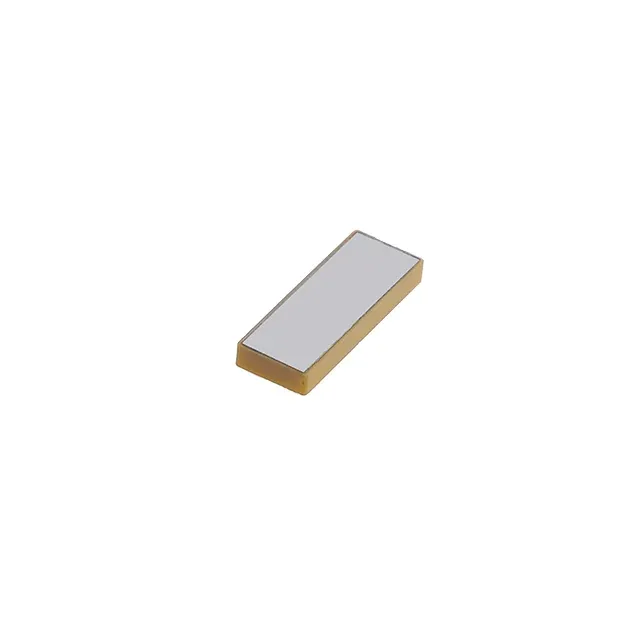

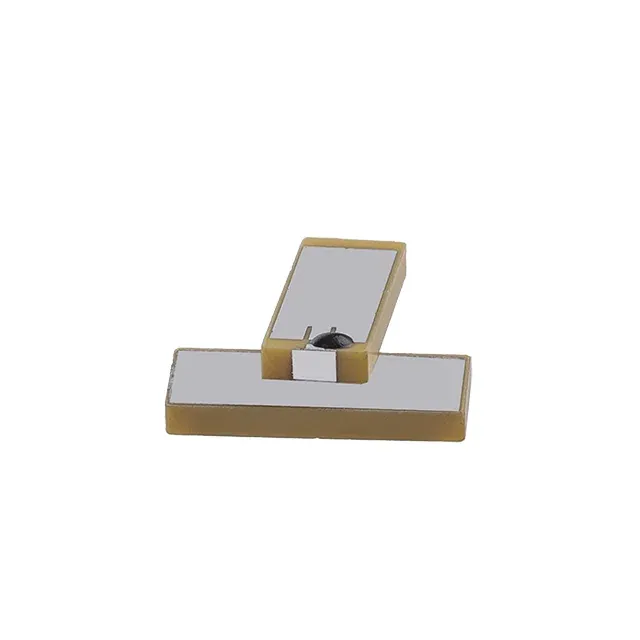

Vistas de productos y cifras declaradas
Distancia de lectura indicada
- hasta 2,5m Impinj R100, 30 dBm en el lector, antena de 4 dBi (aproximadamente 34 dBm EIRP, derivada), sobre metal indicado por el proveedor
Temperatura
Temperatura de almacenamiento -40 a +120 °C indicado por el proveedor
Temperatura de funcionamiento -25 a +85 °C indicado por el proveedor
2.0Eligiendo
Elija el MCE-25x9-T o busque en otro lado
a favor
- Elíjalo cuando necesite memoria de usuario: el registro indica 512 bits junto a 96 bits de memoria EPC (indicada por el proveedor).
en contra
- Evítelo cuando la etiqueta funcione a más de 85 °C en servicio: ese es el máximo operativo indicado, y la cifra de almacenamiento más alta de 120 °C no es una cifra operativa.
- Evítela cuando se disponga de menos de 3 mm de altura: es la más alta de las 5 etiquetas cerámicas sobre metal.
3.0Especificaciones
Especificaciones
| Código de modelo | MCE-25x9-T |
|---|---|
| Material del cuerpo | ceramica |
| Color | negro |
| Montaje | cinta adhesiva |
| Opciones de marcado y codificación | Precodificación, marcado láser, impresión de logotipos. |
| Tamaño (largo x ancho x alto) | 25 x 9 x 3 mm |
|---|---|
| Peso | alrededor de 0,5 gramos |
| Opciones de chips | Extraterrestre Higgs-3 |
|---|---|
| Frecuencia, FCC (EE. UU.) | 902 a 928MHz |
| Frecuencia, ETSI (UE, Reino Unido) | 865 a 868MHz |
| Frecuencia, China | Banda no indicada |
| Memoria | EPC de 96 bits, usuario de 512 bits |
| leer y escribir | EPC y memoria de usuario |
| Interfaz aérea | EPC Clase 1 Gen 2; ISO 18000-6C |
| Fuente de energía | Pasivo, sin batería |
| Distancia de lectura, hasta | 2.5 m indicado por el proveedor Impinj R100, 30 dBm en el lector, antena de 4 dBi (aproximadamente 34 dBm EIRP, derivada), sobre metal |
| Retención de datos | 50 años indicado por el proveedor |
| Temperatura de almacenamiento | -40 a +120 °C indicado por el proveedor |
|---|---|
| Temperatura de funcionamiento | -25 a +85 °C indicado por el proveedor |
| Humedad de almacenamiento | 5 a 85 % HR indicado por el proveedor |
| Prueba de caída | 1,5 m, 100 caídas: aprobado indicado por el proveedor |
| prueba de alcoholemia | 95 % alcohol: aprobado indicado por el proveedor |
| prueba de gasolina | Aprobado indicado por el proveedor |
| Prueba de choque térmico | -40 a +85 °C, 100 ciclos, 30 días indicado por el proveedor Condiciones de prueba, no una calificación |
| Prueba de ciclo de temperatura | -40 a +85 °C, 100 ciclos, 30 días indicado por el proveedor Condiciones de prueba, no una calificación |
| Embalaje | bolsa de burbujas, cartón |
|---|---|
| Formato de suministro | Piezas individuales |
4.0leyendo las cifras
Lo que dicen y lo que no dicen las cifras
Al lado de sus vecinos
Las comparaciones de MCE-25x9-T que aparecen a continuación utilizan registros indicados por el proveedor.
El titular indicado por el proveedor del MCE-25x9-T es de hasta 2,5 m (Impinj R100 a 30 dBm, antena de 4 dBi, sobre metal).
El siguiente tamaño de catálogo más pequeño del MCE-25x9-T es el MCE-13x9-T (13 x 9 x 3 mm). MCE-25x9-T a MCE-13x9-T: la longitud disminuye en 12 mm. La entrada indicada por el proveedor para MCE-13x9-T es de hasta 1,8 m (EIRP 4 W, sobre metal), utilizando una base diferente a la del titular de MCE-25x9-T.
El siguiente tamaño de catálogo más grande del MCE-25x9-T es el MCE-D16-T (16 mm de diámetro, 2 mm de alto). MCE-D16-T es 9 mm más corto pero 7 mm más ancho que el rectángulo de 25 x 9 mm del MCE-25x9-T; el disco redondo no puede conservar su envoltura de 9 mm de ancho. La altura cambia de 3 mm en MCE-25x9-T a 2 mm en MCE-D16-T. La entrada indicada por el proveedor de MCE-D16-T también dice hasta 2,5 m, pero utiliza EIRP 4 W, en metal. Hacer coincidir el número del título de MCE-25x9-T no hace que las condiciones sean equivalentes. Peso indicado: MCE-25x9-T aproximadamente 0,5 g; MCE-D16-T aproximadamente 1,5 g.
¿Quién declara estas cifras?
Cada cifra de rendimiento en esta página es una declaración del proveedor: distancia de lectura, vida útil del lavado, temperatura, pruebas, presión y retención de datos. TagBrio no los ha probado y no se cita ningún informe de prueba, laboratorio o estándar para ellos. Un sobre de prueba es una condición de una prueba, no una calificación. Confirma cada cifra que te importe en muestras, en tus propios artículos y con tu propio lector.
5.0Montaje
Método de fijación
-
Esquema general del método. No muestra esta etiqueta.
6.0Variantes
Variantes y chips
| Región | banda | Sufijo de orden |
|---|---|---|
| FCC (EE. UU.) | 902 a 928MHz | FCC |
| ETSI (UE, Reino Unido) | 865 a 868MHz | ETSI |
| China | Banda no indicada | No indicado |
| chip | Memoria publicada por el vendedor. | Fuente |
|---|---|---|
| Extraterrestre Higgs-3 | No indicado por el vendedor | Página del producto Alien Technology Higgs 3 Sigue leyendo |
7.0Comparado
Considere estos en su lugar y compare a los vecinos.
| modelo | Míralo cuando | Lo que dice su registro |
|---|---|---|
| Etiqueta cerámica sobre metal 25 x 25 mm MCE-25x25-T | Necesita una distancia de lectura indicada más larga | MCE-25x25-T mide 25 x 25 x 3 mm, el modelo más pequeño de la familia que más dice. Bajo el mismo pie indicado (Impinj R100 a 30 dBm, antena de 4 dBi, sobre metal) indica 4 m frente a 2,5 m. |
| Etiqueta cerámica sobre metal 13 x 9 mm MCE-13x9-T | La superficie disponible es inferior a 25 x 9 mm. | MCE-13x9-T mide 13 x 9 x 3 mm, el siguiente modelo más pequeño de la familia. |
| Etiqueta con carcasa de plástico sobre metal 37 x 14 mm MHP-37x14-TF | La etiqueta funciona a más de 85 °C en servicio. | MHP-37x14-TF establece un máximo de funcionamiento de 115 °C y mide 37 x 14 x 5,9 mm, en una familia diferente. |
| Etiqueta cerámica sobre metal de 16 mm de diámetro. MCE-D16-T | Disponibles menos de 3 mm de altura. | MCE-D16-T tiene 2 mm de alto (16 mm de diámetro, 2 mm de alto). |
| Especificación | Etiqueta cerámica sobre metal 25 x 9 mm MCE-25x9-T este modelo | Etiqueta cerámica sobre metal de 16 mm de diámetro. MCE-D16-T | Etiqueta cerámica sobre metal 13 x 9 mm MCE-13x9-T | Etiqueta cerámica sobre metal de 10 mm de diámetro. MCE-D10-T |
|---|---|---|---|---|
| Tamaño (largo x ancho x alto) | 25 x 9 x 3 mm | 16 mm de diámetro, 2 mm de alto | 13 x 9 x 3 mm | 10 mm de diámetro, 1,8 mm de alto |
| Peso | alrededor de 0,5 gramos | alrededor de 1,5 gramos | alrededor de 0,5 gramos | alrededor de 1g |
| Opciones de chips | Extraterrestre Higgs-3 | Extraterrestre Higgs-3 | Extraterrestre Higgs-3 | Extraterrestre Higgs-3 |
| Memoria | EPC de 96 bits, usuario de 512 bits | EPC de 96 bits, usuario de 512 bits | EPC de 96 bits, usuario de 512 bits | EPC de 96 bits, usuario de 512 bits |
| Montaje | cinta adhesiva | cinta adhesiva | cinta adhesiva | cinta adhesiva |
| Temperatura de funcionamiento | -25 a +85 °C indicado por el proveedor | -25 a +85 °C indicado por el proveedor | -25 a +85 °C indicado por el proveedor | -25 a +85 °C indicado por el proveedor |
8.0Preguntas
Preguntas sobre el MCE-25x9-T
Respuestas citadas del expediente.
¿Hasta dónde se puede leer el MCE-25x9-T?
El proveedor indica hasta 2,5 m (Impinj R100 a 30 dBm, antena de 4 dBi, sobre metal). TagBrio no ha probado ninguna de las figuras, así que lea una muestra por su parte antes de confiar en ellas.
¿Cómo se conecta el MCE-25x9-T?
El registro enumera cinta adhesiva. Confirme la fijación en su propio material y superficie antes de realizar el pedido en volumen.
¿Qué temperaturas indica el MCE-25x9-T?
El proveedor indica un rango de funcionamiento de -25 a +85 °C y un rango de almacenamiento de -40 a +120 °C. Un rango de almacenamiento no es un rango operativo y un sobre de prueba no es una clasificación. Ambos están indicados por el proveedor.
¿Qué chip y memoria incluye el MCE-25x9-T?
El registro enumera Alien Higgs-3. Memoria: EPC de 96 bits, usuario de 512 bits (indicada por el proveedor).
¿En qué variantes de frecuencia viene el MCE-25x9-T?
FCC de 902 a 928 MHz y ETSI de 865 a 868 MHz. El registro también nombra a China pero no indica ninguna banda, por lo que esta página no incluye ninguna. Indique en qué región se leerán las etiquetas cuando solicite una cotización.
¿Se puede codificar o marcar el MCE-25x9-T?
El registro enumera la precodificación, el marcado láser y la impresión de logotipos. Pregunte al equipo qué combinación está disponible para su pedido.
Pruébalo en tu propia superficie
Las muestras se gestionan caso por caso. El equipo confirma la disponibilidad y las condiciones por correo electrónico.
