Etiquetas FR4 para metal

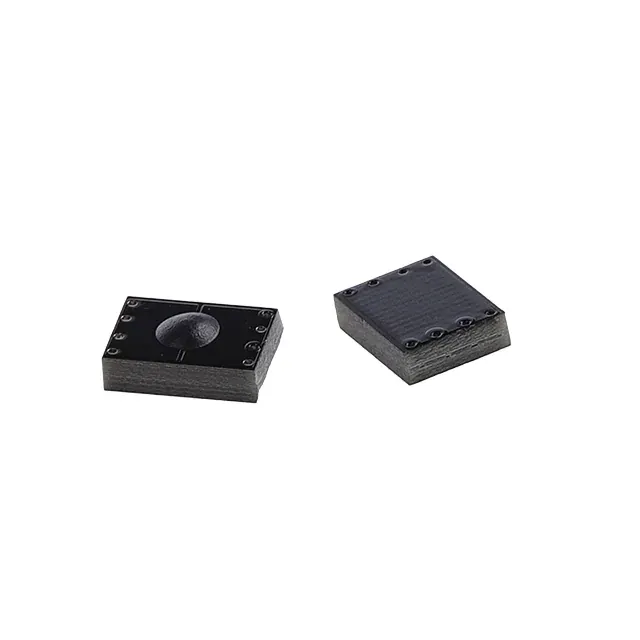

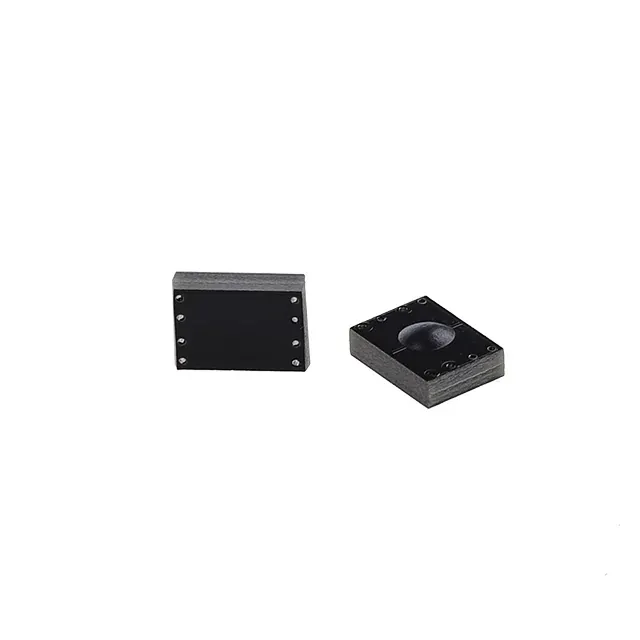

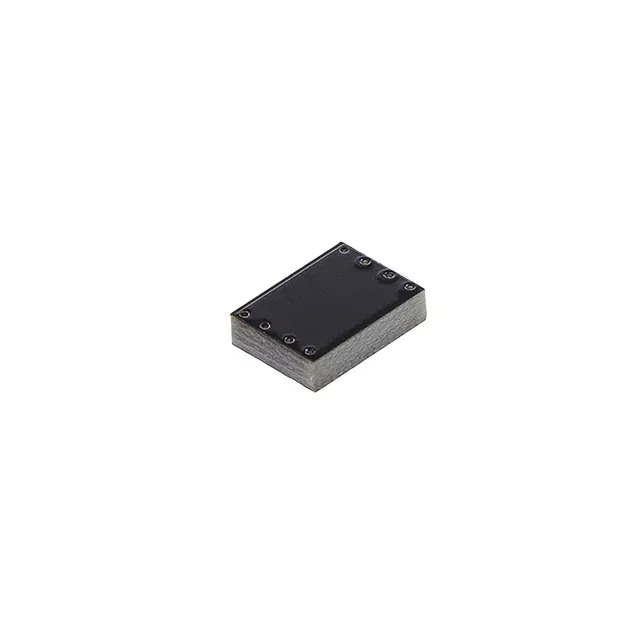

Etiqueta FR4 sobre metal 13 x 9 mm (MFR-13x9-T)
respuesta corta
- Tamaño
- 13 x 9 x 3 mm
- Distancia de lectura indicada
- hasta 1 metro
- Indicado por el proveedor. PIRE 4 W, sobre metal
- Operando
- -25 a +85 °C
- indicado por el proveedor
- Memoria
- EPC de 128 bits
- Peso
- alrededor de 1g
1.0De un vistazo
Vistas de productos y cifras declaradas
Distancia de lectura indicada
- hasta 1 metro PIRE 4 W, sobre metal indicado por el proveedor
- hasta 0,6m Lector portátil, ATID AT880, sobre metal indicado por el proveedor
Temperatura
Temperatura de almacenamiento -30 a +110 °C indicado por el proveedor
Temperatura de funcionamiento -25 a +85 °C indicado por el proveedor
2.0Eligiendo
Elija el MFR-13x9-T o busque en otro lado
a favor
- Elíjala cuando la superficie disponible sea pequeña: con 13 x 9 mm, es la sexta más pequeña de las 19 etiquetas FR4 sobre metal de la familia que indican un tamaño.
en contra
- Evítelo cuando necesite más de 1 m de distancia de lectura: esa es su cifra indicada (EIRP 4 W, sobre metal), y 12 de las 19 etiquetas FR4 sobre metal que indican ese condiciones de medición más, hasta 6,5 m.
- Evítalo cuando quieras fijarlo con tornillo, remache o pegamento: el registro enumera únicamente cinta adhesiva.
- Evítelo cuando necesite memoria de usuario: el registro indica solo memoria EPC.
- Evítelo cuando la etiqueta se caliente a más de 85 °C en servicio: ese es el máximo operativo indicado, y la cifra de almacenamiento más alta de 110 °C no es una cifra operativa.
3.0Especificaciones
Especificaciones
| Código de modelo | MFR-13x9-T |
|---|---|
| Material del cuerpo | FR4 |
| Color | negro |
| Montaje | cinta adhesiva |
| Opciones de marcado y codificación | Precodificación, pintura de superficies |
| Tamaño (largo x ancho x alto) | 13 x 9 x 3 mm |
|---|---|
| Peso | alrededor de 1g |
| Opciones de chips | NXP UCODE 8 |
|---|---|
| Frecuencia, FCC (EE. UU.) | 902 a 928MHz |
| Frecuencia, ETSI (UE, Reino Unido) | 865 a 868MHz |
| Frecuencia, China | Banda no indicada |
| Memoria | EPC de 128 bits |
| leer y escribir | EPC y memoria de usuario |
| Interfaz aérea | EPC Clase 1 Gen 2; ISO 18000-6C |
| Fuente de energía | Pasivo, sin batería |
| Distancia de lectura, hasta | 1 m indicado por el proveedor PIRE 4 W, sobre metal |
| Distancia de lectura, hasta | 0.6 m indicado por el proveedor Lector portátil, ATID AT880, sobre metal |
| Retención de datos | 50 años indicado por el proveedor |
| Temperatura de almacenamiento | -30 a +110 °C indicado por el proveedor |
|---|---|
| Temperatura de funcionamiento | -25 a +85 °C indicado por el proveedor |
| Humedad de almacenamiento | 5 a 95 % HR indicado por el proveedor |
| Prueba de caída | 1 m, 200 caídas: aprobado indicado por el proveedor |
| prueba de alcoholemia | 95 % alcohol: aprobado indicado por el proveedor |
| prueba de gasolina | Aprobado indicado por el proveedor |
| Prueba de choque térmico | -40 a +150 °C, 7 ciclos, 48 h indicado por el proveedor Condiciones de prueba, no una calificación |
| Prueba de ciclo de temperatura | -40 a +120 °C, 7 ciclos, 48 h indicado por el proveedor Condiciones de prueba, no una calificación |
| Embalaje | bolsa de burbujas, cartón |
|---|---|
| Formato de suministro | Piezas individuales |
4.0leyendo las cifras
Lo que dicen y lo que no dicen las cifras
Al lado de sus vecinos
Las comparaciones de MFR-13x9-T que aparecen a continuación utilizan registros indicados por el proveedor.
El título indicado por el proveedor del MFR-13x9-T es de hasta 1 m (EIRP 4 W, en metal).
El siguiente tamaño de catálogo más pequeño del MFR-13x9-T es el MFR-D10-T (10 mm de diámetro, 3 mm de alto). MFR-D10-T es 3 mm más corto pero 1 mm más ancho que el rectángulo de 13 x 9 mm del MFR-13x9-T; el disco redondo no puede conservar su envoltura de 9 mm de ancho. Indicado por el proveedor (EIRP 4 W, sobre metal): hasta 1 m para MFR-13x9-T; hasta 0,8 m para MFR-D10-T. El dispositivo portátil ATID AT880 con entrada metálica tiene una longitud de hasta 0,6 m para el MFR-13x9-T, frente a 0,1 m para el MFR-D10-T (indicado por el proveedor). La selección de chips cambia del NXP UCODE 8 del MFR-13x9-T al Impinj Monza 4QT del MFR-D10-T.
El siguiente tamaño de catálogo más grande del MFR-13x9-T es el MFR-18x9-T (18 x 9 x 3 mm). MFR-13x9-T a MFR-18x9-T: la longitud aumenta en 5 mm. Indicado por el proveedor (EIRP 4 W, sobre metal): hasta 1 m para MFR-13x9-T; hasta 1 m para MFR-18x9-T. El dispositivo portátil ATID AT880 con entrada metálica tiene una longitud de hasta 0,6 m para el MFR-13x9-T, frente a 0,3 m para el MFR-18x9-T (indicado por el proveedor). La selección de chips cambia del NXP UCODE 8 del MFR-13x9-T al Impinj Monza 4QT del MFR-18x9-T.
¿Quién declara estas cifras?
Cada cifra de rendimiento en esta página es una declaración del proveedor: distancia de lectura, vida útil del lavado, temperatura, pruebas, presión y retención de datos. TagBrio no los ha probado y no se cita ningún informe de prueba, laboratorio o estándar para ellos. Un sobre de prueba es una condición de una prueba, no una calificación. Confirma cada cifra que te importe en muestras, en tus propios artículos y con tu propio lector.
5.0Montaje
Método de fijación
-
Esquema general del método. No muestra esta etiqueta.
6.0Variantes
Variantes y chips
| Región | banda | Sufijo de orden |
|---|---|---|
| FCC (EE. UU.) | 902 a 928MHz | FCC |
| ETSI (UE, Reino Unido) | 865 a 868MHz | ETSI |
| China | Banda no indicada | No indicado |
| chip | Memoria publicada por el vendedor. | Fuente |
|---|---|---|
| NXP UCODE 8 | EPC de 128 bits, sin memoria de usuario | Página de producto NXP UCODE 8 y UCODE 8m Sigue leyendo |
7.0Comparado
Considere estos en su lugar y compare a los vecinos.
| modelo | Míralo cuando | Lo que dice su registro |
|---|---|---|
| Etiqueta FR4 sobre metal 22 x 8 mm MFR-22x8-T | Necesita una distancia de lectura indicada más larga | MFR-22x8-T mide 22 x 8 x 3 mm, el modelo más pequeño de la familia que más dice. Bajo la misma base indicada (EIRP 4 W, sobre metal) indica 1,2 m contra 1 m. |
| Etiqueta FR4 sobre metal de 10 mm de diámetro. MFR-D10-T | La superficie disponible es inferior a 13 x 9 mm. | MFR-D10-T tiene 10 mm de diámetro y 3 mm de alto, y es el siguiente modelo más pequeño de la familia. Bajo la misma base indicada (EIRP 4 W, sobre metal) indica 0,8 m contra 1 m. |
| Etiqueta FR4 sobre metal 90 x 5 mm MFR-90x5-TF | La cinta por sí sola no es aceptable | MFR-90x5-TF enumera cinta adhesiva, tornillo, remache y pegamento y mide 90 x 5 x 3 mm. Bajo la misma base indicada (EIRP 4 W, sobre metal) indica 2 m contra 1 m. |
| Etiqueta con carcasa de plástico sobre metal 37 x 14 mm MHP-37x14-TF | La etiqueta funciona a más de 85 °C en servicio. | MHP-37x14-TF indica un máximo de funcionamiento de 115 °C y mide 37 x 14 x 5,9 mm, en una familia diferente. Bajo la misma base indicada (EIRP 4 W, sobre metal) indica 3 m contra 1 m. |
| Especificación | Etiqueta FR4 sobre metal 13 x 9 mm MFR-13x9-T este modelo | Etiqueta FR4 sobre metal de 10 mm de diámetro. MFR-D10-T | Etiqueta FR4 sobre metal 12 x 7 mm MFR-12x7-T | Etiqueta FR4 sobre metal 18 x 9 mm MFR-18x9-T |
|---|---|---|---|---|
| Tamaño (largo x ancho x alto) | 13 x 9 x 3 mm | 10 mm de diámetro, 3 mm de alto | 12 x 7 x 3 mm | 18 x 9 x 3 mm |
| Peso | alrededor de 1g | alrededor de 1g | alrededor de 1g | alrededor de 1g |
| Opciones de chips | NXP UCODE 8 | Impinj Monza 4QT | NXP UCODE 8 | Impinj Monza 4QT |
| Memoria | EPC de 128 bits | EPC 128 bits, usuario 496 bits | EPC de 128 bits | EPC 128 bits, usuario 496 bits |
| Montaje | cinta adhesiva | cinta adhesiva | cinta adhesiva | cinta adhesiva |
| Temperatura de funcionamiento | -25 a +85 °C indicado por el proveedor | -25 a +85 °C indicado por el proveedor | -25 a +85 °C indicado por el proveedor | -25 a +85 °C indicado por el proveedor |
8.0Preguntas
Preguntas sobre el MFR-13x9-T
Respuestas citadas del expediente.
¿Hasta dónde se puede leer el MFR-13x9-T?
El proveedor indica hasta 1 m (EIRP 4 W, sobre metal) y hasta 0,6 m (ATID AT880 portátil, sobre metal). TagBrio no ha probado ninguna de las figuras, así que lea una muestra por su parte antes de confiar en ellas.
¿Cómo se conecta el MFR-13x9-T?
El registro enumera cinta adhesiva. Confirme la fijación en su propio material y superficie antes de realizar el pedido en volumen.
¿Qué temperaturas indica el MFR-13x9-T?
El proveedor indica un rango de funcionamiento de -25 a +85 °C y un rango de almacenamiento de -30 a +110 °C. Un rango de almacenamiento no es un rango operativo y un sobre de prueba no es una clasificación. Ambos están indicados por el proveedor.
¿Qué chip y memoria incluye el MFR-13x9-T?
El registro enumera NXP UCODE 8. Memoria: EPC de 128 bits (indicada por el proveedor).
¿En qué variantes de frecuencia viene el MFR-13x9-T?
FCC de 902 a 928 MHz y ETSI de 865 a 868 MHz. El registro también nombra a China pero no indica ninguna banda, por lo que esta página no incluye ninguna. Indique en qué región se leerán las etiquetas cuando solicite una cotización.
¿Se puede codificar o marcar el MFR-13x9-T?
El registro enumera la precodificación y el pintado de superficies. Pregunte al equipo qué combinación está disponible para su pedido.
Pruébalo en tu propia superficie
Las muestras se gestionan caso por caso. El equipo confirma la disponibilidad y las condiciones por correo electrónico.
