Etiquetas FR4 para metal
Etiqueta FR4 sobre metal 70 x 20 mm (MFR-70x20-TF)
respuesta corta
- Tamaño
- 70 x 20 x 3.4 mm
- Distancia de lectura indicada
- hasta 3 metros
- Indicado por el proveedor. PIRE 4 W, sobre metal
- Operando
- -25 a +85 °C
- indicado por el proveedor
- Memoria
- EPC 128 bits, usuario 496 bits
- Peso
- alrededor de 12 gramos
1.0De un vistazo

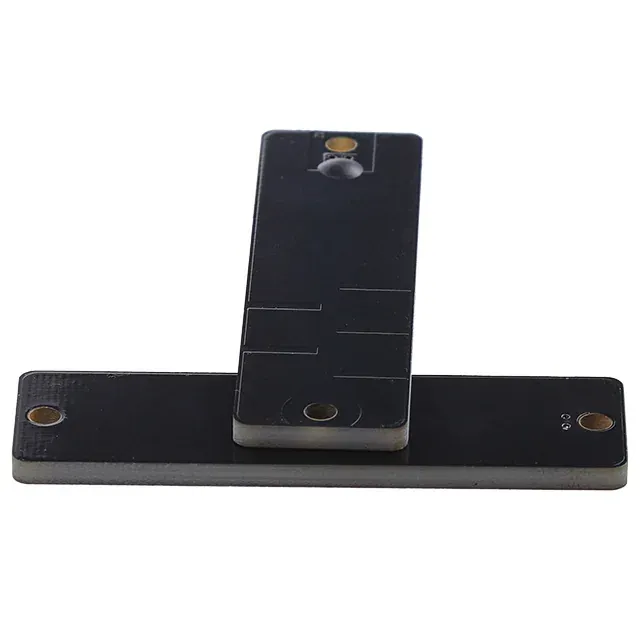

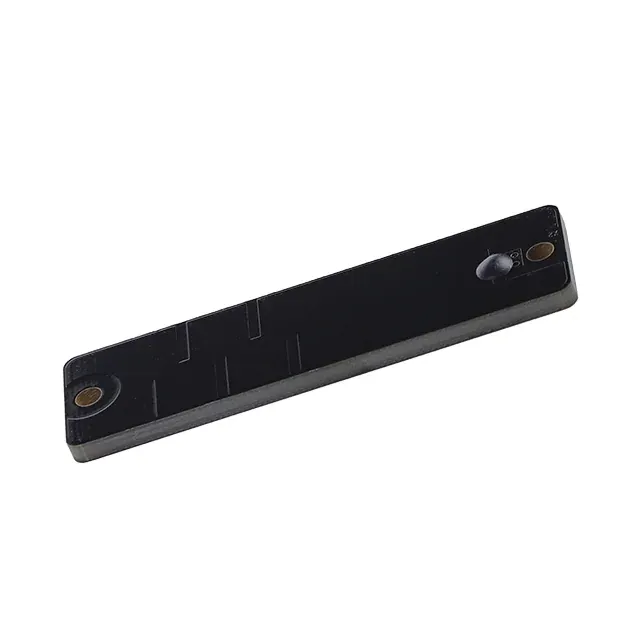

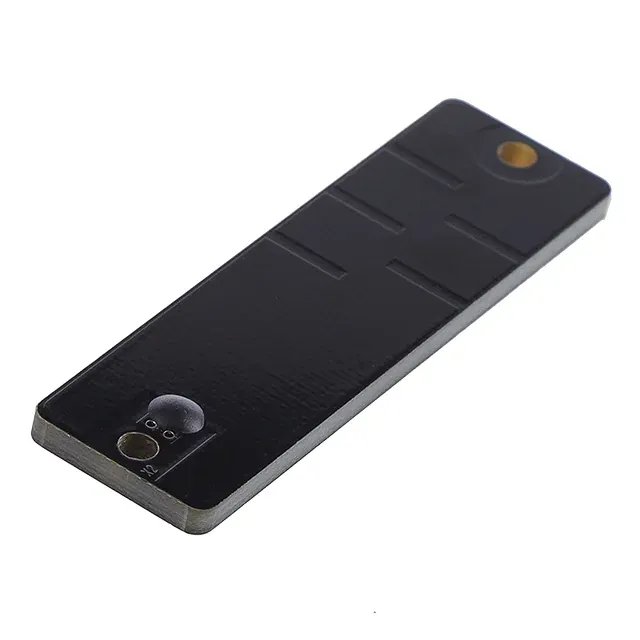

Vistas de productos y cifras declaradas
Distancia de lectura indicada
- hasta 3 metros PIRE 4 W, sobre metal indicado por el proveedor
- hasta 1,5 metros Lector portátil, ATID AT880, sobre metal indicado por el proveedor
Temperatura
Temperatura de almacenamiento -30 a +110 °C indicado por el proveedor
Temperatura de funcionamiento -25 a +85 °C indicado por el proveedor
2.0Eligiendo
Elija el MFR-70x20-TF o busque en otro lado
a favor
- Elíjalo cuando la distancia de lectura determine la decisión: indica hasta 3 m (EIRP 4 W, sobre metal), la cuarta más larga de las 19 etiquetas FR4 sobre metal que indican esa base (varían de 0,5 m a 6,5 m).
- Elíjalo cuando la cinta por sí sola no sea suficiente: en el registro figuran tornillos, remaches y pegamento, además de cinta adhesiva.
- Elíjalo cuando necesite memoria de usuario: el registro indica 496 bits junto a 128 bits de memoria EPC (indicada por el proveedor).
en contra
- Evítelo cuando la superficie disponible sea inferior a 70 x 20 mm: es el quinto más grande de 19 etiquetas FR4 sobre metal, y existen 14 modelos más pequeños en la familia.
- Evítelo cuando la etiqueta se caliente a más de 85 °C en servicio: ese es el máximo operativo indicado, y la cifra de almacenamiento más alta de 110 °C no es una cifra operativa.
- Evítelo cuando haya menos de 3,4 mm de altura disponibles: es la más alta de las 19 etiquetas FR4 sobre metal.
3.0Especificaciones
Especificaciones
| Código de modelo | MFR-70x20-TF |
|---|---|
| Material del cuerpo | FR4 |
| Color | negro |
| Montaje | Tornillo, Remache, Pegamento, Cinta adhesiva |
| Opciones de marcado y codificación | Precodificación, pintura de superficies |
| Tamaño (largo x ancho x alto) | 70 x 20 x 3.4 mm |
|---|---|
| Peso | alrededor de 12 gramos |
| Opciones de chips | Impinj Monza 4QT |
|---|---|
| Frecuencia, FCC (EE. UU.) | 902 a 928MHz |
| Frecuencia, ETSI (UE, Reino Unido) | 865 a 868MHz |
| Frecuencia, China | Banda no indicada |
| Memoria | EPC 128 bits, usuario 496 bits |
| leer y escribir | EPC y memoria de usuario |
| Interfaz aérea | EPC Clase 1 Gen 2; ISO 18000-6C |
| Fuente de energía | Pasivo, sin batería |
| Distancia de lectura, hasta | 3 m indicado por el proveedor PIRE 4 W, sobre metal |
| Distancia de lectura, hasta | 1.5 m indicado por el proveedor Lector portátil, ATID AT880, sobre metal |
| Retención de datos | 50 años indicado por el proveedor |
| Temperatura de almacenamiento | -30 a +110 °C indicado por el proveedor |
|---|---|
| Temperatura de funcionamiento | -25 a +85 °C indicado por el proveedor |
| Humedad de almacenamiento | 5 a 95 % HR indicado por el proveedor |
| Prueba de caída | 1 m, 200 caídas: aprobado indicado por el proveedor |
| prueba de alcoholemia | 95 % alcohol: aprobado indicado por el proveedor |
| prueba de gasolina | Aprobado indicado por el proveedor |
| Prueba de choque térmico | -40 a +150 °C, 7 ciclos, 48 h indicado por el proveedor Condiciones de prueba, no una calificación |
| Prueba de ciclo de temperatura | -40 a +120 °C, 7 ciclos, 48 h indicado por el proveedor Condiciones de prueba, no una calificación |
| Embalaje | bolsa de burbujas, cartón |
|---|---|
| Formato de suministro | Piezas individuales |
4.0leyendo las cifras
Lo que dicen y lo que no dicen las cifras
Al lado de sus vecinos
Las comparaciones de MFR-70x20-TF que aparecen a continuación utilizan registros indicados por el proveedor.
El titular indicado por el proveedor del MFR-70x20-TF es de hasta 3 m (EIRP 4 W, en metal).
El siguiente tamaño de catálogo más pequeño del MFR-70x20-TF es el MFR-90x11-TF (90 x 11 x 3,4 mm). MFR-70x20-TF a MFR-90x11-TF: el largo aumenta 20 mm y el ancho disminuye 9 mm. Indicado por el proveedor (EIRP 4 W, sobre metal): hasta 3 m para MFR-70x20-TF; hasta 2 m para MFR-90x11-TF.
El siguiente tamaño de catálogo más grande del MFR-70x20-TF es el MFR-60x25-TF (60 x 25 x 3,4 mm). MFR-70x20-TF a MFR-60x25-TF: el largo disminuye 10 mm y el ancho aumenta 5 mm. Indicado por el proveedor (EIRP 4 W, sobre metal): hasta 3 m para MFR-70x20-TF; hasta 3 m para MFR-60x25-TF. Máximos de funcionamiento: MFR-70x20-TF 85 °C; MFR-60x25-TF 70 °C (indicado por el proveedor). Peso indicado: MFR-70x20-TF aproximadamente 12 g; MFR-60x25-TF unos 10 g.
¿Quién declara estas cifras?
Cada cifra de rendimiento en esta página es una declaración del proveedor: distancia de lectura, vida útil del lavado, temperatura, pruebas, presión y retención de datos. TagBrio no los ha probado y no se cita ningún informe de prueba, laboratorio o estándar para ellos. Un sobre de prueba es una condición de una prueba, no una calificación. Confirma cada cifra que te importe en muestras, en tus propios artículos y con tu propio lector.
5.0Montaje
Método de fijación
-
Esquema general del método. No muestra esta etiqueta. -
Esquema general del método. No muestra esta etiqueta. -
Esquema general del método. No muestra esta etiqueta. -
Esquema general del método. No muestra esta etiqueta.
6.0Variantes
Variantes y chips
| Región | banda | Sufijo de orden |
|---|---|---|
| FCC (EE. UU.) | 902 a 928MHz | FCC |
| ETSI (UE, Reino Unido) | 865 a 868MHz | ETSI |
| China | Banda no indicada | No indicado |
| chip | Memoria publicada por el vendedor. | Fuente |
|---|---|---|
| Impinj Monza 4QT | EPC de 128 bits, usuario de 512 bits | Página de producto Impinj Monza 4QT y tabla de comparación vinculada Sigue leyendo |
Impinj publica Monza 4QT con 512 bits de memoria de usuario frente a 496 bits en la fila de memoria. La fila de memoria es la cifra del proveedor para esta etiqueta. Lea la memoria de una muestra antes de confiar en cualquiera de las figuras.
7.0Comparado
Considere estos en su lugar y compare a los vecinos.
| modelo | Míralo cuando | Lo que dice su registro |
|---|---|---|
| Etiqueta FR4 sobre metal 80 x 20 mm MFR-80x20-TF | Necesita una distancia de lectura indicada más larga | MFR-80x20-TF mide 80 x 20 x 3 mm, el modelo más pequeño de la familia que más dice. Bajo la misma base indicada (EIRP 4 W, sobre metal) indica 5 m contra 3 m. |
| Etiqueta FR4 sobre metal 90 x 11 mm MFR-90x11-TF | La superficie disponible es inferior a 70 x 20 mm. | MFR-90x11-TF mide 90 x 11 x 3,4 mm, el siguiente modelo más pequeño de la familia. Bajo la misma base indicada (EIRP 4 W, sobre metal) indica 2 m contra 3 m. |
| Etiqueta con carcasa de plástico sobre metal 46 x 31 mm MHP-46x31-TF | La etiqueta funciona a más de 85 °C en servicio. | MHP-46x31-TF establece un máximo de funcionamiento de 95 °C y mide 46 x 31 x 7,5 mm, en una familia diferente. Bajo la misma base indicada (EIRP 4 W, sobre metal) indica 6 m contra 3 m. |
| Etiqueta imprimible sobre metal 60 x 25 mm MPR-60x25-T | Hay disponibles menos de 3,4 mm de altura | MPR-60x25-T tiene 1,25 mm de alto (60 x 25 x 1,25 mm), en una familia diferente. |
| Especificación | Etiqueta FR4 sobre metal 70 x 20 mm MFR-70x20-TF este modelo | Etiqueta FR4 sobre metal 60 x 25 mm MFR-60x25-TF | Etiqueta FR4 sobre metal 80 x 20 mm MFR-80x20-TF | Etiqueta FR4 sobre metal 90 x 11 mm MFR-90x11-TF |
|---|---|---|---|---|
| Tamaño (largo x ancho x alto) | 70 x 20 x 3.4 mm | 60 x 25 x 3.4 mm | 80 x 20 x 3 mm | 90 x 11 x 3.4 mm |
| Peso | alrededor de 12 gramos | alrededor de 10 gramos | No indicado | No indicado |
| Opciones de chips | Impinj Monza 4QT | Impinj Monza 4QT | NXP UCODE 8 | Impinj Monza 4QT |
| Memoria | EPC 128 bits, usuario 496 bits | EPC 128 bits, usuario 496 bits | No indicado | EPC 128 bits, usuario 496 bits |
| Montaje | Tornillo, Remache, Pegamento, Cinta adhesiva | Tornillo, Remache, Pegamento, Cinta adhesiva | Tornillo, Remache, Pegamento, Cinta adhesiva | Tornillo, Remache, Pegamento, Cinta adhesiva |
| Temperatura de funcionamiento | -25 a +85 °C indicado por el proveedor | -25 a +70 °C indicado por el proveedor | -25 a +85 °C indicado por el proveedor | -25 a +85 °C indicado por el proveedor |
8.0Preguntas
Preguntas sobre el MFR-70x20-TF
Respuestas citadas del expediente.
¿Hasta dónde se puede leer el MFR-70x20-TF?
El proveedor indica hasta 3 m (EIRP 4 W, sobre metal) y hasta 1,5 m (ATID AT880 portátil, sobre metal). TagBrio no ha probado ninguna de las figuras, así que lea una muestra por su parte antes de confiar en ellas.
¿Cómo se acopla el MFR-70x20-TF?
El registro enumera cinta adhesiva, tornillo, remache y pegamento. Confirme la fijación en su propio material y superficie antes de realizar el pedido en volumen.
¿Qué temperaturas indica el MFR-70x20-TF?
El proveedor indica un rango de funcionamiento de -25 a +85 °C y un rango de almacenamiento de -30 a +110 °C. Un rango de almacenamiento no es un rango operativo y un sobre de prueba no es una clasificación. Ambos están indicados por el proveedor.
¿Qué chip y memoria incluye el MFR-70x20-TF?
El registro enumera Impinj Monza 4QT. Memoria: EPC de 128 bits, usuario de 496 bits (indicada por el proveedor).
¿En qué variantes de frecuencia viene el MFR-70x20-TF?
FCC de 902 a 928 MHz y ETSI de 865 a 868 MHz. El registro también nombra a China pero no indica ninguna banda, por lo que esta página no incluye ninguna. Indique en qué región se leerán las etiquetas cuando solicite una cotización.
¿Se puede codificar o marcar el MFR-70x20-TF?
El registro enumera la precodificación y el pintado de superficies. Pregunte al equipo qué combinación está disponible para su pedido.
Pruébalo en tu propia superficie
Las muestras se gestionan caso por caso. El equipo confirma la disponibilidad y las condiciones por correo electrónico.
