Boutons RFID rigides pour la blanchisserie

Tag RFID UHF de blanchisserie bouton, diamètre 20 mm (LHB-D20-S)

Réponse courte

LHB-D20-S est un bouton RFID UHF de blanchisserie de 20 mm de diamètre et 2.3 mm de hauteur. Fixation indiquée : cousu avec du fil. Le fournisseur indique une portée de lecture allant jusqu’à 0.4 m (EIRP 4 W, surface non précisée). Le fournisseur indique une durée de vie de 200 cycles de lavage ou 24 mois à compter de l’expédition, à la première de ces deux échéances.

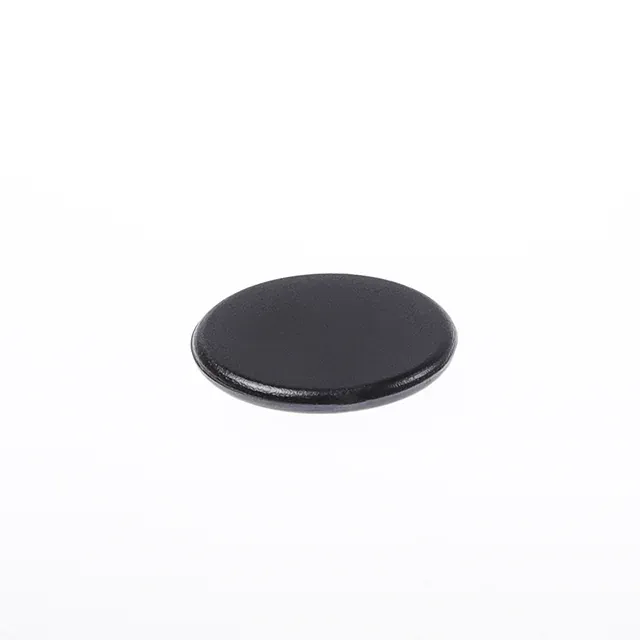

Étiquette bouton de blanchisserie, diamètre 20 mm
Étiquette bouton de blanchisserie, diamètre 20 mm
Taille
20 mm de diamètre, 2,3 mm de hauteur
Fixation
fixation par couture
Distance de lecture déclarée
jusqu’à 0.4 m
Indiqué par le fournisseur. PIRE 4 W, surface non indiquée
Cycles de lavage
200
Déclaré par le fournisseur ; ou 24 mois à compter de l’expédition, à la première de ces deux échéances.
Mémoire
CPE 128 bits

1.0Préparation des essais

Comparez l’adaptation à la pose avant de demander des échantillons

Vérifiez la hauteur du bouton par rapport aux épaisseurs et aux coutures à l’emplacement prévu. Comparez l’option de diamètre inférieur avant de choisir le format adapté à la pose.

Étiquette bouton de blanchisserie, diamètre 20 mm

LHB-D20-S

Ce modèle

Fixation
  • Fixation par couture
Options de puce
  • NXP UCODE7
  • NXP UCODE 7m
Taille
20 mm de diamètre, 2,3 mm de hauteur
Étiquette bouton de blanchisserie, diamètre 18 mm

LHB-D18-S

Consulter la fiche technique LHB-D18-S
Fixation
  • Fixation par couture
Options de puce
  • NXP UCODE7
  • NXP UCODE 7m
Taille
18 mm de diamètre, 2,8 mm de hauteur
Comparer les deux modèles avec des échantillons

Informations utiles pour des échantillons ou un devis

Commencez par votre article, la quantité approximative et le pays de livraison. Ajoutez les détails du lecteur et du processus de lavage lorsqu’ils sont disponibles.

  • Comparez le diamètre et la hauteur ; modifier uniquement le diamètre peut ne pas résoudre un problème de pose.
  • Décrivez le lecteur et la distance à laquelle il peut s’approcher de l’article équipé ; vérifiez les lectures avec un échantillon.

Les quantités d’échantillons, les frais, les quantités minimales de commande et les délais d’expédition sont confirmés selon votre demande.

2.0En un coup d'œil

Vues du produit et valeurs déclarées

Plan coté : Étiquette bouton de blanchisserie, diamètre 20 mmVue de dessus et vue de côté d'une pièce ronde de 20 mm de diamètre, 2,3 mm d'épaisseur, dessinée à une échelle. Dimensions en millimètres. Une barre d'échelle de 10 mm est affichée.Ø 20 mm2.3 mmVue de dessusVue latéraleÉchelle de 10 mm
Plan du LHB-D20-S selon les dimensions déclarées, en millimètres.

Distance de lecture déclarée

  • jusqu’à 0.4 m Lecteur fixe, Alien 9900, EIRP 4 W, surface non indiquée Déclaré par le fournisseur
    Règle de 0 à 0,4 mUne règle de 0 à 0,4 m. Il est dessiné à sa propre échelle et ne peut être comparé à la règle d'une autre distance indiquée.00.10.20.30.4 m
  • jusqu’à 0.1 m Lecteur portable, Alien 9011, surface non indiquée Déclaré par le fournisseur
    Règle de 0 à 0,1 mUne règle de 0 à 0,1 m. Il est dessiné à sa propre échelle et ne peut être comparé à la règle d'une autre distance indiquée.00.020.040.060.080.1 m

Température

Température de stockage -40 à +120 °C Déclaré par le fournisseur

Température de stockage : -40 à +120 °C, sur une échelle de -50 à +200 °CBarre sur une échelle de -50 à +200 °C. La plage colorée s’étend de -40 °C à +120 °C (valeurs déclarées par le fournisseur).-500+50+100+200 °C

Température de fonctionnement -25 à +110 °C Déclaré par le fournisseur

Température de fonctionnement : -25 à +110 °C, sur une échelle de -50 à +200 °CBarre sur une échelle de -50 à +200 °C. La plage colorée s’étend de -25 °C à +110 °C (valeurs déclarées par le fournisseur).-500+50+100+200 °C

Durée de vie au lavage

Durée de vie au lavage : jusqu’à 200 cycles ou 24 mois après l’expédition, selon la limite atteinte en premier (déclaration du fournisseur)Cadran gradué de 0 à 200 cycles de lavage. La durée de vie indiquée est limitée à 200 cycles de lavage ou à 24 mois après l’expédition, selon la limite atteinte en premier. Valeurs déclarées par le fournisseur.200cycles de lavage050100150200Déclaré par le fournisseurÉgalement limité à 24 moisà compter de l’expédition

3.0Sélection

Applications et limites du LHB-D20-S

Quand choisir ce modèle

  • Choisissez-le lorsque l'exigence est de 200 cycles de lavage : le fournisseur indique 200, ou 24 mois à compter de la date d'expédition, selon la première éventualité. Confirmez-le avec un essai de lavage sur vos propres articles.

Quand éviter ce modèle

  • Si vous avez besoin de mémoire utilisateur, choisissez un autre modèle : la fiche indique uniquement une mémoire EPC.
  • Évitez-le lorsque la température de l'étiquette dépasse 110 °C en service : c'est le maximum de fonctionnement indiqué, et le chiffre de stockage plus élevé de 120 °C n'est pas un chiffre de fonctionnement.

4.0Spécifications

Spécifications

Identification du modèle
Code modèle LHB-D20-S
Matériau de l’étiquette PPS
Couleur noir
Fixation Fixation par couture
Dimensions et poids
Diamètre et hauteur 20 mm de diamètre, 2,3 mm de hauteur
Poids environ 2 g
Caractéristiques radio
Options de puce NXP UCODE 7, NXP UCODE 7m
Fréquence, FCC (États-Unis) 902 à 928 MHz
Fréquence, ETSI (UE, Royaume-Uni) 865 à 868 MHz
Fréquence, Chine Bande non précisée
Mémoire CPE 128 bits
Lire et écrire Mémoire EPC
Protocole d’interface radio EPC Class 1 Gen 2; ISO 18000-6C
Polarisation Linéaire
Alimentation Passive, sans batterie
Distance de lecture maximale 0.4 m Déclaré par le fournisseur Lecteur fixe, Alien 9900, EIRP 4 W, surface non indiquée
Distance de lecture maximale 0.1 m Déclaré par le fournisseur Lecteur portable, Alien 9011, surface non indiquée
Conservation des données 20 ans Déclaré par le fournisseur
Environnement et durabilité
Température de stockage -40 à +120 °C Déclaré par le fournisseur
Température de fonctionnement -25 à +110 °C Déclaré par le fournisseur
Cycles de lavage 200 cycles Déclaré par le fournisseur Ou 24 mois à compter de la date d'expédition, selon la première éventualité
Conditionnement et approvisionnement
Emballage sac antistatique, carton
Format de fourniture Pièces uniques

5.0Interpréter les valeurs déclarées

Portée et limites des valeurs

Comparaison avec des modèles proches

Les comparaisons ci-dessous du LHB-D20-S reposent sur les données déclarées par le fournisseur.

Les LHB-D20-S, LHB-D18-S et LHB-D25-S partagent un plafond de lecture déclaré par le fournisseur de 0,4 m (EIRP 4 W, surface non indiquée).

Le LHB-D18-S réduit le contour circulaire de 20 mm sur le LHB-D20-S à 18 mm, soit une réduction de 2 mm. Le LHB-D18-S nécessite 0,5 mm de hauteur en plus (2,8 mm) que le LHB-D20-S (2,3 mm).

Avec LHB-D20-S, le diamètre reste à 20 mm ; Le LHB-D25-S a besoin de 25 mm, soit 5 mm d'espace supplémentaire. Le LHB-D25-S nécessite 0,5 mm de hauteur en plus (2,8 mm) que le LHB-D20-S (2,3 mm).

Source des valeurs déclarées

Chaque chiffre de performance sur cette page est une déclaration du fournisseur : distance de lecture, durée de vie, température, tests, pression et conservation des données. TagBrio ne les a pas testés et aucun rapport de test, laboratoire ou norme n'est cité pour eux. Une enveloppe de test est une condition d’un test, pas une note. Confirmez chaque chiffre qui vous intéresse sur des échantillons, sur vos propres articles et auprès de votre propre lecteur.

6.0Fixation

Fixation de l’étiquette

  • Schéma de fixation : coutureUne étiquette repose sur le tissu et est cousue avec une ligne de points juste à l'intérieur de son bord. Etiqueté : étiquette, couture, tissu. Schématique, pas à l'échelle.ÉtiquetteCoutureTissuSchématique, pas à l'échelle. Vue de dessus.
    Schéma général du mode de fixation. Il ne représente pas cette étiquette.

7.0Variantes

Variantes et puces

Variantes de fréquence
Région Bande Suffixe de commande
FCC (États-Unis) 902 à 928 MHz FCC
ETSI (UE, Royaume-Uni) 865 à 868 MHz ETSI
Chine Bande non précisée Non déclaré
Données des fabricants de puces pour le LHB-D20-S
Puce Mémoire publiée par le fabricant de la puce Source
NXP UCODE7 Sans mémoire utilisateur Page produit NXP UCODE 7 et UCODE 7m Consulté le
NXP UCODE 7m Mémoire utilisateur : 32 bit Page produit NXP UCODE 7 et UCODE 7m Consulté le

8.0Comparé

Alternatives et comparaison des modèles proches

Modèles à considérer à la place du LHB-D20-S
Modèle Quand envisager ce modèle Spécifications de la fiche
Étiquette bouton de blanchisserie, diamètre 18 mm LHB-D18-S La surface disponible est inférieure à 20 mm de diamètre Le LHB-D18-S mesure 18 mm de diamètre et 2,8 mm de hauteur, le prochain modèle plus petit de la famille. Sous la même base indiquée (PIRE 4 W, surface non indiquée), il est indiqué 0,4 m contre 0,4 m.
Étiquette textile de blanchisserie 58 x 15 mm LTX-58x15-S Moins de 2,3 mm de hauteur sont disponibles Le LTX-58x15-S mesure 1,5 mm de haut (58 x 15 x 1,5 mm), dans une famille différente.
Comparaison du LHB-D20-S avec des modèles de dimensions proches
Spécification Étiquette bouton de blanchisserie, diamètre 20 mm LHB-D20-S Ce modèle Étiquette bouton de blanchisserie, diamètre 18 mm LHB-D18-S Étiquette bouton de blanchisserie, diamètre 25 mm LHB-D25-S
Diamètre et hauteur 20 mm de diamètre, 2,3 mm de hauteur 18 mm de diamètre, 2,8 mm de hauteur 25 mm de diamètre, 2,8 mm de hauteur
Poids environ 2 g environ 2 g environ 2 g
Options de puce NXP UCODE 7, NXP UCODE 7m NXP UCODE 7, NXP UCODE 7m NXP UCODE 7, NXP UCODE 7m
Mémoire CPE 128 bits CPE 128 bits CPE 128 bits
Fixation Fixation par couture Fixation par couture Fixation par couture
Température de fonctionnement -25 à +110 °C Déclaré par le fournisseur -25 à +110 °C Déclaré par le fournisseur -25 à +110 °C Déclaré par le fournisseur

9.0Questions

Questions sur le LHB-D20-S

Réponses fondées sur la fiche

Jusqu'où le LHB-D20-S peut-il être lu ?

Le fournisseur annonce une distance de lecture de jusqu’à 0,4 m (EIRP 4 W, surface non indiquée) et jusqu’à 0,1 m (Alien 9011 lecteur portable, surface non indiquée). TagBrio n’a pas vérifié ces valeurs ; testez la lecture d’un échantillon fixé sur votre propre article avant de vous y fier.

Comment fixer le LHB-D20-S ?

La fiche indique une fixation par couture au fil. Vérifiez-la sur votre propre matériau et surface avant de commander en volume.

Quelles températures sont indiquées pour le LHB-D20-S ?

Le fournisseur indique une plage de fonctionnement de -25 à +110 °C et une plage de stockage de -40 à +120 °C. Une plage de stockage n'est pas une plage de fonctionnement et une enveloppe de test n'est pas une évaluation. Les deux sont indiqués par le fournisseur.

Quelle puce et quelle mémoire sont indiquées pour le LHB-D20-S ?

L'enregistrement répertorie NXP UCODE 7 et NXP UCODE 7m comme options de puce. Mémoire : EPC 128 bits (déclarée par le fournisseur).

Quelles variantes de fréquence existent pour le LHB-D20-S ?

FCC de 902 à 928 MHz et ETSI de 865 à 868 MHz. Le disque nomme également la Chine mais ne mentionne aucune bande, donc cette page n'en répertorie aucun. Dites dans quelle région les tags seront lus lorsque vous demanderez un devis.

Combien de cycles de lavage sont déclarés pour le LHB-D20-S ?

Le fournisseur indique 200 cycles de lavage ou 24 mois à compter de la date d'expédition, selon la première éventualité. TagBrio ne l'a pas testé, alors effectuez un essai de lavage sur vos propres articles.
