- Etiqueta FR4 sobre metal 100 x 30 mm
Etiquetas FR4 para metal

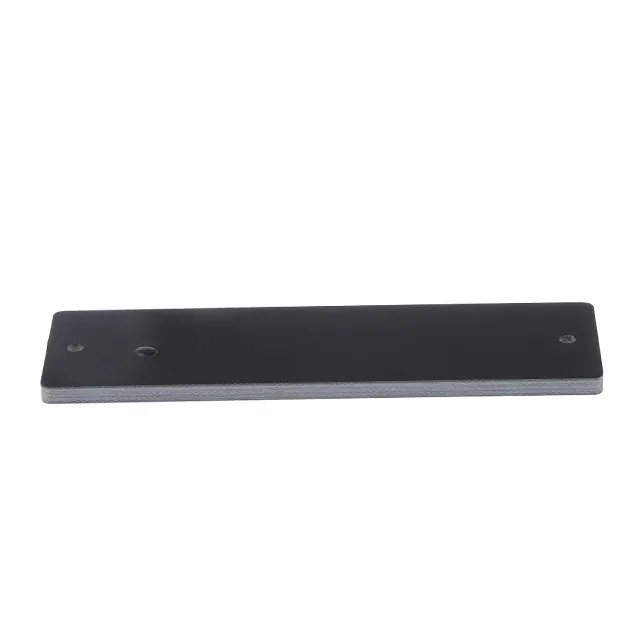

Etiqueta FR4 sobre metal 100 x 30 mm (MFR-100x30-TF)
Respuesta breve
- Tamaño
- 100 x 30 x 3.4 mm
- Distancia de lectura declarada
- hasta 6,5m
- Indicado por el proveedor. PIRE 4 W, sobre metal
- Temperatura de funcionamiento
- -25 a +85 °C
- indicado por el proveedor
- Memoria
- EPC 128 bits, usuario 496 bits
- Peso
- unos 20 gramos
1.0De un vistazo
Vistas del producto y valores declarados
Distancia de lectura declarada
- hasta 6,5m PIRE 4 W, sobre metal indicado por el proveedor
- hasta 4,3m Lector portátil, ATID AT880, sobre metal indicado por el proveedor
Temperatura
Temperatura de almacenamiento -30 a +110 °C indicado por el proveedor
Temperatura de funcionamiento -25 a +85 °C indicado por el proveedor
2.0Selección
Elija el MFR-100x30-TF o busque en otro lado
Cuándo elegir este modelo
- Elíjalo cuando la distancia de lectura determine la decisión: indica hasta 6,5 m (EIRP 4 W, sobre metal), la más larga de las 19 etiquetas FR4 sobre metal que indican esa base (varían de 0,5 m a 6,5 m).
- Elíjalo cuando la cinta por sí sola no sea suficiente: en el registro figuran tornillos, remaches y pegamento, además de cinta adhesiva.
- Elíjalo cuando necesite memoria de usuario: el registro indica 496 bits junto a 128 bits de memoria EPC (indicada por el proveedor).
Cuándo evitar este modelo
- Evítelo cuando la superficie disponible sea inferior a 100 x 30 mm: es la mayor de las 19 etiquetas sobre metal FR4 y existen 18 modelos más pequeños en la familia.
- Evítelo cuando la etiqueta se caliente a más de 85 °C en servicio: ese es el máximo operativo indicado, y la cifra de almacenamiento más alta de 110 °C no es una cifra operativa.
- Evítelo cuando haya menos de 3,4 mm de altura disponibles: es la más alta de las 19 etiquetas FR4 sobre metal.
3.0Especificaciones
Especificaciones
| Código de modelo | MFR-100x30-TF |
|---|---|
| Material de la etiqueta | FR4 |
| Color | negro |
| Fijación | Tornillo, Remache, Pegamento, Cinta adhesiva |
| Opciones de marcado y codificación | Precodificación, marcado láser, impresión de logotipos, patrón de superficie, pintura de superficie, impresión de superficie |
| Tamaño (largo x ancho x alto) | 100 x 30 x 3.4 mm |
|---|---|
| Peso | unos 20 gramos |
| Opciones de chips | Impinj Monza 4QT |
|---|---|
| Frecuencia, FCC (EE. UU.) | 902 a 928MHz |
| Frecuencia, ETSI (UE, Reino Unido) | 865 a 868MHz |
| Frecuencia, China | Banda no indicada |
| Memoria | EPC 128 bits, usuario 496 bits |
| leer y escribir | EPC y memoria de usuario |
| Protocolo de interfaz aérea | EPC Class 1 Gen 2; ISO 18000-6C |
| Alimentación | Pasiva, sin batería |
| Distancia de lectura, hasta | 6.5 m indicado por el proveedor PIRE 4 W, sobre metal |
| Distancia de lectura, hasta | 4.3 m indicado por el proveedor Lector portátil, ATID AT880, sobre metal |
| Retención de datos | 50 años indicado por el proveedor |
| Temperatura de almacenamiento | -30 a +110 °C indicado por el proveedor |
|---|---|
| Temperatura de funcionamiento | -25 a +85 °C indicado por el proveedor |
| Humedad de almacenamiento | 5 a 95 % HR indicado por el proveedor |
| Prueba de caída | 1 m, 200 caídas: aprobado indicado por el proveedor |
| prueba de alcoholemia | 95 % alcohol: aprobado indicado por el proveedor |
| prueba de gasolina | Aprobado indicado por el proveedor |
| Prueba de choque térmico | -40 a +150 °C, 7 ciclos, 48 h indicado por el proveedor Condiciones de prueba, no una calificación |
| Prueba de ciclo de temperatura | -40 a +120 °C, 7 ciclos, 48 h indicado por el proveedor Condiciones de prueba, no una calificación |
| Embalaje | bolsa de burbujas, cartón |
|---|---|
| Formato de suministro | Piezas individuales |
4.0Cómo interpretar los valores declarados
Alcance y límites de los valores
Comparación con modelos similares
Las comparaciones de MFR-100x30-TF que aparecen a continuación utilizan registros indicados por el proveedor.
El título indicado por el proveedor del MFR-100x30-TF es de hasta 6,5 m (EIRP 4 W, sobre metal).
El siguiente tamaño de catálogo más pequeño del MFR-100x30-TF es el MFR-95x25-TF (95 x 25 x 3,4 mm). MFR-100x30-TF a MFR-95x25-TF: el largo disminuye 5 mm y el ancho disminuye 5 mm. Indicado por el proveedor (EIRP 4 W, sobre metal): hasta 6,5 m para MFR-100x30-TF; hasta 5 m para MFR-95x25-TF. El dispositivo portátil ATID AT880 con entrada metálica mide hasta 4,3 m para el MFR-100x30-TF, frente a 3 m para el MFR-95x25-TF (indicado por el proveedor). Peso indicado: MFR-100x30-TF unos 20 g; MFR-95x25-TF unos 22 g.
Fuente de los valores declarados
Cada cifra de rendimiento en esta página es una declaración del proveedor: distancia de lectura, vida útil del lavado, temperatura, pruebas, presión y retención de datos. TagBrio no los ha probado y no se cita ningún informe de prueba, laboratorio o estándar para ellos. Un sobre de prueba es una condición de una prueba, no una calificación. Confirma cada cifra que te importe en muestras, en tus propios artículos y con tu propio lector.
5.0Fijación
Cómo se fija
-
Esquema general del método. No muestra esta etiqueta. -
Esquema general del método. No muestra esta etiqueta. -
Esquema general del método. No muestra esta etiqueta. -
Esquema general del método. No muestra esta etiqueta.
6.0Variantes
Variantes y chips
| Región | banda | Sufijo de orden |
|---|---|---|
| FCC (EE. UU.) | 902 a 928MHz | FCC |
| ETSI (UE, Reino Unido) | 865 a 868MHz | ETSI |
| China | Banda no indicada | No indicado |
| chip | Memoria publicada por el fabricante del chip | Fuente |
|---|---|---|
| Impinj Monza 4QT | EPC de 128 bits, usuario de 512 bits | Página de producto Impinj Monza 4QT y tabla de comparación vinculada Consultado el |
Impinj publica Monza 4QT con 512 bits de memoria de usuario frente a 496 bits en la fila de memoria. La fila de memoria es la cifra del proveedor para esta etiqueta. Lea la memoria de una muestra antes de confiar en cualquiera de las figuras.
7.0Comparado
Alternativas y comparación de modelos similares
| modelo | Cuándo considerar este modelo | Especificaciones de la ficha |
|---|---|---|
| Etiqueta FR4 sobre metal 95 x 25 mm MFR-95x25-TF | La superficie disponible es inferior a 100 x 30 mm. | MFR-95x25-TF mide 95 x 25 x 3,4 mm, el siguiente modelo más pequeño de la familia. Bajo la misma base indicada (EIRP 4 W, sobre metal) indica 5 m contra 6,5 m. |
| Etiqueta con carcasa de plástico sobre metal 46 x 31 mm MHP-46x31-TF | La etiqueta funciona a más de 85 °C en servicio. | MHP-46x31-TF establece un máximo de funcionamiento de 95 °C y mide 46 x 31 x 7,5 mm, en una familia diferente. Bajo la misma base indicada (EIRP 4 W, sobre metal) indica 6 m contra 6,5 m. |
| Etiqueta PET flexible sobre metal 103 x 25 mm MFL-103x25-T | Hay disponibles menos de 3,4 mm de altura | MFL-103x25-T tiene 1,8 mm de alto (103 x 25 x 1,8 mm), y pertenece a una familia diferente. Bajo la misma base indicada (EIRP 4 W, sobre metal) indica 3,5 m frente a 6,5 m. |
| Especificación | Etiqueta FR4 sobre metal 100 x 30 mm MFR-100x30-TF este modelo | Etiqueta FR4 sobre metal 95 x 25 mm MFR-95x25-TF | Etiqueta FR4 sobre metal 80 x 20 mm MFR-80x20-TF | Etiqueta FR4 sobre metal 60 x 25 mm MFR-60x25-TF |
|---|---|---|---|---|
| Tamaño (largo x ancho x alto) | 100 x 30 x 3.4 mm | 95 x 25 x 3.4 mm | 80 x 20 x 3 mm | 60 x 25 x 3.4 mm |
| Peso | unos 20 gramos | alrededor de 22 gramos | No indicado | alrededor de 10 gramos |
| Opciones de chips | Impinj Monza 4QT | Impinj Monza 4QT | NXP UCODE 8 | Impinj Monza 4QT |
| Memoria | EPC 128 bits, usuario 496 bits | EPC 128 bits, usuario 496 bits | No indicado | EPC 128 bits, usuario 496 bits |
| Fijación | Tornillo, Remache, Pegamento, Cinta adhesiva | Tornillo, Remache, Pegamento, Cinta adhesiva | Tornillo, Remache, Pegamento, Cinta adhesiva | Tornillo, Remache, Pegamento, Cinta adhesiva |
| Temperatura de funcionamiento | -25 a +85 °C indicado por el proveedor | -25 a +85 °C indicado por el proveedor | -25 a +85 °C indicado por el proveedor | -25 a +70 °C indicado por el proveedor |
8.0Preguntas
Preguntas sobre el MFR-100x30-TF
Respuestas basadas en la ficha
¿Hasta dónde se puede leer el MFR-100x30-TF?
El proveedor declara una distancia de lectura de hasta 6,5 m (EIRP 4 W, sobre metal) y hasta 4,3 m (ATID AT880 lector portátil, sobre metal). TagBrio no ha verificado estas cifras; pruebe la lectura de una muestra instalada en su propio artículo antes de basarse en ellas.
¿Cómo se fija el MFR-100x30-TF?
El registro enumera cinta adhesiva, tornillo, remache y pegamento. Confirme la fijación en su propio material y superficie antes de realizar el pedido en volumen.
¿Qué temperaturas indica el MFR-100x30-TF?
El proveedor indica un rango de funcionamiento de -25 a +85 °C y un rango de almacenamiento de -30 a +110 °C. Un rango de almacenamiento no es un rango operativo y un sobre de prueba no es una clasificación. Ambos están indicados por el proveedor.
¿Qué chip y memoria incluye el MFR-100x30-TF?
El registro enumera Impinj Monza 4QT. Memoria: EPC de 128 bits, usuario de 496 bits (indicada por el proveedor).
¿En qué variantes de frecuencia viene el MFR-100x30-TF?
FCC de 902 a 928 MHz y ETSI de 865 a 868 MHz. El registro también nombra a China pero no indica ninguna banda, por lo que esta página no incluye ninguna. Indique en qué región se leerán las etiquetas cuando solicite una cotización.
¿Se puede codificar o marcar el MFR-100x30-TF?
El registro enumera precodificación, marcado láser, impresión de logotipos, patrones de superficie, pintura de superficies e impresión de superficies. Pregunte al equipo qué combinación está disponible para su pedido.
