Etiquetas para metal con carcasa de plástico

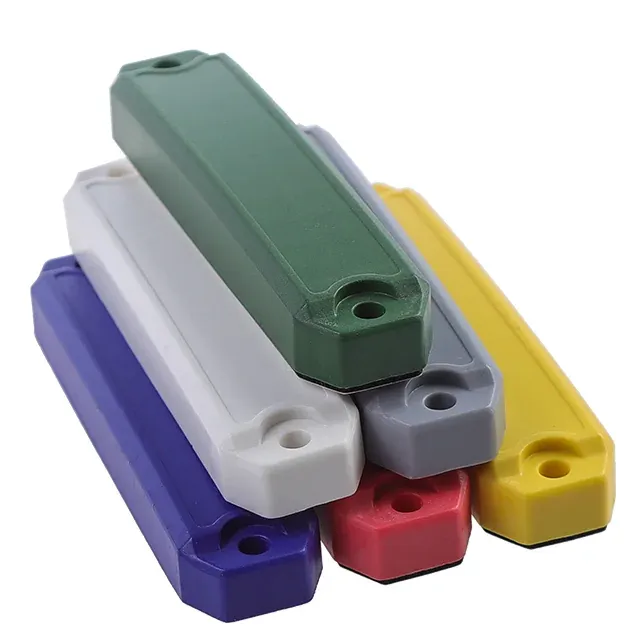

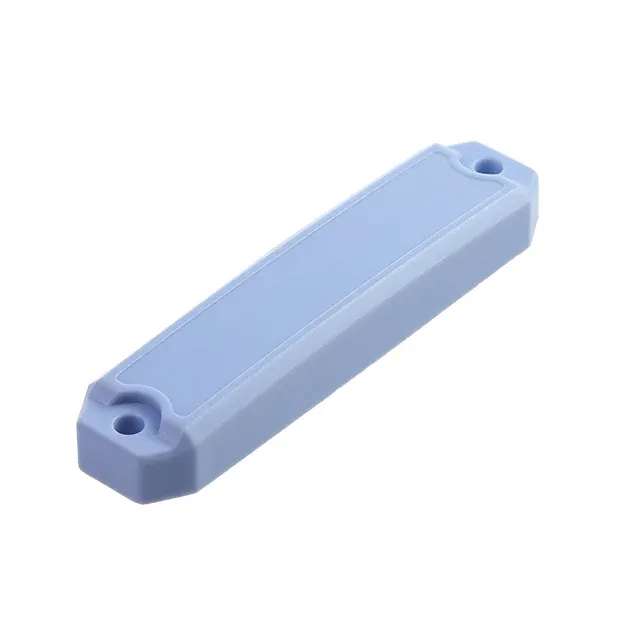

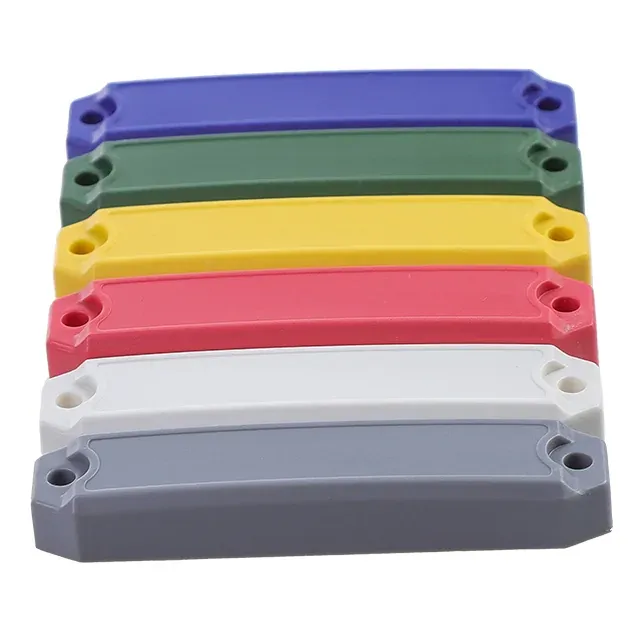

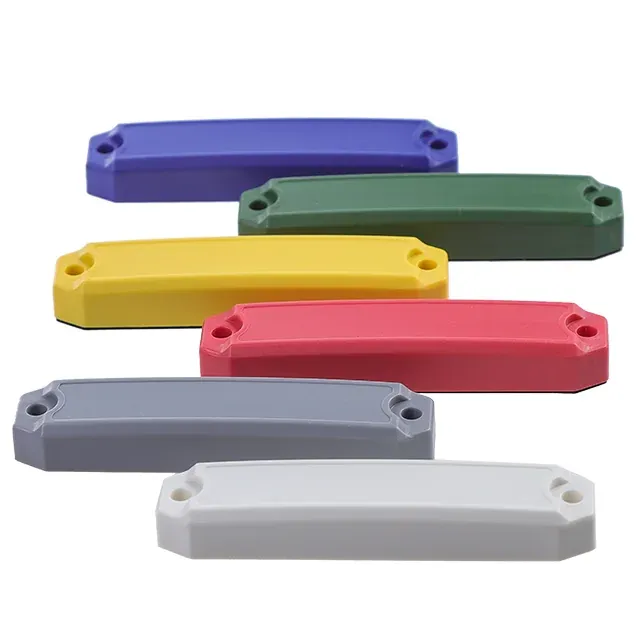

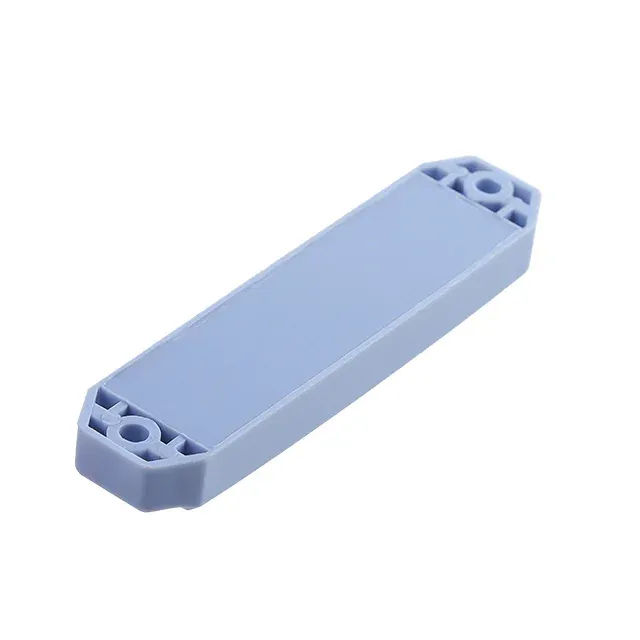

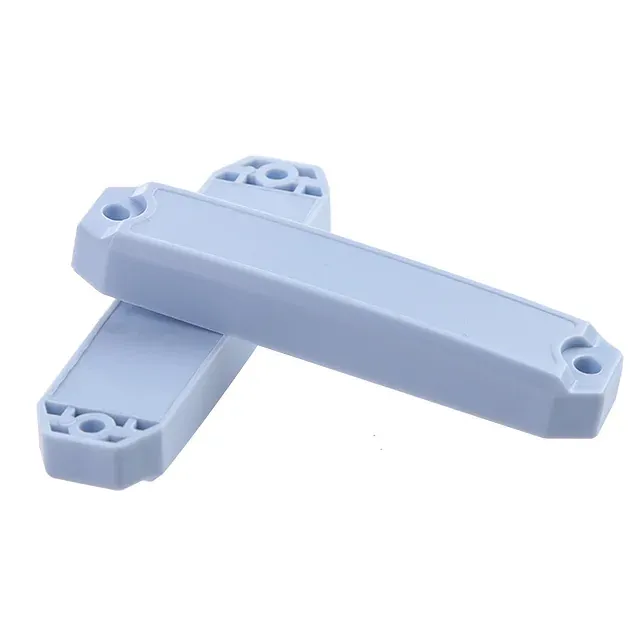

Etiqueta sobre metal con carcasa de plástico 85 x 20 mm (MHP-85x20-TF)
respuesta corta
- Tamaño
- 85 x 20 x 11 mm
- Distancia de lectura indicada
- hasta 6 metros
- Indicado por el proveedor. PIRE 4 W, sobre metal
- Operando
- -25 a +70 °C
- indicado por el proveedor
- Peso
- alrededor de 10 gramos
1.0De un vistazo
Vistas de productos y cifras declaradas
Distancia de lectura indicada
- hasta 6 metros PIRE 4 W, sobre metal indicado por el proveedor
- hasta 4 metros Lector portátil, ATID AT880, sobre metal indicado por el proveedor
Temperatura
Temperatura de almacenamiento -25 a +70 °C indicado por el proveedor
Temperatura de funcionamiento -25 a +70 °C indicado por el proveedor
2.0Eligiendo
Elija el MHP-85x20-TF o busque en otro lado
a favor
- Elíjalo cuando la distancia de lectura determine la decisión: indica hasta 6 m (EIRP 4 W, sobre metal), la tercera más larga de las 7 etiquetas sobre metal con carcasa de plástico que indican esa base (varían de 3 m a 12 m).
- Elíjalo cuando la cinta por sí sola no sea suficiente: en el registro figuran tornillos, remaches y pegamento, además de cinta adhesiva.
en contra
- Evítelo cuando la etiqueta funcione a más de 70 °C en servicio: ese es el máximo operativo indicado.
- Evítelo cuando haya menos de 11 mm de altura disponible: es la más alta de las 7 etiquetas con carcasa de plástico sobre metal.
3.0Especificaciones
Especificaciones
| Código de modelo | MHP-85x20-TF |
|---|---|
| Color | gris |
| Montaje | Tornillo, Remache, Pegamento, Cinta adhesiva |
| Opciones de marcado y codificación | Precodificación, marcado láser, impresión de logotipos. |
| Tamaño (largo x ancho x alto) | 85 x 20 x 11 mm |
|---|---|
| Peso | alrededor de 10 gramos |
| Opciones de chips | Impinj Monza 4QT, Impinj Monza R6 |
|---|---|
| Frecuencia, FCC (EE. UU.) | 902 a 928MHz |
| Frecuencia, ETSI (UE, Reino Unido) | 865 a 868MHz |
| Frecuencia, China | Banda no indicada |
| leer y escribir | EPC y memoria de usuario |
| Interfaz aérea | EPC Clase 1 Gen 2; ISO 18000-6C |
| Fuente de energía | Pasivo, sin batería |
| Distancia de lectura, hasta | 6 m indicado por el proveedor PIRE 4 W, sobre metal |
| Distancia de lectura, hasta | 4 m indicado por el proveedor Lector portátil, ATID AT880, sobre metal |
| Retención de datos | 50 años indicado por el proveedor |
| Temperatura de almacenamiento | -25 a +70 °C indicado por el proveedor |
|---|---|
| Temperatura de funcionamiento | -25 a +70 °C indicado por el proveedor |
| Humedad de almacenamiento | 5 a 95 % HR indicado por el proveedor |
| Prueba de caída | 1 m, 200 caídas: aprobado indicado por el proveedor |
| prueba de alcoholemia | 95 % alcohol: aprobado indicado por el proveedor |
| prueba de gasolina | Aprobado indicado por el proveedor |
| Prueba de choque térmico | -40 a +70 °C, 7 ciclos, 48 h indicado por el proveedor Condiciones de prueba, no una calificación |
| Prueba de ciclo de temperatura | -40 a +70 °C, 7 ciclos, 48 h indicado por el proveedor Condiciones de prueba, no una calificación |
| Embalaje | bolsa de burbujas, cartón |
|---|---|
| Formato de suministro | Piezas individuales |
4.0leyendo las cifras
Lo que dicen y lo que no dicen las cifras
Al lado de sus vecinos
Las comparaciones del MHP-85x20-TF que aparecen a continuación utilizan registros indicados por el proveedor.
El titular indicado por el proveedor del MHP-85x20-TF es de hasta 6 m (EIRP 4 W, en metal).
El siguiente tamaño de catálogo más pequeño del MHP-85x20-TF es el MHP-46x31-TF (46 x 31 x 7,5 mm). MHP-85x20-TF a MHP-46x31-TF: la longitud disminuye en 39 mm, el ancho aumenta en 11 mm y la altura disminuye en 3,5 mm. Indicado por el proveedor (EIRP 4 W, sobre metal): hasta 6 m para MHP-85x20-TF; hasta 6 m para MHP-46x31-TF. El dispositivo portátil ATID AT880 con entrada metálica mide hasta 4 m para el MHP-85x20-TF, frente a 2,5 m para el MHP-46x31-TF (indicado por el proveedor). La selección de chips cambia del Impinj Monza 4QT de MHP-85x20-TF al Alien Higgs-3 de MHP-46x31-TF. Máximos de funcionamiento: MHP-85x20-TF 70 °C; MHP-46x31-TF 95 °C (indicado por el proveedor). Peso indicado: MHP-85x20-TF aproximadamente 10 g; MHP-46x31-TF unos 21 g.
El siguiente tamaño de catálogo más grande del MHP-85x20-TF es el MHP-70x25-TF (70 x 25 x 5 mm). MHP-85x20-TF a MHP-70x25-TF: la longitud disminuye en 15 mm, el ancho aumenta en 5 mm y la altura disminuye en 6 mm. Indicado por el proveedor (EIRP 4 W, sobre metal): hasta 6 m para MHP-85x20-TF; hasta 3 m para MHP-70x25-TF. El dispositivo portátil ATID AT880 con entrada metálica tiene una longitud de hasta 4 m para el MHP-85x20-TF, frente a 1,5 m para el MHP-70x25-TF (indicado por el proveedor). La selección de chips cambia del Impinj Monza 4QT de MHP-85x20-TF al NXP UCODE 7m de MHP-70x25-TF. Peso indicado: MHP-85x20-TF aproximadamente 10 g; MHP-70x25-TF unos 5 g.
¿Quién declara estas cifras?
Cada cifra de rendimiento en esta página es una declaración del proveedor: distancia de lectura, vida útil del lavado, temperatura, pruebas, presión y retención de datos. TagBrio no los ha probado y no se cita ningún informe de prueba, laboratorio o estándar para ellos. Un sobre de prueba es una condición de una prueba, no una calificación. Confirma cada cifra que te importe en muestras, en tus propios artículos y con tu propio lector.
5.0Montaje
Método de fijación
-
Esquema general del método. No muestra esta etiqueta. -
Esquema general del método. No muestra esta etiqueta. -
Esquema general del método. No muestra esta etiqueta. -
Esquema general del método. No muestra esta etiqueta.
6.0Variantes
Variantes y chips
| Región | banda | Sufijo de orden |
|---|---|---|
| FCC (EE. UU.) | 902 a 928MHz | FCC |
| ETSI (UE, Reino Unido) | 865 a 868MHz | ETSI |
| China | Banda no indicada | No indicado |
| chip | Memoria publicada por el vendedor. | Fuente |
|---|---|---|
| Impinj Monza 4QT | EPC de 128 bits, usuario de 512 bits | Página de producto Impinj Monza 4QT y tabla de comparación vinculada Sigue leyendo |
| Impinj Monza R6 | EPC de 96 bits, sin memoria de usuario | Página de producto Impinj Monza R6-P y tabla comparativa vinculada Sigue leyendo |
7.0Comparado
Considere estos en su lugar y compare a los vecinos.
| modelo | Míralo cuando | Lo que dice su registro |
|---|---|---|
| Etiqueta con carcasa de plástico sobre metal 155 x 30 mm MHP-155x30-TF | Necesita una distancia de lectura indicada más larga | MHP-155x30-TF tiene unas dimensiones de 155 x 30 x 10 mm, el modelo más pequeño de la familia que más dice. Bajo la misma base indicada (EIRP 4 W, sobre metal) indica 12 m contra 6 m. |
| Etiqueta con carcasa de plástico sobre metal 46 x 31 mm MHP-46x31-TF | La superficie disponible es inferior a 85 x 20 mm. | MHP-46x31-TF mide 46 x 31 x 7,5 mm, el siguiente modelo más pequeño de la familia. Bajo la misma base indicada (EIRP 4 W, sobre metal) indica 6 m contra 6 m. |
| Etiqueta con carcasa de plástico sobre metal 70 x 25 mm MHP-70x25-TF | Disponibles menos de 11 mm de altura. | MHP-70x25-TF tiene 5 mm de alto (70 x 25 x 5 mm). Bajo la misma base indicada (EIRP 4 W, sobre metal) indica 3 m contra 6 m. |
| Especificación | Etiqueta con carcasa de plástico sobre metal 85 x 20 mm MHP-85x20-TF este modelo | Etiqueta con carcasa de plástico sobre metal 70 x 25 mm MHP-70x25-TF | Etiqueta con carcasa de plástico sobre metal 46 x 31 mm MHP-46x31-TF | Etiqueta con carcasa de plástico sobre metal 37 x 14 mm MHP-37x14-TF |
|---|---|---|---|---|
| Tamaño (largo x ancho x alto) | 85 x 20 x 11 mm | 70 x 25 x 5 mm | 46 x 31 x 7.5 mm | 37 x 14 x 5.9 mm |
| Peso | alrededor de 10 gramos | alrededor de 5 gramos | alrededor de 21 gramos | alrededor de 6,5 gramos |
| Opciones de chips | Impinj Monza 4QT, Impinj Monza R6 | NXP UCODE 7m, NXP UCODE 8 | Extraterrestre Higgs-3 | Extraterrestre Higgs-3 |
| memoria por chip | No indicado | NXP UCODE 7m: EPC de 96 bits, usuario de 32 bits; NXP UCODE 8: EPC de 128 bits, sin memoria de usuario | No indicado | No indicado |
| Montaje | Tornillo, Remache, Pegamento, Cinta adhesiva | Tornillo, Remache, Pegamento, Cinta adhesiva | Tornillo, Remache, Pegamento, Cinta adhesiva | Tornillo, Remache, Pegamento, Cinta adhesiva |
| Temperatura de funcionamiento | -25 a +70 °C indicado por el proveedor | -40 a +70 °C indicado por el proveedor | -25 a +95 °C indicado por el proveedor | -25 a +115 °C indicado por el proveedor |
8.0Preguntas
Preguntas sobre el MHP-85x20-TF
Respuestas citadas del expediente.
¿Hasta dónde se puede leer el MHP-85x20-TF?
El proveedor indica hasta 6 m (EIRP 4 W, sobre metal) y hasta 4 m (ATID AT880 portátil, sobre metal). TagBrio no ha probado ninguna de las figuras, así que lea una muestra por su parte antes de confiar en ellas.
¿Cómo se conecta el MHP-85x20-TF?
El registro enumera cinta adhesiva, tornillo, remache y pegamento. Confirme la fijación en su propio material y superficie antes de realizar el pedido en volumen.
¿Qué temperaturas indica el MHP-85x20-TF?
El proveedor indica un rango de funcionamiento de -25 a +70 °C y un rango de almacenamiento de -25 a +70 °C. Un rango de almacenamiento no es un rango operativo y un sobre de prueba no es una clasificación. Ambos están indicados por el proveedor.
¿Qué chip y memoria incluye el MHP-85x20-TF?
El registro enumera Impinj Monza 4QT y Impinj Monza R6 como opciones de chip.
¿En qué variantes de frecuencia viene el MHP-85x20-TF?
FCC de 902 a 928 MHz y ETSI de 865 a 868 MHz. El registro también nombra a China pero no indica ninguna banda, por lo que esta página no incluye ninguna. Indique en qué región se leerán las etiquetas cuando solicite una cotización.
¿Se puede codificar o marcar el MHP-85x20-TF?
El registro enumera la precodificación, el marcado láser y la impresión de logotipos. Pregunte al equipo qué combinación está disponible para su pedido.
