Etiquetas para metal con carcasa de plástico

Etiqueta sobre metal con carcasa de plástico 155 x 30 mm (MHP-155x30-TF)

Respuesta breve

MHP-155x30-TF es una etiqueta sobre metal con carcasa de plástico, de 155 x 30 x 10 mm, para superficies metálicas. El proveedor indica una distancia de lectura de hasta 12 m (EIRP 4 W, en metal). El proveedor indica un rango de funcionamiento de -25 a +70 °C.

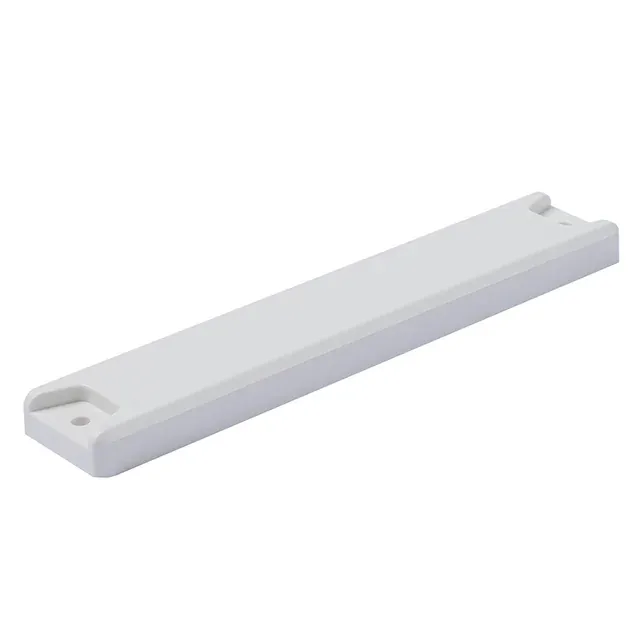

Etiqueta con carcasa de plástico sobre metal 155 x 30 mm
Etiqueta con carcasa de plástico sobre metal 155 x 30 mm
Tamaño
155 x 30 x 10 mm
Distancia de lectura declarada
hasta 12 metros
Indicado por el proveedor. PIRE 4 W, sobre metal
Temperatura de funcionamiento
-25 a +70 °C
indicado por el proveedor
Memoria
Memoria EPC de 96 bit y memoria de usuario de 32 bit
Peso
alrededor de 28 gramos

1.0De un vistazo

Vistas del producto y valores declarados

Croquis acotado de Etiqueta metálica con carcasa de plástico 155 x 30 mmVista superior y lateral de una pieza rectangular de 155 mm de largo, 30 mm de ancho y 10 mm de espesor, dibujada a una escala. Dimensiones en milímetros. Se muestra una barra de escala de 50 mm.155 mm30 mm10 mmVista superiorVista lateralescala de 50 mm
MHP-155x30-TF, extraído del tamaño indicado. Dimensiones en milímetros.

Distancia de lectura declarada

  • hasta 12 metros PIRE 4 W, sobre metal indicado por el proveedor
    Regla de 0 a 12 mUna regla de 0 a 12 m. Está dibujado a su propia escala y no se puede comparar con el gobernante de otra distancia establecida.024681012 m
  • hasta 8 metros Lector portátil, Alien 9011, sobre metal indicado por el proveedor
    Regla de 0 a 8 mUna regla de 0 a 8 m. Está dibujado a su propia escala y no se puede comparar con el gobernante de otra distancia establecida.02468 m

Temperatura

Temperatura de almacenamiento -40 a +70 °C indicado por el proveedor

Temperatura de almacenamiento: -40 a +70 °C, en una escala de -50 a +200 °CBarra en una escala de -50 a +200 °C. El tramo coloreado abarca de -40 °C a +70 °C (dato declarado por el proveedor).-500+50+100+200 °C

Temperatura de funcionamiento -25 a +70 °C indicado por el proveedor

Temperatura de funcionamiento: -25 a +70 °C, en una escala de -50 a +200 °CBarra en una escala de -50 a +200 °C. El tramo coloreado abarca de -25 °C a +70 °C (dato declarado por el proveedor).-500+50+100+200 °C

2.0Selección

Elija el MHP-155x30-TF o busque en otro lado

Cuándo elegir este modelo

  • Elíjalo cuando la distancia de lectura determine la decisión: indica hasta 12 m (EIRP 4 W, sobre metal), la más larga de las 7 etiquetas sobre metal con carcasa de plástico que indican esa base (varían de 3 m a 12 m).
  • Elíjalo cuando la cinta por sí sola no sea suficiente: en el registro figuran tornillos, remaches y pegamento, además de cinta adhesiva.
  • Considere este modelo si necesita memoria de usuario: la ficha indica 32 bit de memoria de usuario y 96 bit de memoria EPC (datos del proveedor).

Cuándo evitar este modelo

  • Evítelo cuando la superficie disponible sea inferior a 155 x 30 mm: es el segundo más grande de 7 etiquetas con carcasa de plástico sobre metal, y existen 5 modelos más pequeños en la familia.
  • Evítelo cuando la etiqueta funcione a más de 70 °C en servicio: ese es el máximo operativo indicado.

3.0Especificaciones

Especificaciones

Identificación del modelo
Código de modelo MHP-155x30-TF
Material de la etiqueta ABS, otro polímero (alternativo, no especificado)
Color blanco
Fijación Tornillo, Remache, Pegamento, Cinta adhesiva
Opciones de marcado y codificación Precodificación, marcado láser, impresión de logotipos.
Dimensiones y peso
Tamaño (largo x ancho x alto) 155 x 30 x 10 mm
Peso alrededor de 28 gramos
Características de radiofrecuencia
Opciones de chips NXP UCODE 7m, NXP UCODE 8
Frecuencia, FCC (EE. UU.) 902 a 928MHz
Frecuencia, ETSI (UE, Reino Unido) 865 a 868MHz
Frecuencia, China Banda no indicada
Memoria Memoria EPC de 96 bit y memoria de usuario de 32 bit
leer y escribir EPC y memoria de usuario
Protocolo de interfaz aérea EPC Class 1 Gen 2; ISO 18000-6C
Alimentación Pasiva, sin batería
Distancia de lectura, hasta 12 m indicado por el proveedor PIRE 4 W, sobre metal
Distancia de lectura, hasta 8 m indicado por el proveedor Lector portátil, Alien 9011, sobre metal
Retención de datos 50 años indicado por el proveedor
Medio ambiente y durabilidad
Temperatura de almacenamiento -40 a +70 °C indicado por el proveedor
Temperatura de funcionamiento -25 a +70 °C indicado por el proveedor
Humedad de almacenamiento 5 a 95 % HR indicado por el proveedor
Prueba de caída 1 m, 200 caídas: aprobado indicado por el proveedor
prueba de alcoholemia 95 % alcohol: aprobado indicado por el proveedor
prueba de gasolina Aprobado indicado por el proveedor
Prueba de choque térmico -40 a +70 °C, 7 ciclos, 48 h indicado por el proveedor Condiciones de prueba, no una calificación
Prueba de ciclo de temperatura -40 a +70 °C, 7 ciclos, 48 h indicado por el proveedor Condiciones de prueba, no una calificación
Embalaje y suministro
Embalaje bolsa de burbujas, cartón
Formato de suministro Piezas individuales

4.0Cómo interpretar los valores declarados

Alcance y límites de los valores

Comparación con modelos similares

Las comparaciones del MHP-155x30-TF que aparecen a continuación utilizan los registros indicados por el proveedor.

El titular indicado por el proveedor del MHP-155x30-TF es de hasta 12 m (EIRP 4 W, en metal).

El siguiente tamaño de catálogo más pequeño del MHP-155x30-TF es el MHP-70x25-TF (70 x 25 x 5 mm). MHP-155x30-TF a MHP-70x25-TF: la longitud disminuye en 85 mm, el ancho disminuye en 5 mm y la altura disminuye en 5 mm. Indicado por el proveedor (EIRP 4 W, sobre metal): hasta 12 m para MHP-155x30-TF; hasta 3 m para MHP-70x25-TF. Peso indicado: MHP-155x30-TF aproximadamente 28 g; MHP-70x25-TF unos 5 g.

El siguiente tamaño de catálogo más grande del MHP-155x30-TF es el MHP-88x57-T (88 x 56,5 x 4 mm). MHP-155x30-TF a MHP-88x57-T: la longitud disminuye en 67 mm, el ancho aumenta en 26,5 mm y la altura disminuye en 6 mm. Indicado por el proveedor (EIRP 4 W, sobre metal): hasta 12 m para MHP-155x30-TF; hasta 9 m para MHP-88x57-T. Al reemplazar MHP-155x30-TF por MHP-88x57-T se pierden las opciones de tornillos, remaches y pegamento enumeradas; MHP-88x57-T enumera la cinta adhesiva. La selección de chips cambia del NXP UCODE 7m del MHP-155x30-TF al Alien Higgs-3 del MHP-88x57-T. Máximos de funcionamiento: MHP-155x30-TF 70 °C; MHP-88x57-T 85 °C (indicado por el proveedor). Peso indicado: MHP-155x30-TF aproximadamente 28 g; MHP-88x57-T unos 27 g.

Fuente de los valores declarados

Cada cifra de rendimiento en esta página es una declaración del proveedor: distancia de lectura, vida útil del lavado, temperatura, pruebas, presión y retención de datos. TagBrio no los ha probado y no se cita ningún informe de prueba, laboratorio o estándar para ellos. Un sobre de prueba es una condición de una prueba, no una calificación. Confirma cada cifra que te importe en muestras, en tus propios artículos y con tu propio lector.

5.0Fijación

Cómo se fija

  • Diagrama de montaje: TornilloUn tornillo pasa a través de la etiqueta y se enrosca en un orificio en la superficie metálica. Etiquetado: tornillo, etiqueta, superficie metálica. Esquemático, no a escala.tornilloEtiquetasuperficie metálicaEsquemático, no a escala. Vista en sección.
    Esquema general del método. No muestra esta etiqueta.
  • Diagrama de montaje: RemacheUn remache pasa a través de la etiqueta y una lámina de metal, y su extremo está ensanchado para sujetarlos. Etiquetado: remache, etiqueta, chapa. Esquemático, no a escala.RemacheEtiquetachapa metalicaEsquemático, no a escala. Vista en sección.
    Esquema general del método. No muestra esta etiqueta.
  • Diagrama de montaje: pegamentoUna etiqueta se pega a una superficie metálica con pegamento que se eleva ligeramente en los bordes de la etiqueta. Etiquetado: etiqueta, pegamento, superficie metálica. Esquemático, no a escala.Etiquetapegamentosuperficie metálicaEsquemático, no a escala. Vista en sección.
    Esquema general del método. No muestra esta etiqueta.
  • Diagrama de montaje: cinta adhesivaSe pega una etiqueta a una superficie metálica con una fina capa de cinta adhesiva entre ellas. Etiquetado: etiqueta, cinta adhesiva, superficie metálica. Esquemático, no a escala.Etiquetacinta adhesivasuperficie metálicaEsquemático, no a escala. Vista en sección.
    Esquema general del método. No muestra esta etiqueta.

6.0Variantes

Variantes y chips

Variantes de frecuencia
Región banda Sufijo de orden
FCC (EE. UU.) 902 a 928MHz FCC
ETSI (UE, Reino Unido) 865 a 868MHz ETSI
China Banda no indicada No indicado
Datos del chip publicados por los proveedores del MHP-155x30-TF
chip Memoria publicada por el fabricante del chip Fuente
NXP UCODE 7m Memoria de usuario de 32 bit Página de producto de NXP UCODE 7 y UCODE 7m Consultado el
NXP UCODE 8 Memoria EPC de 128 bit, sin memoria de usuario Página de producto NXP UCODE 8 y UCODE 8m Consultado el

7.0Comparado

Alternativas y comparación de modelos similares

Modelos a considerar en lugar del MHP-155x30-TF
modelo Cuándo considerar este modelo Especificaciones de la ficha
Etiqueta con carcasa de plástico sobre metal 70 x 25 mm MHP-70x25-TF La superficie disponible es inferior a 155 x 30 mm. MHP-70x25-TF mide 70 x 25 x 5 mm, el siguiente modelo más pequeño de la familia. Bajo la misma base indicada (EIRP 4 W, sobre metal) indica 3 m contra 12 m.
Etiqueta con carcasa de plástico sobre metal 88 x 56,5 mm MHP-88x57-T La etiqueta funciona a más de 70 °C en servicio. MHP-88x57-T establece un máximo de funcionamiento de 85 °C y mide 88 x 56,5 x 4 mm. Bajo la misma base indicada (EIRP 4 W, sobre metal) indica 9 m contra 12 m.
MHP-155x30-TF junto a los modelos más cercanos a él en tamaño
Especificación Etiqueta con carcasa de plástico sobre metal 155 x 30 mm MHP-155x30-TF este modelo Etiqueta con carcasa de plástico sobre metal 88 x 56,5 mm MHP-88x57-T Etiqueta con carcasa de plástico sobre metal 70 x 25 mm MHP-70x25-TF Etiqueta con carcasa de plástico sobre metal 85 x 20 mm MHP-85x20-TF
Tamaño (largo x ancho x alto) 155 x 30 x 10 mm 88 x 56.5 x 4 mm 70 x 25 x 5 mm 85 x 20 x 11 mm
Peso alrededor de 28 gramos alrededor de 27 gramos alrededor de 5 gramos alrededor de 10 gramos
Opciones de chips NXP UCODE 7m, NXP UCODE 8 Extraterrestre Higgs-3, Impinj Monza 4QT NXP UCODE 7m, NXP UCODE 8 Impinj Monza 4QT, Impinj Monza R6
Memoria Memoria EPC de 96 bit y memoria de usuario de 32 bit No indicado NXP UCODE 7m: EPC de 96 bits, usuario de 32 bits; NXP UCODE 8: EPC de 128 bits, sin memoria de usuario No indicado
Fijación Tornillo, Remache, Pegamento, Cinta adhesiva cinta adhesiva Tornillo, Remache, Pegamento, Cinta adhesiva Tornillo, Remache, Pegamento, Cinta adhesiva
Temperatura de funcionamiento -25 a +70 °C indicado por el proveedor -20 a +85 °C indicado por el proveedor -40 a +70 °C indicado por el proveedor -25 a +70 °C indicado por el proveedor

8.0Preguntas

Preguntas sobre el MHP-155x30-TF

Respuestas basadas en la ficha

¿Hasta dónde se puede leer el MHP-155x30-TF?

El proveedor declara una distancia de lectura de hasta 12 m (EIRP 4 W, sobre metal) y hasta 8 m (Alien 9011 lector portátil, sobre metal). TagBrio no ha verificado estas cifras; pruebe la lectura de una muestra instalada en su propio artículo antes de basarse en ellas.

¿Cómo se conecta el MHP-155x30-TF?

El registro enumera cinta adhesiva, tornillo, remache y pegamento. Confirme la fijación en su propio material y superficie antes de realizar el pedido en volumen.

¿Qué temperaturas indica el MHP-155x30-TF?

El proveedor indica un rango de funcionamiento de -25 a +70 °C y un rango de almacenamiento de -40 a +70 °C. Un rango de almacenamiento no es un rango operativo y un sobre de prueba no es una clasificación. Ambos están indicados por el proveedor.

¿Qué chip y memoria incluye el MHP-155x30-TF?

El registro enumera NXP UCODE 7m y NXP UCODE 8 como opciones de chip. Memoria: EPC de 96 bits, usuario de 32 bits (indicada por el proveedor).

¿En qué variantes de frecuencia viene el MHP-155x30-TF?

FCC de 902 a 928 MHz y ETSI de 865 a 868 MHz. El registro también nombra a China pero no indica ninguna banda, por lo que esta página no incluye ninguna. Indique en qué región se leerán las etiquetas cuando solicite una cotización.

¿Se puede codificar o marcar el MHP-155x30-TF?

El registro enumera la precodificación, el marcado láser y la impresión de logotipos. Pregunte al equipo qué combinación está disponible para su pedido.

Pruébalo en tu propia superficie

Las muestras se gestionan caso por caso. El equipo confirma la disponibilidad y las condiciones por correo electrónico.
