抗金属标签

FR4 抗金属标签

简短回答

适用于金属表面的刚性 FR4 板标签，从 5 mm 圆盘到 100 x 30 mm 板。小型号使用胶带。较大型号增加螺钉、铆钉或胶水固定。
浏览 19 个型号 申请样品
FR4 抗金属标签 70 x 20 mm
FR4 抗金属标签 70 x 20 mm
型号
19
足迹
5 x 5 至 100 x 30 mm
身高
1.6 至 3.4 mm
运营
-25 至 +85 °C
供应商声明，跨型号
规定的读取距离
0.5m至6.5m
供应商声明，19 种型号，EIRP 4 W，金属

1.0建筑工程

这个产品系列是如何建立的

FR4 抗金属标签的典型结构FR4 抗金属标签层的分解图，从顶部看：芯片；天线痕迹； FR4电路板；胶带（如果使用）。典型结构，而非规范；图层未按比例绘制。芯片天线走线FR4电路板胶带、如果使用典型结构，而非规范。层不按比例。系列厚度为 1.6 至 3.4 毫米。
产品系列的层次。本体：FR4电路板。

FR4 是大多数电路板制成的玻璃纤维环氧树脂层压板。 FR4 抗金属标签是一块小板，记录仅将其描述为厚度为 1.6 至 3.4 毫米的刚性 FR4 主体。它们没有描述天线布局、层堆叠或任何涂层，因此本页不对它们做出任何声明。

作为一般背景，不是对任何型号的描述：直接放置在金属上的 UHF 天线会因金属而失谐，因此用于金属的标签是为了与金属配合而不是对抗金属而设计的。标签的厚度是该设计的一部分，这就是为什么抗金属标签比纸箱标签厚的原因，也是为什么应该在您将使用的金属上检查适用于一种金属表面的标签。

2.0选择

选择这个系列，或者寻找其他地方

选择这个产品系列是为了

  • 平面面积较小的小型金属零件和工具。十种型号将胶带列为唯一的固定装置，从 5 毫米圆盘到 53 x 13 毫米不等，除一款外，所有型号的高度均为 3 至 3.4 毫米。
  • 金属零件和容器，可容纳 36 x 13 毫米至 100 x 30 毫米的板，通过螺钉、铆钉或胶水以及胶带固定。九个型号列出了这些固定装置。
  • 阅读可以根据尺寸进行交易的距离。在一种基础上（EIRP 4 W，在金属上），供应商标称从 5 mm 圆盘的 0.5 m 到 100 x 30 mm 板的 6.5 m。每个数字均由供应商说明。

到别处看看的时候

  • 没有型号注明工作温度高于 85°C，有 3 个型号列出了 70°C。存储温度不是工作温度。
  • 规定的读取距离不会随着尺寸的增加而稳定增加。 90 x 5 mm 和 90 x 11 mm 型号表示 2 m，而 50 x 10 mm 型号表示 3 m。在对尺寸进行排序之前，先用自己的金属进行测试。
  • 除一款为 1.6 毫米外，所有型号的高度均为 3 至 3.4 毫米。如果可用的厚度小于 3 毫米，请考虑柔性 PET 系列（1.7 至 1.8 毫米）或可打印系列（1.25 毫米）。

评选规则

  1. 选择最小的封装，其规定的金属上距离满足您的要求并留有余量，并在您自己的金属上进行确认。
  2. 十个较小型号仅列出了胶带。 SKU 结尾为 TF 的 9 种型号列出了螺钉、铆钉或胶水以及胶带。
  3. 如果需要用户内存，请读取每个型号的内存行，因为它因芯片而异。大多数具有 Monza 4QT 的型号列出了 496 位用户内存，而具有 UCODE 8 的型号仅列出了 EPC 内存。
  4. 每个型号都列出了预编码和绘制。八个较大型号列出了激光打标、徽标印刷和表面图案。

3.0型号

19 个 FR4 抗金属标签

比较规格

FR4 抗金属标签：具有尺寸、芯片、安装、频带和规定读取距离的型号
型号尺寸身高芯片选项固定方式频段规定的读取距离
FR4 抗金属标签 5 mm 直径 MFR-D5-T 5 mm直径、3 mm高 3 mm NXP UCODE 8 胶带固定 FCC, ETSI 长达 0.5 m EIRP 4 W，金属上。供应商声明。

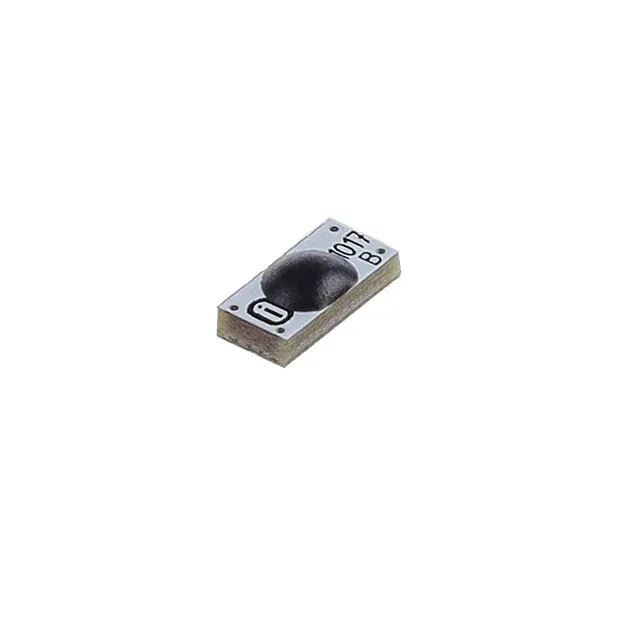

FR4 抗金属标签 9.4 x 4.3 mm MFR-9x4-T 9.4 x 4.3 x 1.6 mm 1.6 mm NXP UCODE 7m 胶带固定 FCC, ETSI 长达 0.5 m EIRP 4 W，金属上。供应商声明。
FR4 抗金属标签 10 x 5 mm MFR-10x5-T 10 x 5 x 3 mm 3 mm NXP UCODE 8 胶带固定 FCC, ETSI 长达 1 m EIRP 4 W，金属上。供应商声明。

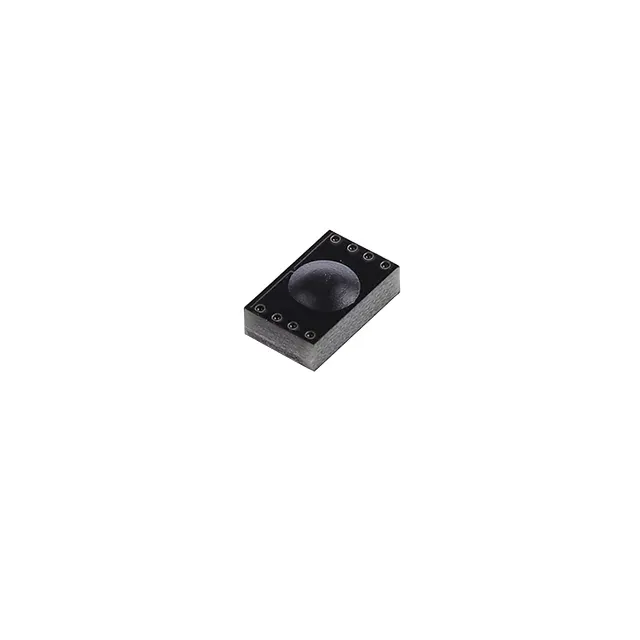

FR4 抗金属标签 12 x 7 mm MFR-12x7-T 12 x 7 x 3 mm 3 mm NXP UCODE 8 胶带固定 FCC, ETSI 长达 1 m EIRP 4 W，金属上。供应商声明。
FR4 抗金属标签 10 mm 直径 MFR-D10-T 10 mm直径、3 mm高 3 mm Impinj Monza 4QT 胶带固定 FCC, ETSI 长达 0.8 m EIRP 4 W，金属上。供应商声明。
FR4 抗金属标签 13 x 9 mm MFR-13x9-T 13 x 9 x 3 mm 3 mm NXP UCODE 8 胶带固定 FCC, ETSI 长达 1 m EIRP 4 W，金属上。供应商声明。

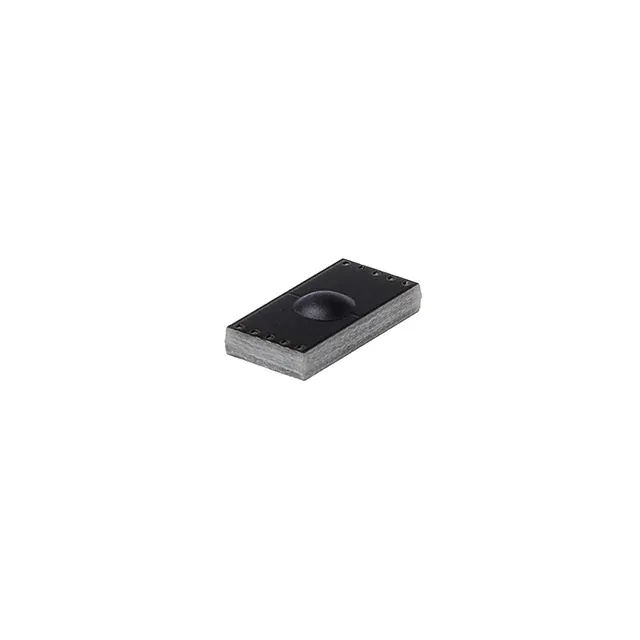

FR4 抗金属标签 18 x 9 mm MFR-18x9-T 18 x 9 x 3 mm 3 mm Impinj Monza 4QT 胶带固定 FCC, ETSI 长达 1 m EIRP 4 W，金属上。供应商声明。

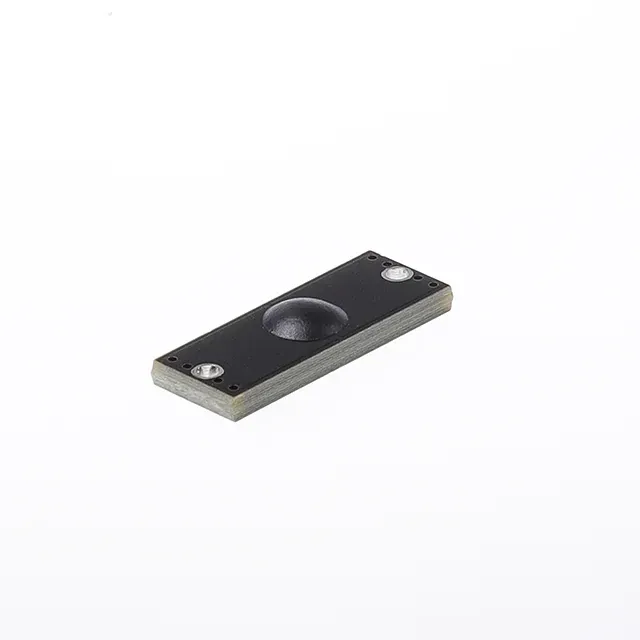

FR4 抗金属标签 22 x 8 mm MFR-22x8-T 22 x 8 x 3 mm 3 mm Impinj Monza 4QT 胶带固定 FCC, ETSI 长达 1.2 m EIRP 4 W，金属上。供应商声明。

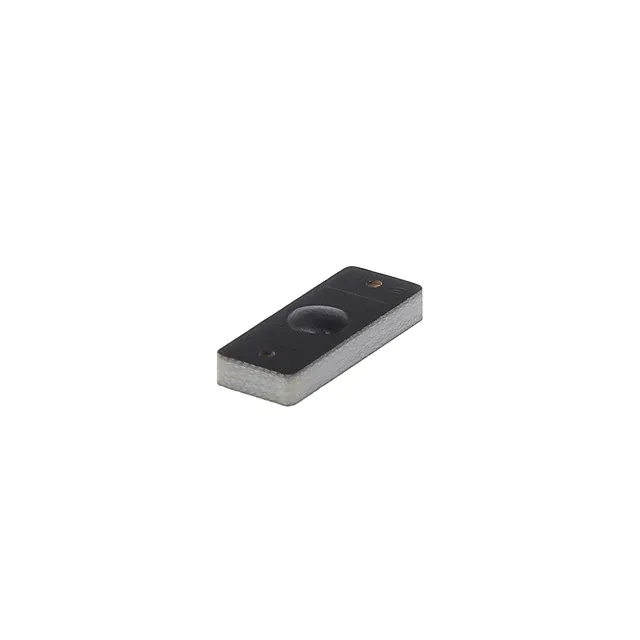

FR4 抗金属标签 23 x 9 mm MFR-23x9-T 23 x 9 x 3 mm 3 mm Impinj Monza 4QT 胶带固定 FCC, ETSI 长达 2 m EIRP 4 W，金属上。供应商声明。

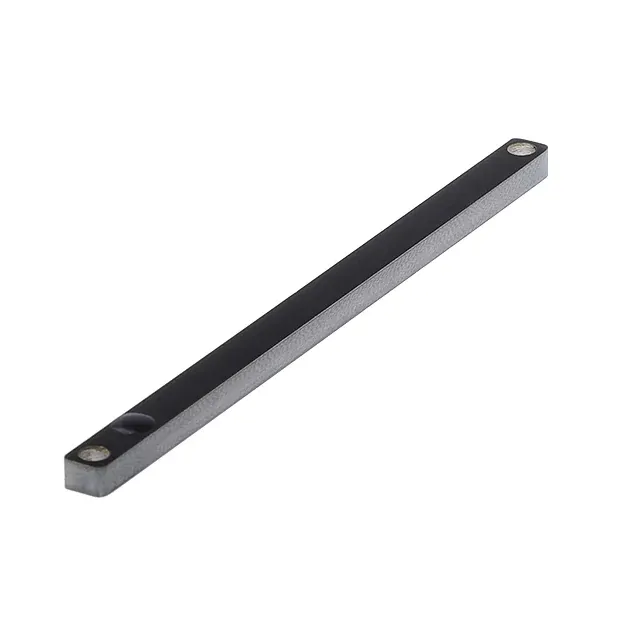

FR4 抗金属标签 90 x 5 mm MFR-90x5-TF 90 x 5 x 3 mm 3 mm Impinj Monza 4QT 螺钉、铆钉、胶水、胶带 FCC, ETSI 长达 2 m EIRP 4 W，金属上。供应商声明。

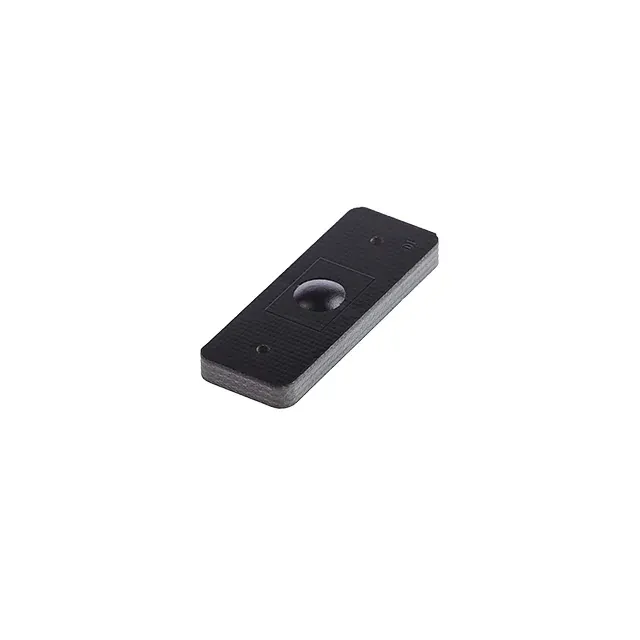

FR4 抗金属标签 36 x 13 mm MFR-36x13-TF 36 x 13 x 3 mm 3 mm Impinj Monza 4QT 螺钉、铆钉、胶水、胶带 FCC, ETSI 长达 2 m EIRP 4 W，金属上。供应商声明。

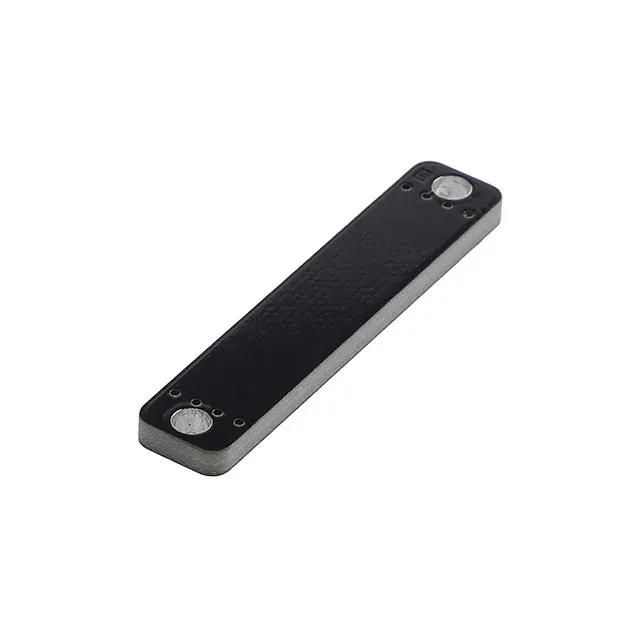

FR4 抗金属标签 50 x 10 mm MFR-50x10-TF 50 x 10 x 3 mm 3 mm NXP UCODE 8 螺钉、铆钉、胶水、胶带 FCC, ETSI 长达 3 m EIRP 4 W，金属上。供应商声明。

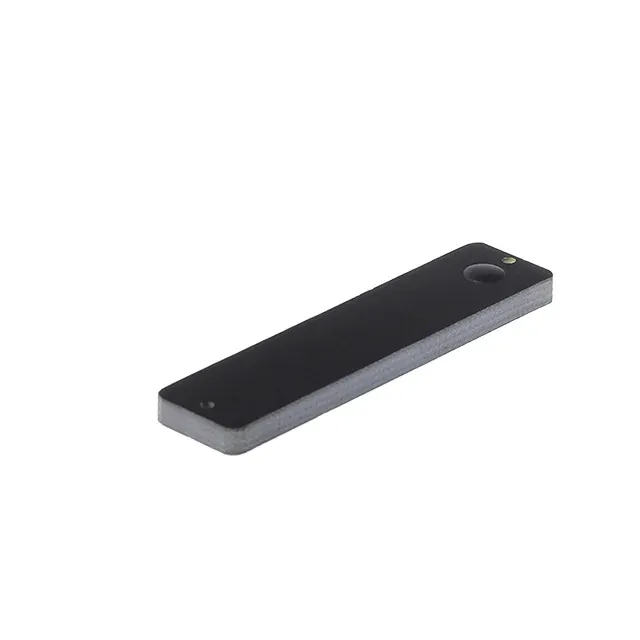

FR4 抗金属标签 53 x 13 mm MFR-53x13-T 53 x 13 x 3.4 mm 3.4 mm Impinj Monza 4QT 胶带固定 FCC, ETSI 长达 3 m EIRP 4 W，金属上。供应商声明。

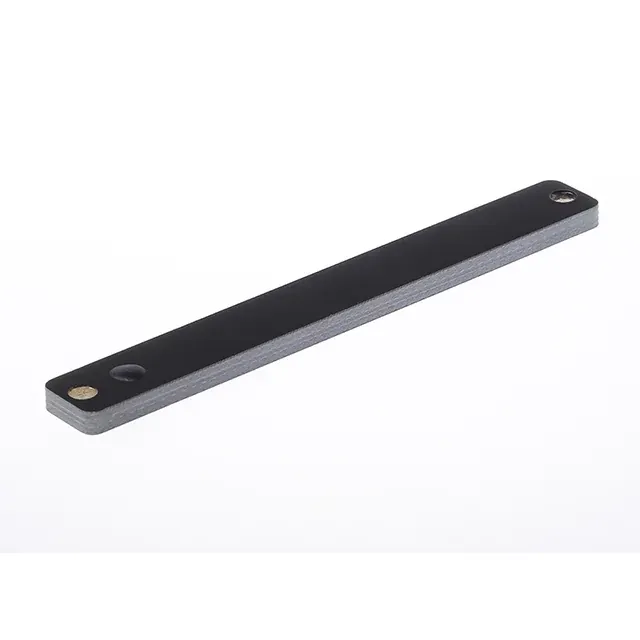

FR4 抗金属标签 90 x 11 mm MFR-90x11-TF 90 x 11 x 3.4 mm 3.4 mm Impinj Monza 4QT 螺钉、铆钉、胶水、胶带 FCC, ETSI 长达 2 m EIRP 4 W，金属上。供应商声明。
FR4 抗金属标签 70 x 20 mm MFR-70x20-TF 70 x 20 x 3.4 mm 3.4 mm Impinj Monza 4QT 螺钉、铆钉、胶水、胶带 FCC, ETSI 长达 3 m EIRP 4 W，金属上。供应商声明。

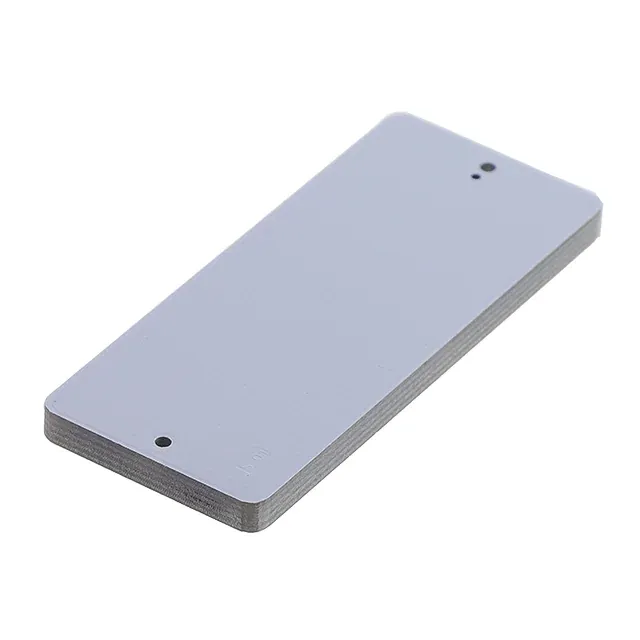

FR4 抗金属标签 60 x 25 mm MFR-60x25-TF 60 x 25 x 3.4 mm 3.4 mm Impinj Monza 4QT 螺钉、铆钉、胶水、胶带 FCC, ETSI 长达 3 m EIRP 4 W，金属上。供应商声明。

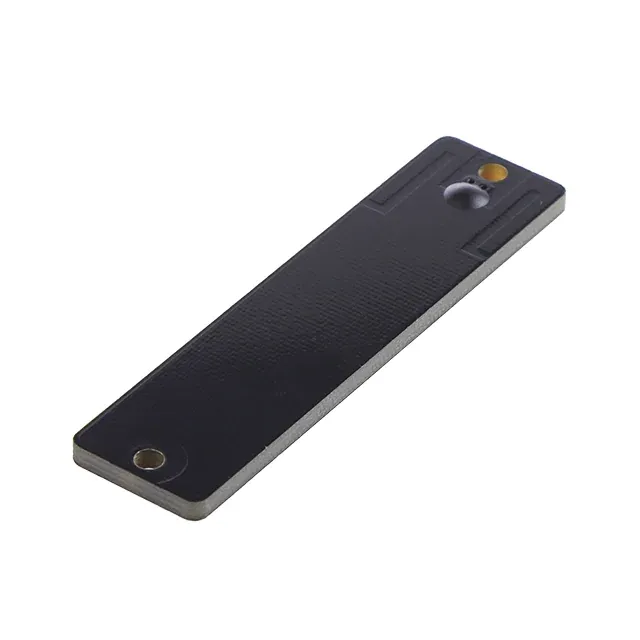

FR4 抗金属标签 80 x 20 mm MFR-80x20-TF 80 x 20 x 3 mm 3 mm NXP UCODE 8 螺钉、铆钉、胶水、胶带 FCC, ETSI 长达 5 m EIRP 4 W，金属上。供应商声明。

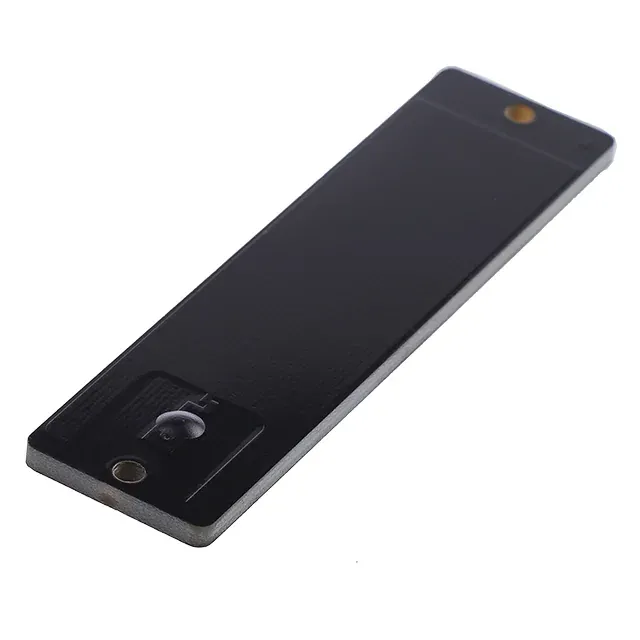

FR4 抗金属标签 95 x 25 mm MFR-95x25-TF 95 x 25 x 3.4 mm 3.4 mm Impinj Monza 4QT 螺钉、铆钉、胶水、胶带 FCC, ETSI 长达 5 m EIRP 4 W，金属上。供应商声明。

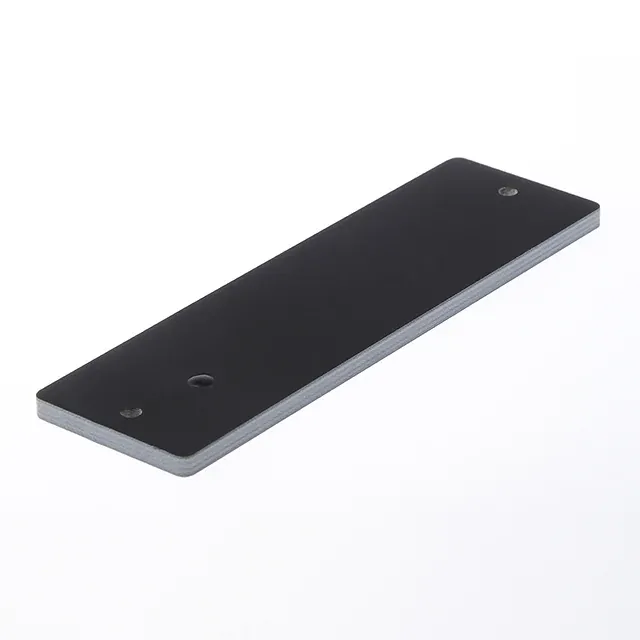

FR4 抗金属标签 100 x 30 mm MFR-100x30-TF 100 x 30 x 3.4 mm 3.4 mm Impinj Monza 4QT 螺钉、铆钉、胶水、胶带 FCC, ETSI 长达 6.5 m EIRP 4 W，金属上。供应商声明。
如何读取此表中的距离

每个距离都是供应商上图，在最后一栏条件下注明，TagBrio 没有测试过。所有型号都以相同的基础描述其领先距离，因此这些数字可以相互比较。与自己的读写器一起阅读是唯一可靠的检查。

4.0比较

与邻居产品系列有何不同

这个产品系列和邻居们根据他们的记录进行了比较。温度范围涵盖一个系列的所有型号，并由供应商声明
产品系列 型号身高已列出的固定方式工作范围储存范围列出用户内存
FR4 抗金属标签（本页） 191.6 至 3.4 mm胶带、螺钉、铆钉和胶水-25 至 +85 °C-40 至 +180°C11 共 19
陶瓷抗金属标签 51.8 至 3 mm胶带固定-25 至 +85 °C-40 至 +120°C5 共 5 个
塑料外壳抗金属标签 74 至 11 mm胶带、螺钉、铆钉和胶水-40 至 +115 °C-45 至 +200°C2 共 7 个

5.0问题

关于这个产品系列的问题

答案引用自记录

FR4 抗金属标签有多大？

这 19 种型号的占地面积从直径 5 毫米 (MFR-D5-T) 到 100 x 30 毫米 (MFR-100x30-TF) 不等，高度从 1.6 毫米到 3.4 毫米不等。每个型号页面都给出了其完整尺寸。

FR4 抗金属标签的读取距离有多远？

19 种型号中的 19 种规定了单脚下的距离（EIRP 4 W，金属上），从 0.5 m 到 6.5 m。所有数字均由供应商声明，TagBrio 尚未对其进行测试。使用自己的读写器在自己的表面上阅读是唯一可靠的检查，并且请求页面提供了测试套件。

FR4 抗金属标签如何粘贴？

整个产品系列的记录列出了胶带、螺钉、铆钉和胶水。不同型号的方法有所不同，因此请检查您选择的型号的安装行。

FR4 抗金属标签规定的温度是多少？

供应商声明所有型号的工作范围为 -25 至 +85 °C，存储范围为 -40 至 +180 °C；个别型号不同。两者都是供应商声明的，并且存储范围不是操作范围。

规定的读取距离会随着尺寸的增加而增加吗？

不稳。在 19 款 FR4 型号中，金属上的 EIRP 为 4 W，距离从 0.5 m 到 6.5 m 不等，一些较大型号的型号比较小型号的要少。将每个数字视为一份供应商声明，而不是趋势。
